Soluções para sensores em encoder magnético

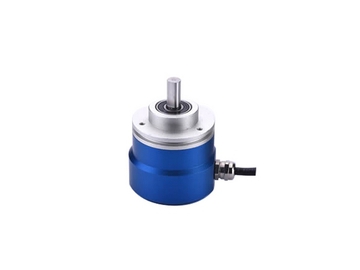

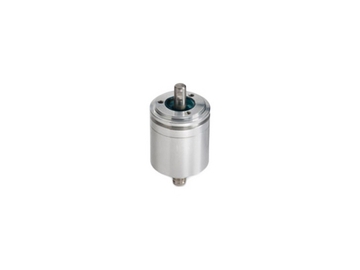

O encoder magnético da YUANBEN, também conhecido como codificador, é um tipo de codificador absoluto sem contato. Ele utiliza um efeito magneto-resistivo para detectar uma alteração no campo magnético e, em seguida, amplifica a alteração usando um circuito de amplificação. Um único chip processa e emite um sinal analógico ou digital em uma posição absoluta. O codificador magnético é capaz de detectar, medir e fornecer informações sobre sua posição em uma faixa de 360° sem a necessidade de um ponto de referência. Ele pode usar uma interface de comunicação serial síncrona SSI para saída de sinal ou utilizar CANopen ou Profibus-DP para transmissão remota.

Devido ao design magnetoelétrico, o codificador magnético da YUANBEN apresenta resistência a choques, corrosão e manchas, desempenho estável e estrutura simples. Vários métodos de montagem estão disponíveis, incluindo flange de fixação, flange síncrona, flange de fixação síncrona e furo passante. O diâmetro externo é opcional: Φ28, Φ38, Φ48, Φ60.

Características
  • A estrutura compacta e o design magnetoelétrico permitem que o codificador magnético resista aos ambientes industriais mais difíceis.
  • Alta precisão, totalmente digital, sem interferência de sinal ou desvio zero.
  • A taxa de baud e o código de endereço podem ser definidos por meio da chave seletora ou do software do sistema.
  • Resolução (P/R): 4096.
  • Ampla faixa de tensão operacional e baixa corrente de consumo de energia.
  • Flange de fixação ou síncrono em conformidade com o padrão internacional de estrutura.
  • Saída de barramento do protocolo de comunicação CANopen com até 110 estações
Parâmetros técnicos
Código/ângulo de saída Forma de onda de saída de referência
Resolução (P/R)  1024-4096
Saída de coletor aberto PNP Mínimo (tensão de alimentação-1,5) VCC, Corrente de carga: Máx:80mA
Saída de coletor aberto N PN Corrente de carga Máx: 80mA Tensão residual Máx: 1VDC
Saída diferencial Corrente de carga Máx: ± 80mA
Tensão residual Máx.: 0,4 VCC
Tensão de saída tensão≥85%Vin, nível baixo≤0,4 Vin, corrente de carga máx≤20mA
Tensão de saída push-pull tensão≥85%Vin, nível baixo ≤0,4Vin, corrente de carga Máx≤60mA
Tempo de resposta (aumento/queda) ≤1us
Frequência de resposta 200 kHz
Tensão de alimentação 5Vdc±5%(P-P:Máx.5%),10-30VDC±5%(P-P:Máx.5%)
Corrente máx. 35mA (inativo)
Resistência de isolamento Mínimo 100MΩ (com base em 500 VDC)
Força de isolamento 750 VDC 50/60 Hz, manter 60s (entre o terminal e a carcaça)
Modo de conexão Conduza para fora pela parte traseira e lateral
Torque inicial Máx: 5x10-3 N.m
Momento de inércia 9.8X10-8 kg.m2
Carga do eixo Radial 20N, axial 10N
Desvio de posição do eixo Radial: 50.1 mm • axial: 50.2mm
Velocidade máxima permitida 3000rpm
Temperatura ambiente -10~70 ℃
Temperatura de armazenamento -25~85℃
Umidade do ambiente 35%~85%
Classe de proteção IP65
Cabo  Cabo blindado, 0.5M de comprimento

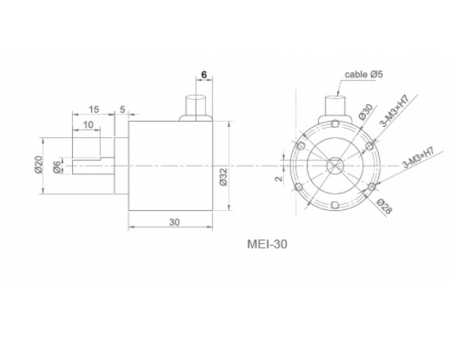

Dimensões
Utilização
  • Indústria de robôs
  • Indústria automobilística
  • Indústria metalúrgica
  • Automação industrial
  • Motores
  • Guindaste para serviços pesados ou maquinário de transporte
  • Medição de velocidade e transmissão de potência de maquinário de construção
  • Linhas de produção e transportadores automáticos
