Linha de produção inteligente para corte, chanfro, montagem e soldagem de componentes de tubulação

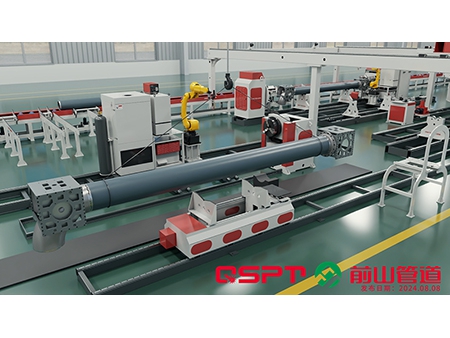

A linha de produção de carretéis de tubos pré-fabricados do tipo transportador modular integra tecnologias avançadas, incluindo sistemas de transportadores de módulos de encaixe de tubos, içamento por manipulador de treliça, inspeção por visão a laser, retificação e soldagem robóticas, transporte por AGV (veículo guiado automaticamente) e imagens digitais. Por meio de um sistema inteligente de gerenciamento, controle e monitoramento, ele alcança a automação total de todo o processo de pré-fabricação de tubulações, abrangendo armazenamento, corte, chanfro, montagem, soldagem, NDT (testes não destrutivos) e transporte. Projetado para tubulações de pequeno e médio diâmetro, esse sistema aumenta a eficiência, a precisão e a qualidade geral da produção.

Parâmetros técnicos
  • Capacidade de produção:20-150000 polegadas/mês (dependendo da área da oficina e das configurações do equipamento, ou conforme a solicitação)
  • Diâmetro do tubo: DN400/DN600/DN800/DN1000/DN1200
  • Espessura da parede do tubo: 3-80 mm
  • Velocidade de transporte: 2-20m/min
  • Velocidade de chanfro: ≤5min/dois chanfros (DN200 SCH40)
  • Taxa de soldagem automática: ≥60%
  • Taxa de pré-fabricação: 50% a 80%
  • Software de projeto: PDSOFT 3D
  • Software de gerenciamento: PDSOFT SPFMS
Utilização

A linha de produção de carretéis de tubos pré-fabricados do tipo transportador modular é amplamente utilizada em setores como petróleo, produtos químicos, geração de energia, energia nuclear e metalurgia para a pré-fabricação eficiente e automatizada de tubulações.

Componentes
Manipulador de elevação de tubos de grande diâmetro

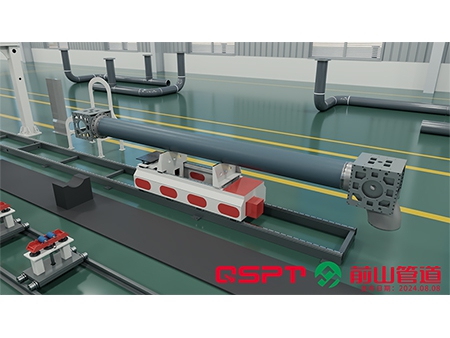

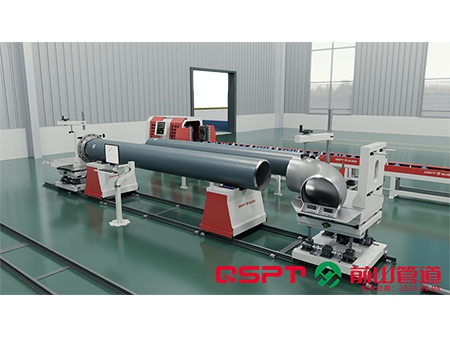

Sistema de instalação de tubos de grande diâmetro

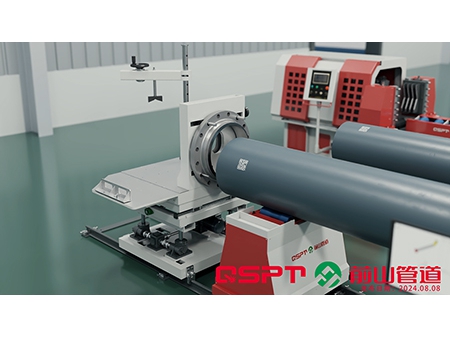

Sistema de biselamento CNC para tubos de grande diâmetro

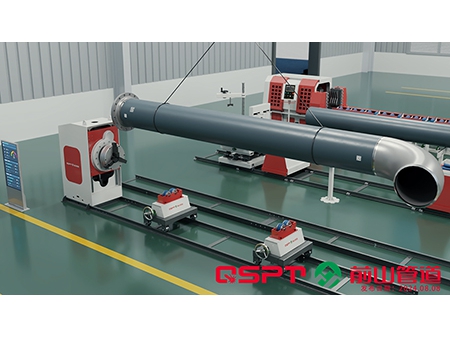

Sistema automático de soldagem de tubos de grande diâmetro

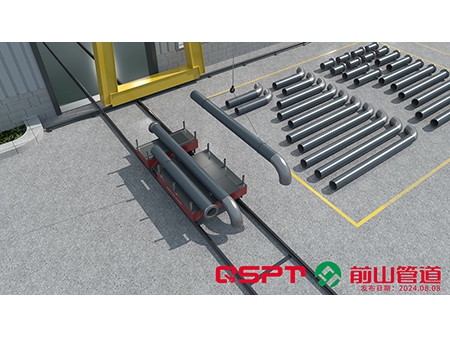

Carrinho de transferência RGV de controle remoto para carretéis de tubos

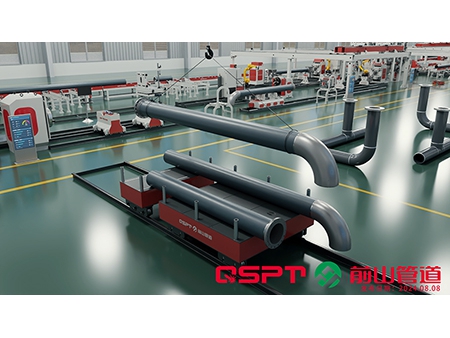

Carrinho de transferência RGV inteligente para carretéis de tubos
Sistema de desmoldagem automática para carretéis de tubos

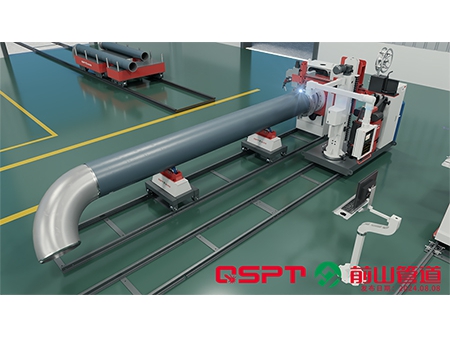

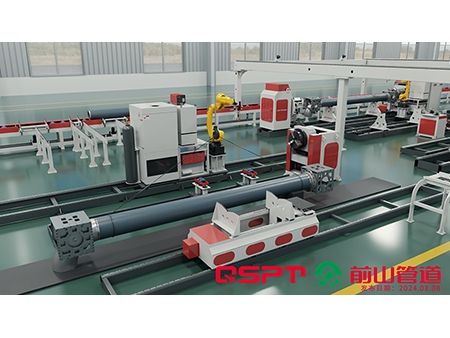

Sistema automático de soldagem de carretéis de tubos

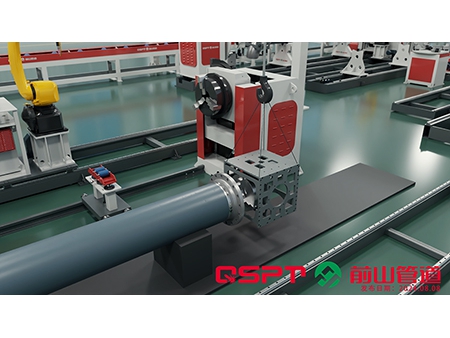

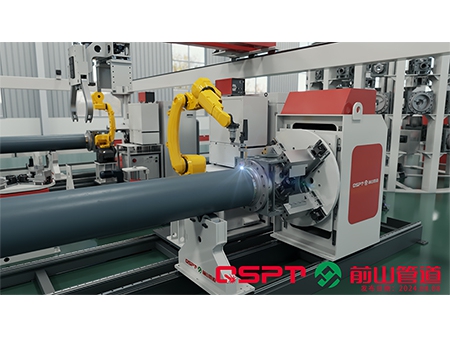

Sistema automático de soldagem de ajuste e passe de raiz para carretéis de tubos (direita)
Sistema automático de soldagem de ajuste e passe de raiz para spools de tubos (esquerda)

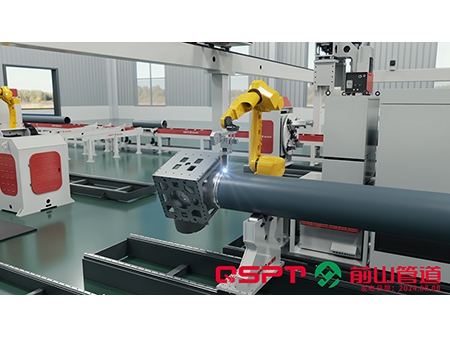

Sistema de retificação robótica para chanfro de tubos

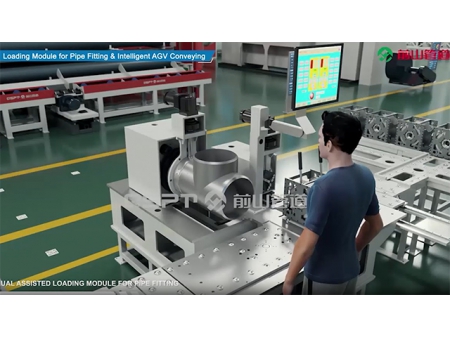

Sistema de carregamento manual do bisel de tubo
Carrinho de transferência AGV inteligente para acessórios de tubulação
Sistema de armazenamento vertical automático para acessórios de tubulação
Sistema automático de rotação de tubos de 90 graus

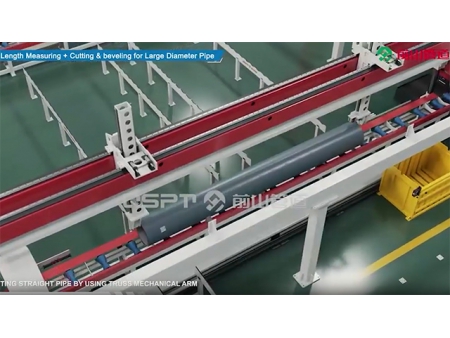

Sistema automático de corte de tubos no comprimento
Sistema robótico de elevação de tubos para seções de tubos

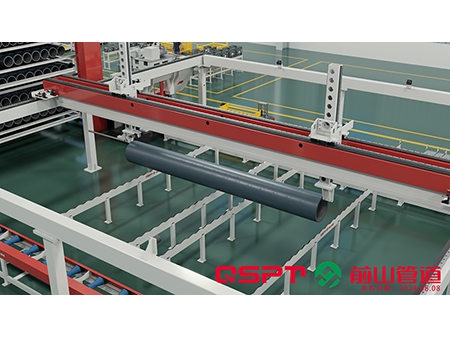

Manipulador automático de elevação de tubos para tubos retos
Sistema de armazenamento vertical automático para tubos
Sistema automático de jateamento e remoção de ferrugem para tubos
Sistema automático de pulverização e secagem para tubos

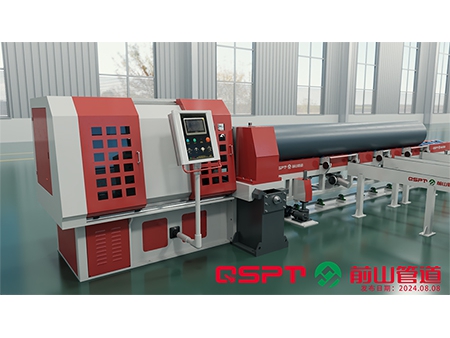

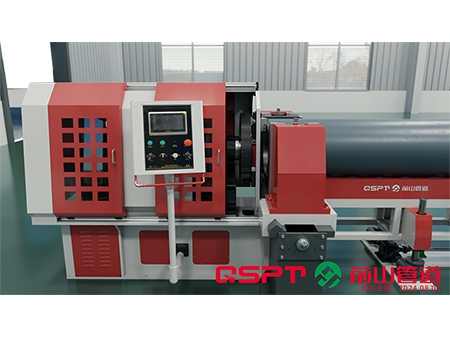

Máquina de chanfrar automática para tubos retos
