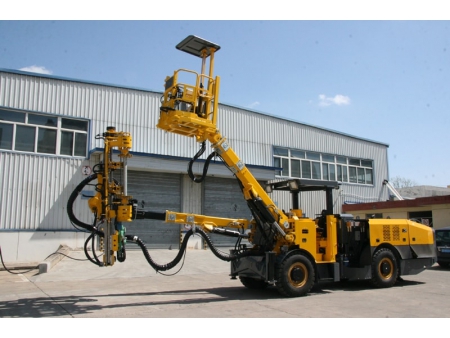

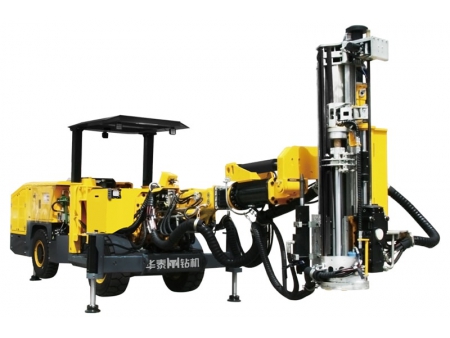

Jumbo de Atirantamento Hidráulico HT91-S
O jumbo de atirantamento hidráulico HT91-S é um equipamento especializado desenvolvido para instalação e manutenção de cabos de ancoragem em operações de mineração subterrânea. Ele desempenha um papel vital na estabilização de rochas fracas ao ancorar cabos que formam uma estrutura unificada de suporte de carga. Esse reforço contribui para a distribuição das cargas estruturais e oferece forte resistência à tração, reduzindo o risco de colapsos de teto em larga escala e garantindo escavações subterrâneas seguras.Com um sistema hidráulico avançado e design robusto, este jumbo hidráulico de atirantamento oferece um novo nível de eficiência e confiabilidade nas operações de suporte em minas profundas e túneis.
Reforce a estabilidade do subsolo com uma solução que fortalece terrenos fracos, simplifica o trabalho com cabos de ancoragem e leva mais segurança e controle às suas operações de suporte.
- Projeção de Linha Vermelha de Aviso: equipado com uma linha de segurança vermelha visível para alertar pessoas fora da operação a manterem distância segura da zona de trabalho.
- Sistema Automatizado de Manuseio de Hastes: inclui uma unidade de armazenamento de hastes no braço de perfuração para carregamento e descarregamento automático durante operações com cabos de ancoragem profundos.
- Estação de Trabalho Dedicada para Cabos de Ancoragem: possui uma plataforma independente para aplicação de agente de ancoragem, mistura de calda durante a instalação e tensionamento do cabo, otimizando todo o processo de atirantamento.

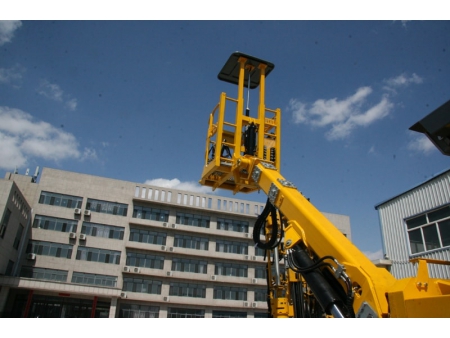

- Plataforma de Controle Móvel: equipada com uma estação de operação móvel redesenhada, que melhora a ergonomia e simplifica o controle do equipamento.
| Plataforma de Perfuração | Cobertura de trabalho | 6000×7000mm |
| Dimensões (transporte) | 10800×1980×2500mm | |
| Dimensões (em operação) | 11600×2670×3300mm | |
| Distância ao solo | 325mm | |
| Raio mínimo de giro | Interno 3300mm Externo 7000mm | |
| Capacidade de subida | 14° | |
| Velocidade de deslocamento | ≤10km/h | |
| Peso | 19500±500kg | |
| Perfuratriz | Modelo | RC1200 |
| Potência de impacto | 14kW | |
| Frequência de impacto | 100Hz | |
| Pressão máxima de impacto | 180bar | |
| Sistema de rotação | Rotação independente | |
| Adaptador de haste | R32 | |
| Diâmetro do furo | Ø32mm | |
| Sistema de Avanço | Comprimento total | 3286mm |
| Curso de avanço | 975mm | |
| Força de avanço | 13kN | |
| Ângulo de inclinação do avanço | Para baixo 90°, para cima 5° | |
| Ângulo de giro do avanço | ±180° | |
| Compensação de avanço | 900mm | |
| Lança | Extensão telescópica da lança | 1250mm |
| Ângulo de oscilação | ±35° | |
| Profundidade de furo | 10000mm | |
| Comprimento das hastes | 1200/1700mm | |
| Sistema Hidráulico | Deslocamento máximo | 100 50 16ml/r |
| Potência do motor principal (2500r/min) | 55kW | |
| Deslocamento de ar (8 bar) | 1m³/min | |
| Vazão da bomba de água (12 bar) | 4m³/h | |
| Comprimento máximo do cabo | 100m (diâmetro aproximado de 45mm) | |
| Chassi | Motor | Motor diesel Cummins |
| Potência nominal(2200r/min) | 81kW | |
| Torque (1650r/min) | 480Nm | |
| Ângulo de oscilação do eixo traseiro | 8° | |
| Ângulo de esterçamento | 40° |
