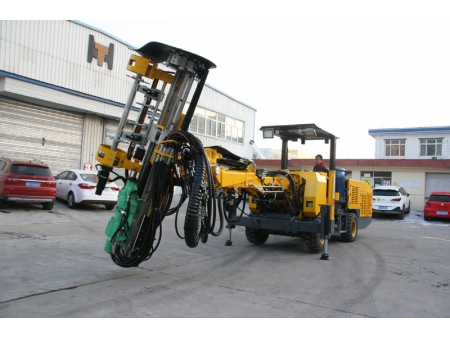

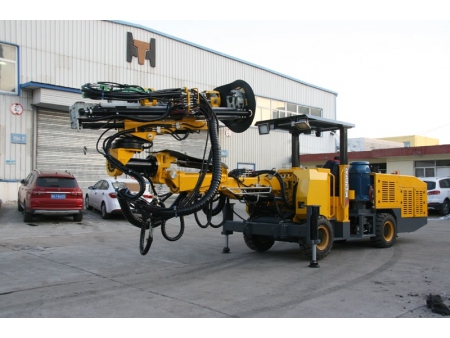

Jumbo de Perfuração Hidráulico HT72 (para Mineração)
O nosso jumbo de perfuração hidráulico HT72 foi projetado para perfurações de alta performance em furos médios a profundos, sendo particularmente eficaz em operações de furos em leque e em agrupamentos. Este jumbo hidráulico de perfuração se destaca em túneis de seção transversal pequena, oferecendo excepcional manobrabilidade mesmo em ambientes subterrâneos estreitos.
Equipado com uma lança articulada versátil que integra movimentos de giro e translação, o jumbo hidráulico de perfuração alcança uma cobertura completa de 180° tanto na horizontal quanto na vertical. Isso permite que o jumbo perfure em grandes áreas a partir de uma única posição, ideal para perfurações complexas de furos de explosão em múltiplos ângulos.
Projetado com a segurança do operador em mente, o jumbo hidráulico de perfuração conta com um dossel reforçado para proteção contra queda de rochas, oferecendo proteção completa no local de trabalho. Ele garante que sua equipe permaneça segura enquanto mantém a máxima eficiência em operações de mineração exigentes. Transforme a maneira como você perfura com uma solução que amplia seu alcance, protege sua equipe e mantém sua operação avançando com precisão.
Detalhes- Perfuração com Precisão Centralizada: Equipado com um sistema de centralização com retenção de pressão para minimizar a deflexão do furo e manter a precisão da perfuração.
- Sistema Compacto de Armazenamento de Hastes: Projetado com um mecanismo de armazenamento eficiente em termos de espaço, ideal para operações mecanizadas em túneis confinados.
- Funções Avançadas de Perfuração: Inclui anti-travamento, perfuração de furo piloto e perfuração em potência total, com força de avanço vinculada à força de impacto para garantir que o martelo não funcione em condição de vazio.
- Opções Flexíveis de Perfuratriz: Compatível com as perfuratrizes RC2200, HC95, YYG22U e YYG18U, atendendo a diferentes necessidades operacionais.
| Plataforma de Perfuração | Cobertura de perfuração | 4000×4000mm—6100×6100mm | |
| Dimensões | 8700×1750×2140(2850)mm | ||
| Distância ao solo | 320mm | ||
| Raio mínimo de giro | Inside 3400mm Outside 5500mm | ||
| Capacidade de subida | 14° | ||
| Peso | 15000kg | ||
| Perfuratriz | Modelo | YYG22U | HC95 |
| Potência de impacto | 22kW | 24kW | |
| Frequência de impacto | 55Hz | 57Hz | |
| Pressão de impacto | 180-220bar | 200bar | |
| Sistema de rotação | Rotação independente | Rotação independente | |
| Velocidade de rotação | 0-220r/min | 0-236r/min | |
| Torque máximo de rotação | 1000Nm | 764Nm | |
| Sistema de Avanço | Comprimento total | 3000mm | |
| Comprimento da haste de perfuração | 915mm | ||
| Peso | 650kg | ||
| Força de avanço | 13kN | ||
| Capacidade de armazenamento de hastes | 13/15 hastes | ||
| Profundidade máxima do furo | 35000mm | ||
| Lança | Compensação de avanço | 750mm | |
| Ângulo de rotação da carcaça guia | ±180° | ||
| Ângulo de giro da carcaça guia | ±180° | ||
| Ângulo de oscilação da carcaça guia | Down 5°, up 95° | ||
| Ângulo de inclinação da lança | 50°/-30° | ||
| Ângulo de oscilação | ±35° | ||
| Extensão telescópica da lança | 1250mm | ||
| Sistema de Ar | Modelo do compressor de ar | GCU11 | |
| Capacidade do reservatório de ar | 25L | ||
| Deslocamento de ar (8 bar) | 1m³/min | ||
| Sistema Elétrico | Potência instalada | 85.5kW | |
| Potência do motor principal | 75kW | ||
| Tensão | 380V (personalizável) | ||
| Sistema Hidráulico | Capacidade do tanque de óleo | 180L | |
| Filtragem | 10μm | ||
| Chassi | Motor | Motor a diesel Yanmar | |
| Potência nominal(2200r/min) | 53.7kW | ||
| Torque (1650r/min) | 308Nm | ||
| Capacidade do tanque de diesel | 55L | ||
| Ângulo de esterçamento | ±35° | ||
| Filtro de emissões | DOC DPF | ||
| Comprimento do cabo | 70m | ||
