18611Y

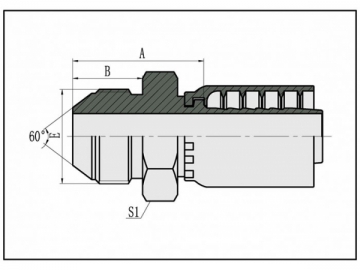

Assento cônico macho 60° métrico JIS 18611Y

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S1
18611Y-14-04Z	-	M14x1.5	6	4	29.5	17	17
18611Y-16-04Z	-	M16x1.5	6	4	30.5	18	17
18611Y-16-06Z	18612Y-16-06Z	M16x1.5	10	6	30.5	18	17
18611Y-18-06Z	18612Y-18-06Z	M18x1.5	10	6	30.5	18	19
18611Y-20-08Z	18612Y-20-08Z	M20x1.5	12	8	35	20	22
18611Y-22-08Z	18612Y-22-08Z	M22x1.5	12	8	35.5	20	24
18611Y-24-10Z	18612Y-24-10Z	M24x1.5	16	10	39.5	21.5	27
18611Y-30-12Z	18612Y-30-12Z	M30x1.5	20	12	45.5	26	32
18611Y-33-16Z	18612Y-33-16Z	M33x1.5	25	16	50.5	30	36
18611Y-36-20Z	18612Y-36-20Z	M36x1.5	32	20	56.5/58.6	33	41
18611Y-42-24Z	18612Y-42-24Z	M42x1.5	40	24	59.5/62.5	36	46
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

28611Y

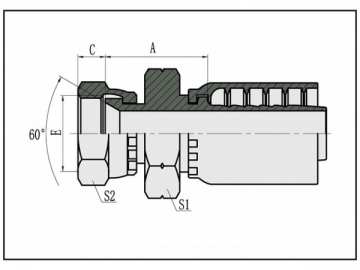

Assento cônico fêmea 60°métrico JIS 28611Y DKJKOM

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S1	S2
28611Y-12-04Z	-	M12x1.5	6	4	20	9	17	17
28611Y-14-04WZ	-	M14x1.5	6	4	23	10.5	17	19
28611Y-14-06Z	28612Y-14-06Z	M14x1.5	10	6	21	10.5	19	19
28611Y-16-04Z	-	M16x1.5	6	4	24	10	22	22
28611Y-16-05Z	-	M16x1.5	8	5	24	10	22	22
28611Y-16-06Z	28612Y-16-06Z	M16x1.5	10	6	24	10	22	22
28611Y-18-06Z	28612Y-18-06Z	M18x1.5	10	6	24	11.5	24	24
28611Y-18-08Z	28612Y-18-08Z	M18x1.5	12	8	24.5	11.5	24	24
28611Y-20-08Z	28612Y-20-08Z	M20x1.5	12	8	28.5	12	27	27
28611Y-22-08Z	28612Y-22-08Z	M22x1.5	12	8	25.5	14	27	27
28611Y-24-08Z	28612Y-24-08Z	M24x1.5	12	8	27.5	15	32	32
28611Y-24-10Z	28612Y-24-10Z	M24x1.5	16	10	28	15	32	32
28611Y-30-12Z	28612Y-30-12Z	M30x1.5	20	12	28.5	18.3	36	36
28611Y-33-12Z	28612Y-33-12Z	M33x1.5	20	13	31	21.3	41	41
28611Y-33-16Z	28612Y-33-16Z	M33x1.5	25	16	32	21.3	41	41
28611Y-36-20Z	28612Y-36-20Z	M36x1.5	32	20	35.5/37.6	20	46	46
28611Y-42-24WZ	28612Y-42-24WZ	M42x1.5	40	24	40/43	18.8	55	55
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

28691Y

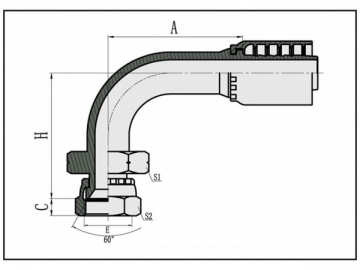

Assento cônico fêmea 60°métrico JIS 28691Y DKJKOM 90°

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	H	S1	S2
28691Y-14-04WZ	-	M14x1.5	6	4	30	10.5	40	17	19
28691Y-14-06Z	28692Y-14-06Z	M14x1.5	10	6	35.3	10.5	43.3	19	19
28691Y-16-05Z	-	M16x1.5	8	5	33	10	44	22	22
28691Y-18-06Z	28692Y-18-06Z	M18x1.5	10	6	35.3	11.5	46.3	24	24
28691Y-22-08Z	28692Y-22-08Z	M22x1.5	12	8	41	14	52.5	27	27
28691Y-24-10Z	28692Y-24-10Z	M24x1.5	16	10	56	15	59	32	32
28691Y-30-12Z	28692Y-30-12Z	M30x1.5	20	12	65.5	18.3	71.5	36	36
28691Y-33-16Z	28692Y-33-16Z	M33x1.5	25	16	76.7	21.3	76	41	41
28691Y-36-20Z	28692Y-36-20Z	M36x1.5	32	20	93/95.1	20	89	46	46
28691Y-42-24WZ	28692Y-42-24WZ	M42x1.5	40	24	109.4/112.4	18.8	108	55	55
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

19611Y

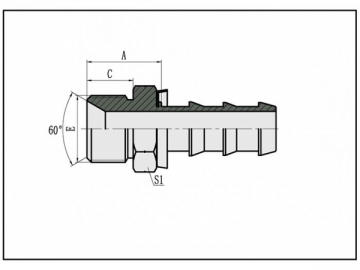

Assento cônico macho 60° 19611Y JIS BSPP

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	B	S1
19611Y-4-04Z	-	G1/4"x19	6	4	28.5	16	17
19611Y-06-06Z	19612Y-06-06Z	G3/8"x19	10	6	30.5	18	19
19611Y-08-08Z	19612Y-08-08Z	G1/2"x14	12	8	35	20	22
19611Y-12-12Z	19612Y-12-12Z	G3/4"x14	20	12	40.5	22	30
19611Y-16-16Z	19612Y-16-16Z	G1"x11	25	16	44	24	36
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

29611Y

Assento cônico fêmea 60° JIS GAS 29611Y DKJTOY

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S1	S2
29611Y-4-04Z	-	G1/4"x19	6	4	21	8	19	19
29611Y-4-05Z	-	G1/4"x19	8	5	21	8	19	19
29611Y-06-04Z	-	G3/8"x19	6	4	23	9	22	22
29611Y-06-06Z	29612Y-06-06Z	G3/8"x19	10	6	23	9	22	22
29611Y-08-06Z	29612Y-08-06Z	G1/2"x14	10	6	28	12	27	27
29611Y-08-08Z	29612Y-08-08Z	G1/2"x14	12	8	26.5	12	27	27
29611Y-10-10Z	29612Y-10-10Z	G5/8"x14	16	10	30.5	11.5	30	30
29611Y-12-10Z	29612Y-12-10Z	G3/4"x14	16	10	30	13.5	32	32
29611Y-12-12Z	29612Y-12-12Z	G3/4"x14	20	12	30.5	13.5	32	32
29611Y-16-16Z	29612Y-16-16Z	G1"x11	25	16	32	16	41	41
29611Y-20-20WZ	29612Y-20-20WZ	G1.1/4"x11	32	20	43/45.1	18.5	50	50
29611Y-24-24WZ	29612Y-24-24WZ	G1.1/2"x11	40	24	43.5/46.5	19	55	55
29611Y-32-32WZ	29612Y-32-32WZ	G2"x11	50	32	46.5/49.9	23	70	70
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

29691Y

Assento cônico fêmea 60° para gás JIS 29691Y DKJTOY90

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	H	S1	S2
29691Y-4-04Z	-	G1/4"x19	6	4	30	8	38	19	19
29691Y-4-05Z	-	G1/4"x19	8	5	34	8	41	19	19
29691Y-06-06Z	29692Y-06-06Z	G3/8"x19	10	6	35.6	9	45.8	22	22
29691Y-08-08Z	29692Y-08-08Z	G1/2"x14	12	8	41	12	53	27	27
29691Y-10-10Z	29692Y-10-10Z	G5/8"x14	16	10	56	11.5	61	30	30
29691Y-12-12Z	29692Y-12-12Z	G3/4"x14	20	12	65.5	13.5	69	32	32
29691Y-16-16Z	29692Y-16-16Z	G1"x11	25	16	76.7	16	76.5	41	41
29691Y-20-20WZ	29692Y-20-20WZ	G1.1/4"x11	32	20	91.5/93.6	18.5	92.5	50	50
29691Y-24-24WZ	29692Y-24-24WZ	G1.1/2"x11	40	24	109.4/112.4	19	111	55	55
29691Y-32-32WZ	29692Y-32-32WZ	G2"x11	50	32	131.8/135.2	23	134	70	70
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
