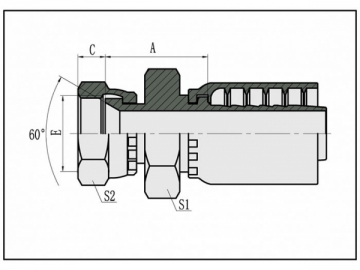

União fêmea de assento cônico 60°NPSM
Solicite uma cotação
Nº da peça | E | Furo da mangueira | Dimensões | |||||
Trançado | Espiral | Rosca E | DN | Traço | A | C | S2 | |
21611Y-04-04Z | - | 1/4"x18 | 6 | 4 | 18 | 4.6 | 19 | |
21611Y-04-06Z | 21612Y-04-06Z | 1/4"x18 | 10 | 6 | 19 | 4.6 | 19 | |
21611Y-06-04Z | - | 3/8"x18 | 6 | 4 | 19 | 6 | 22 | |
21611Y-06-05Z | - | 3/8"x18 | 8 | 5 | 19 | 6 | 22 | |
21611Y-06-06Z | 21612Y-06-06Z | 3/8"x18 | 10 | 6 | 19 | 6 | 22 | |
21611Y-08-08Z | 21612Y-08-08Z | 1/2"x14 | 12 | 8 | 21.5 | 7.5 | 27 | |
21611Y-12-10Z | 21612Y-12-10Z | 3/4"x14 | 16 | 10 | 24 | 8.9 | 32 | |
21611Y-12-12Z | 21612Y-12-12Z | 3/4"x14 | 20 | 12 | 24 | 8.9 | 32 | |
21611Y-16-12TZ | 21612Y-16-12TZ | 1"x11.5 | 20 | 12 | 25 | 10.5 | 41 | |
21611Y-16-16Z | 21612Y-16-16Z | 1"x11.5 | 25 | 16 | 27 | 10.5 | 41 | |
21611Y-20-20WZ | 21612Y-20-20WZ | 1.1/4"x11.5 | 32 | 20 | 29.5/31.6 | 11.2 | 50 | |
21611Y-24-24WZ | 21612Y-24-24WZ | 1.1/2"x11.5 | 40 | 24 | 29.5/32.5 | 11.2 | 55 | |
Nota: | ||||||||
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral. | ||||||||
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 . |
