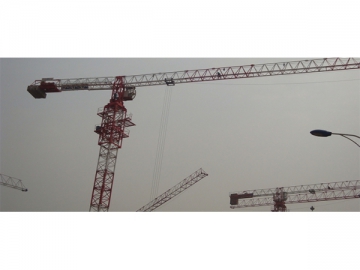

Guindaste de torre, PT5613
O guindaste de torre tipo plano PT5613 apresenta um suporte de braço horizontal, deslocamento, rotação na parte superior e alavanca hidráulica. Parâmetros de desempenho e índice técnico atendem as normas nacionais. O seu alcance máximo de trabalho é de 56 metros e a sua altura independente é de 46.2 metros. A altura máxima da grua de construção é de 151.2 metros com o momento de carga nominal de 800kN·m e o momento de carga máxima é de 970.8kN·m.
Para projetos de construção avançados que precisam de equipamentos confiáveis e práticos, este guindaste de torre tipo plano é uma ótima escolha. Acessível e fácil de usar, ele também tem configurações de segurança avançadas para proteger os seus trabalhadores.
Esta grua de torre para escalada tem menos exigências que outros equipamentos de elevação, causando menos aborrecimento durante a instalação e desmontagem. a instalação é 10m mais baixa do que a grua de torre topkit. Para guindaste topkit, você precisa conectar a estrutura, haste de tração, etc. no solo, durante a montagem da lança de elevação, que requer maior capacidade de elevação. Grua tipo plano não é fácil de instalar e tem lanças de elevação que são de 4m, 5m ou 10m por secção.
A grua de torre tipo plano é muitas vezes usada com um grupo de guindaste de construção no mesmo local de construção. Como não há cabeça de torre, a altura transversal pode ser reduzida a 3m durante a operação cruzada de duas gruas de torre sem cabeça, comparada com grua de torre topkit que precisa de pelo menos 10m. Este guindaste demora menos tempo para ser montado e tem menos exigência de capacidade e o corpo da torre e chassis mais pequeno.
Parâmetros do desempenho geral da grua torre tipo plano| Item | Desempenho | Parâmetros |
| 1 | Carga máxima | 8t |
| 2 | Comprimento da lança | 56m |
| 3 | Carga da extremidade | 1.3t |
| 4 | Altura independente | 46.2m |
| 5 | Altura máxima | 151m |
| 6 | Tamanho de secção do mastro | 1.6×1.6 ×2.5m |
| 7 | Material da secção do mastro | Tubo de aço quadrado 135x12 |
Tabela 1 ampliação dupla
| Torque de elevação nominal | kN.m | 800 | |||
| Capacidade de elevação máxima | t | 8 | |||
| Alcance de trabalho | m | 3 ~ 56 | |||
| Altura de elevação | Independente | 46.2 | |||
| Anexado | 151.2 | ||||
| Velocidade de elevação | Magnificação dupla | m/min | 80.4/41.0 | ||
| Magnificação quádrupla | 39.4/20.1 | ||||
| Velocidade de rotação | r/min | 0.62 | |||
| Velocidade de deslocamento | m/min | 43.3/21.9 | |||
| Velocidade de escalada | 0.4 | ||||
| Velocidade de descendência mínima estável | ≤7 | ||||
| Tamanho externo do guindaste | Estrutura de fundação | m | 8×8 | ||
| Peso total | Independente | 55.892 | |||
| Anexado | 160.892 | ||||
| Extremidade da lança para o centro de rotação | 54.17 | ||||
| Extremidade da lança equilibrada para o centro de rotação | 13.39 | ||||
| Peso total | Peso da estrutura | Independente | t | 46 | |
| Anexado | 86 | ||||
| Contra-peso | 17.66 | ||||
| Capacidade total do motor | kW | 41.52 | |||
| Temperatura de operação permitida | ℃ | -26 ~ 40 | |||
| Parâmetros de fornecimento de potência | 50/60Hz | ~ 380/440V±10% | |||
