Guindaste de torre, QTZ63

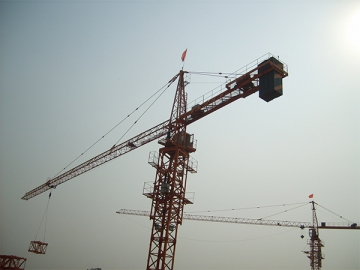

O guindaste de torre tipo cabeça de martelo QTZ63 tem um braço de apoio vertical, carrinho de deslocamento e um sistema de alavancagem hidráulica rotativa. A sua amplitude eficaz máxima é de 50m-é o únicoguindaste de torre que chega a essa amplitude a nível nacional. O seu momento de elevação máximo é de 630kN·m. Quando usada sozinha, a máquina de elevação tem uma altura de elevação de 30-40m e com acessórios a altura de elevação é de 150 m (α=2). Cada índice de velocidade desta grua já atingiu ou ultrapassou o padrão nacional.
O peso da máquina de transporte e de elevação (não incluindo contrapesos e dispositivos conectados) é de 31.15 tons, e a capacidade instalada total é de 34.7kW. Com parâmetros avançados, desempenho confiável, excelente qualidade e estrutura simples, este guindaste de torre é uma máquina de construção ideal para pequenas e médias empresas de construção. Ele também apresenta dispositivos de segurança avançados, manutenção conveniente e preço acessível.
Especificações técnicas da grua torre tipo cabeça de martelo| Item | Desempenho | Parâmetros |
| 1 | Carga máxima | 4/5/6 t |
| 2 | Comprimento máximo da lança | 50 m |
| 3 | Carga da extremidade | 1.0/1.1/1.2/1. 3t |
| 4 | Altura independente | 30/40m |
| 5 | Altura máxima | 150m |
| 6 | Tamanho da secção do mastro | 1. 6 ×1. 6 ×2. 5m |
| 7 | Material da secção do mastro | Todas as secções do mastro são manganês ∠ 1 25 ×1 0, fivela quadrada em placa de aço endurecido; corda inferior da lança em aço quadrado manganês |
| Momento de carga nominal | kN.m | 630 | ||||
| Carga máxima | t | 4/5/6 | ||||
| Raio de funcionamento | m | 3 ~ 50/56 | ||||
| Altura de elevação | Altura independente | 40 | ||||
| Altura máxima | 151.2 | |||||
| Velocidade de elevação | 2 talhas | m/min | 80/40.10 | |||
| 4 talhas | 40/20/5 | |||||
| Velocidade de rotação | r/min | 0.637 | ||||
| Velocidade de deslocamento | m/min | 44/22 | ||||
| Velocidade de escalada | 0.4 | |||||
| Velocidade mínima de descida | <7 | |||||
| Tamanho externo de todo o guindaste | Estrutura de base | m | 8×8 | |||
| Altura do guindaste | Básica | 48.892 | ||||
| Ancorada | 160.892 | |||||
| Extremidade da lança para o centro de rotação | 51.21 | |||||
| Extremidade da lança equilibrada para o centro de rotação | 12.39 | |||||
| Massa total de todo o guindaste | Peso da estrutura | Básica | t | 36.62 | ||
| Anexada | 72.79 | |||||
| Contrapeso | 16.18 | |||||
| Potência | kW | 36.45 | ||||
| Temperatura permitida | ℃ | -20 ~ 40 | ||||
| Fornecimento de potência | 50Hz | ~ 380V±10% | ||||
