Introdução do produto

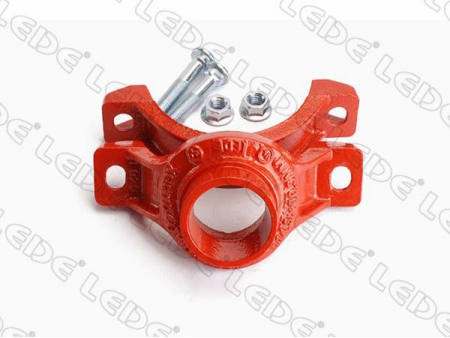

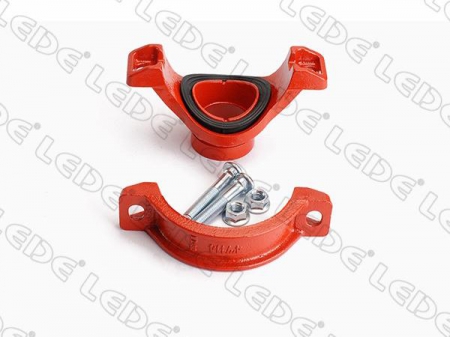

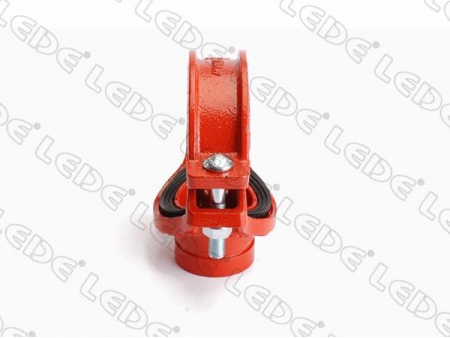

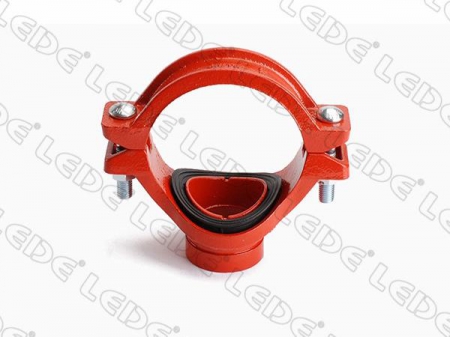

Tees mecânicos são conexões de tubos que são usadas no lugar de conexões fundidas de fluxo total. O tê mecânico ranhurado é fundido em ferro dúctil em duas metades iguais: uma sendo a saída, a outra sendo a tira. Um furo grande é perfurado ou cortado no tubo no local onde o ramal ou dispositivo é necessário. O tê mecânico é montado ao redor do tubo, posicionando o colar dentro do furo e, em seguida, envolvendo uma junta de borracha resiliente adequada para aquele sistema de tubulação específico. Os parafusos são então fixados, tornando o ramal mais seguro. Os tês mecânicos são destinados a conectar a tubulação diretamente ao sistema. As saídas de conexão são fornecidas com roscas de tubo fêmea (FPT) ou tubos ranhurados. Essas são conexões de tubo que economizam mão de obra e são projetadas para fornecer excelente flexibilidade e economia de custos aos contratantes, tanto em mão de obra quanto em materiais.

Características
Construção em ferro dúctil
Tinta laranja sem chumbo
Em conformidade com os padrões ASTM A536
Listado pela UL, aprovado pela FM

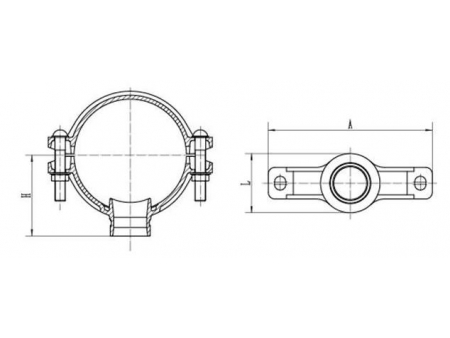

Desenho dimensional
Dados técnicos
Tee mecânico ranhurado XGQT04
Tamanho nominal mm/in  Tubo O.D mm/in  Dimensões Parafuso/   Dimensão do furo (mm)   Pressão operacional (psi)
A L H N.º.-tamanho (mm)
mm mm mm
50× 25 60.3× 33.7 120 64 70 3/8×2
(M10×50)
φ38 300
2× 1 2.375× 1.327
50× 32 60.3× 42.4 120 72 70 φ46
2x11/4 2.375× 1.669
50× 40 60.3× 48.3 120 72 70 φ46
2x11/2 2.375× 1.9
65× 25 73× 33.7 139 64 73 3/8×2-1/8
(M10×55)
φ38
21/2x1 2.875× 1.327
65× 32 73× 42.4 139 72 73 φ46
21/2x11/4 2.875× 1.669
65× 40 73× 48.3 139 79 75 φ53
21/2x11/2 2.875× 1.9
65× 25 76.1× 33.7 139 64 73 φ38
21/2x1 3× 1.327
65× 32 76.1× 42.4 139 72 73 φ46
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 139 79 75 φ53
21/2x11/2 3× 1.9
80×25 88.9×33.7 155 64 82 φ38
3× 1 3.5× 1.327
80× 32 88.9× 42.4 155 72 82 φ46
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 155 79 82 φ53
3x11/2 3.5× 1.9
80× 50 88.9× 60.3 155 90 82 φ64
3× 2 3.5× 2.375
100×50 108×60.3 172 90 92.5 1/2×2-5/8
(M12×65)
φ64
4×2 4.25×2.375
100×65 108×76.1 172 φ80
4x21/2 4.25×3
100×25 114.3×33.7 181 64 95.5 φ38
4× 1 4.5×1.327
100×32 114.3×42.4 181 72 95.5 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 79 95.5 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 90 95.5 φ64
4×2 4.5×2.375
100×65 114.3×73 181 φ70
4x21/2 4.5×2.875
100×65 114.3×76.1 181 φ70
4x21/2 4.5×3
100×80 114.3×88.9 181 φ89
4×3 4.5×3.5
125×40 133×48.3 205 90 105.5 1/2×3
(M12×75)
φ53
5x11/2 5.25×1.9
125×50 133×60.3 205 100 105.5 φ64
5×2 5.25×2.375
125×65 133×76.1 205 117 105.5 φ80
5x21/2 5.25×3
125×80 133×88.9 205 129 105.5 φ92
5×3 5.25×3.5
125×40 139.7×48.3 212 90 109 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 109 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212 φ70
5x21/2 5.5×3
125×80 139.7×88.9 212 φ89
5×3 5.5×3.5
125×100 139.7×114.3 212 φ114
5×4 5.5×4.5
125×40 141.3×48.3 212 90 109 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 109 φ64
5×2 5.563×2.375
125×80 141.3×88.9 212 φ89
5×3 5.563×3.5
125×100 141.3×114.3 212 φ111
5×4 5.563×4.5
150×50 159×60.3 233 100 118 9/16×3
(M14×75)
φ64
6×2 6.25×2.375
150×65 159×76.1 233 φ80
6x21/2 6.25×3
150×80 159×88.9 233 φ92
6×3 6.25×3.5
150×100 159.0×108.0 233 143 119.5 φ104
6×4 6.25×4.25
150×100 159.0×114.3 233 φ111
6×4 6.25×4.5
150×50 165.1×60.3 239 100 121 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248 φ80
6× 2 1 / 2 6.5×3
150×80 165.1×88.9 239 φ92
6×3 6.5×3.5
150×100 165.1×108 239 143 122 φ104
6×4 6.5×4.25
150×100 165.1×114.3 239 φ114
6×4 6.5×4.5
150×32 168.3×42.4 248 72 121 5/8×3-1/3
(M16×85)
φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 248 79 121 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 239 100 121 9/16×3-1/3
(M14×85)
φ64
6×2 6.625×2.375
150×65 168.3×73 239
6x21/2 6.625×2.875
150×65 168.3×76.1 239 φ70
6x21/2 6.625×3
150×80 168.3×88.9 239 φ89
6×3 6.625×3.5
150×100 168.3×114.3 239 φ114
6×4 6.625×4.5
200×50 219.1×60.3 311 100 147.5 5/8×3-1/3
(M16×85)
φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311 φ89
8×3 8.625×3.5
200×100 219.1×108 311 143 148.5 φ104
8×4 8.625×4.25
200×100 219.1×114.3 311 φ114
8×4 8.625×4.5
200×125 219.1×133 311 168 149 φ129
8×5 8.625×5.25
200×125 219.1×139.7 311 178 149 φ135
8×5 8.625×5.5
250×100 273×114 379 3/4×3-1/2
(M20×90)
φ104
10×4 10.75×4.5
250×150 273×165.1 379 197.6 178 φ155
10×6 10.75×6.5

A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tee mecânico ranhurado da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de conexões Tee mecânico ranhurado para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece Tee mecânico de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
