Tee mecânico ranhurado com rosca

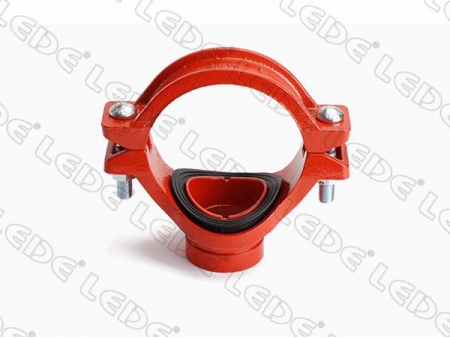

Introdução do produto

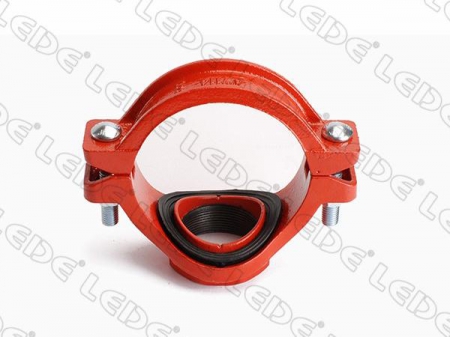

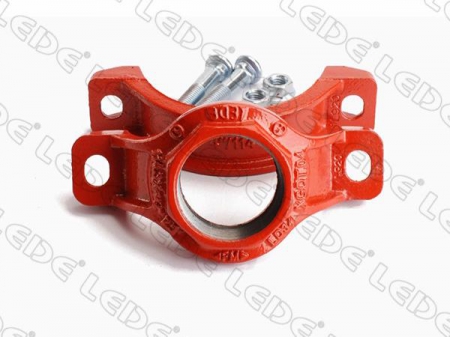

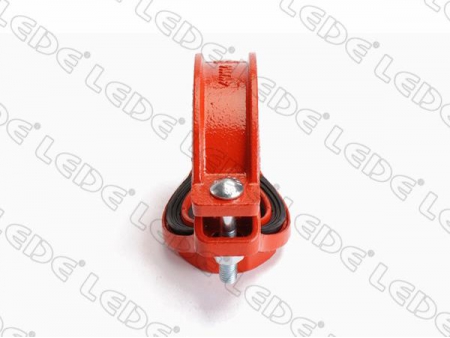

Tees mecânicos são conexões de tubos usadas no lugar de conexões fundidas de fluxo total. O tê mecânico rosqueado é fundido em ferro dúctil em duas partes iguais: uma sendo a saída, a outra sendo a tira. Um furo grande é perfurado ou cortado no tubo no local onde o ramal, ou dispositivo é necessário. O tê mecânico rosqueado é montado ao redor do tubo, posicionando o colar dentro do furo e, em seguida, envolvendo uma junta de borracha resiliente adequada para aquele sistema de tubulação específico. Os parafusos são então fixados, tornando o ramal mais seguro. Os tês mecânicos são destinados a conectar a tubulação diretamente ao sistema. As saídas de encaixe são fornecidas com roscas de tubo fêmea (FPT) ou tubos ranhurados. Estes são encaixes de tubo que economizam mão de obra e são projetados para fornecer excelente flexibilidade e economia de custos aos contratantes, tanto em mão de obra quanto em materiais. Não há necessidade de chama para cortar o furo ou montar o tê mecânico rosqueado, tornando-o uma ótima escolha para trabalhos de Retrofit e MRO.
Características
Construção em ferro dúctil
Tinta laranja sem chumbo
Conforme os padrões ASTM A536
Listado pela UL, aprovado pela FM

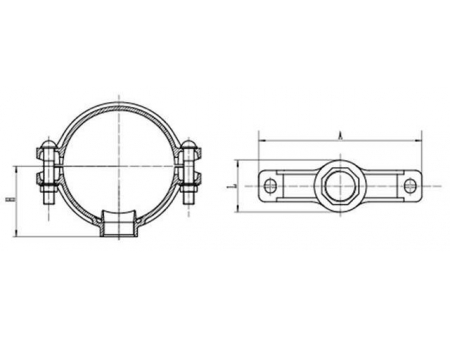

| Tamanho nominal mm/in | Tubo O.D mm/in | Dimensões | Parafuso/Porca | Diâmetro do furo do tubo (mm) | Pressão operacional (psi) | ||
| A | L | H | Tamanho (mm) | ||||
| mm | mm | mm | |||||
| 50×15 | 60.3×21.3 | 120 | 54 | 50 | 3/8×2 (M10×50) | φ30 | 300 |
| 2x1/2 | 2.375×0.825 | ||||||
| 50×20 | 60.3×26.7 | 120 | 54 | 50 | φ30 | ||
| 2x3/4 | 2.375×1.05 | ||||||
| 50×25 | 60.3×33.7 | 120 | 64 | 50 | φ38 | ||
| 2×1 | 2.375×1.327 | ||||||
| 50×32 | 60.3×42.4 | 120 | 72 | 55 | φ46 | ||
| 2x11/4 | 2.375×1.669 | ||||||
| 50×40 | 60.3×48.3 | 120 | 72 | 63 | φ46 | ||
| 2x11/2 | 2.375×1.9 | ||||||
| 65×15 | 73×21.3 | 139 | 54 | 58 | 3/8×2-1/8 (M10×55) | φ30 | |
| 21/2x1/2 | 2.375×0.825 | ||||||
| 65×20 | 73×26.7 | 139 | 54 | 58 | φ30 | ||
| 21/2x3/4 | 2.875×1.05 | ||||||
| 65×25 | 73.0×33.7 | 139 | 65 | 60 | φ38 | ||
| 21/2x1 | 2.875×1.327 | ||||||
| 65×32 | 73.0×42.4 | 139 | 72 | 60 | φ46 | ||
| 21/2x11/4 | 2.875×1.669 | ||||||
| 65×40 | 73.0×48.3 | 139 | 79 | 60 | φ53 | ||
| 21/2x11/2 | 2.875×1.9 | ||||||
| 65×15 | 76.1×21.3 | 139 | 54 | 58 | φ30 | ||
| 21/2x1/2 | 3×0.825 | ||||||
| 65×20 | 76.1×26.7 | 139 | 54 | 58 | φ30 | ||
| 21/2x3/4 | 3×1.05 | ||||||
| 65×25 | 76.1×33.7 | 139 | 65 | 60 | φ38 | ||
| 21/2x1 | 3×1.327 | ||||||
| 65×32 | 76.1×42.4 | 139 | 72 | 60 | φ46 | ||
| 21/2x11/4 | 3×1.669 | ||||||
| 65×40 | 76.1×48.3 | 139 | 79 | 60 | φ53 | ||
| 21/2x11/2 | 3×1.9 | ||||||
| 80×15 | 88.9×21.3 | 155 | 59 | 66.5 | φ30 | ||
| 3x1/2 | 3.5×0.825 | ||||||
| 80×20 | 88.9×26.7 | 155 | 59 | 66.5 | φ30 | ||
| 3x3/4 | 3.5×1.05 | ||||||
| 80×25 | 88.9×33.7 | 155 | 64 | 67 | φ38 | ||
| 3×1 | 3.5×1.327 | ||||||
| 80×32 | 88.9×42.4 | 155 | 72 | 67 | φ46 | ||
| 3x11/4 | 3.5×1.669 | ||||||
| 80×40 | 88.9×48.3 | 155 | 79 | 67 | φ53 | ||
| 3x11/2 | 3.5×1.9 | ||||||
| 80×50 | 88.9×60.3 | 155 | 90 | 67 | φ64 | ||
| 3×2 | 3.5×2.375 | ||||||
| 100×25 | 108.1×33.7 | 167 | 76 | 76 | 1/2×2-5/8 (M12×65) | φ38 | |
| 4×1 | 4.250×1.327 | ||||||
| 100×32 | 108.0×42.4 | 167 | 83 | 76 | φ46 | ||
| 4x11/4 | 4.25×1.669 | ||||||
| 100×40 | 108.0×48.3 | 167 | 90 | 76 | φ53 | ||
| 4x11/2 | 4.25×1.9 | ||||||
| 100×50 | 108.0×60.3 | 167 | 100 | 78 | φ64 | ||
| 4×2 | 4.25×2.375 | ||||||
| 100×65 | 108.0×76.1 | 167 | 117 | 105 | φ80 | ||
| 4x21/2 | 4.25×3 | ||||||
| 100×25 | 114.3×33.7 | 181 | 64 | 79 | φ38 | ||
| 4×1 | 4.5×1.327 | ||||||
| 100×32 | 114.3×42.4 | 181 | 72 | 79 | φ46 | ||
| 4x11/4 | 4.5×1.669 | ||||||
| 100×40 | 114.3×48.3 | 181 | 79 | 79 | φ53 | ||
| 4x11/2 | 4.5×1.9 | ||||||
| 100×50 | 114.3×60.3 | 181 | 90 | 79 | φ64 | ||
| 4×2 | 4.5×2.375 | ||||||
| 100×65 | 114.3×76.1 | 181 | 117 | 105 | φ70 | ||
| 4x21/2 | 4.5×3 | ||||||
| 100×80 | 114.3×88.9 | 181 | 129 | 83 | φ89 | ||
| 4×3 | 4.5×3.5 | ||||||
| 125×25 | 133.0×33.7 | 205 | 76 | 89 | 1/2×3 (M12×75) | φ38 | |
| 5×1 | 5.250×1.327 | ||||||
| 125×32 | 133.0×42.4 | 205 | 83 | 89 | φ46 | ||
| 5x11/4 | 5.25×1.669 | ||||||
| 125×40 | 133.0×48.3 | 205 | 90 | 89 | φ53 | ||
| 5x11/2 | 5.25×1.9 | ||||||
| 125×50 | 133.0×60.3 | 205 | 100 | 89 | φ64 | ||
| 5×2 | 5.25×2.375 | ||||||
| 125×65 | 133.0×76.1 | 205 | 117 | 114 | φ80 | ||
| 5x21/2 | 5.25×3 | ||||||
| 125×80 | 133.0×88.9 | 205 | φ92 | ||||
| 5×3 | 5.25×3.5 | ||||||
| 125×25 | 139.7×33.7 | 212 | 76 | 93 | φ38 | ||
| 5×1 | 5.5×1.327 | ||||||
| 125×32 | 139.7×42.4 | 212 | 83 | 93 | φ46 | ||
| 5x11/4 | 5.5×1.669 | ||||||
| 125×40 | 139.7×48.3 | 212 | 90 | 93 | φ53 | ||
| 5x11/2 | 5.5×1.9 | ||||||
| 125×50 | 139.7×60.3 | 212 | 100 | 93 | φ64 | ||
| 5×2 | 5.5×2.375 | ||||||
| 125×65 | 139.7×76.1 | 212 | 117 | 115 | φ70 | ||
| 5x21/2 | 5.5×3 | ||||||
| 125×80 | 139.7×88.9 | 212 | φ89 | ||||
| 5×3 | 5.5×3.5 | ||||||
| 125×25 | 141.3×33.7 | 212 | 76 | 93 | φ38 | ||
| 5×1 | 5.563×1.327 | ||||||
| 125×32 | 141.3×42.4 | 212 | 83 | 93 | φ46 | ||
| 5x11/4 | 5.563×1.669 | ||||||
| 125×40 | 141.3×48.3 | 212 | 90 | 93 | φ53 | ||
| 5x11/2 | 5.563×1.9 | ||||||
| 125×50 | 141.3×60.3 | 212 | 100 | 93 | φ64 | ||
| 5×2 | 5.563×2.375 | ||||||
| 125×65 | 141.3×76.1 | 212 | 117 | 115 | φ70 | ||
| 5x21/2 | 5.563×3 | ||||||
| 125×80 | 141.3×88.9 | 212 | φ89 | ||||
| 5×3 | 5.563×3.5 | ||||||
| 150×25 | 159×33.7 | 233 | 76 | 101.5 | 9/16×3 (M14×75) | φ38 | |
| 6×1 | 6.250×1.327 | ||||||
| 150×32 | 159.0×42.4 | 233 | 83 | 101.5 | φ46 | ||
| 6x11/4 | 6.250×1.669 | ||||||
| 150×40 | 159.0×48.3 | 233 | 90 | 101.5 | φ53 | ||
| 6x11/2 | 6.250×1.9 | ||||||
| 150×50 | 159.0×60.3 | 233 | 100 | 101.5 | φ64 | ||
| 6×2 | 6.250×2.375 | ||||||
| 150×65 | 159.0×76.1 | 233 | 117 | 128 | 5/8×3-1/3 (M16×85) | φ80 | |
| 6x21/2 | 6.250×3 | ||||||
| 150×80 | 159.0×88.9 | 233 | φ92 | ||||
| 6×3 | 6.250×3.5 | ||||||
| 150×100 | 159.0×114.3 | 233 | φ118 | ||||
| 6×4 | 6.250×4.5 | ||||||
| 150×25 | 165.1×33.7 | 248 | 64 | 106 | 5/8×3-1/3 (M16×85) | φ38 | |
| 6×1 | 6.5×1.327 | ||||||
| 150×32 | 165.1×42.4 | 248 | 72 | 106 | φ46 | ||
| 6x11/4 | 6.5×1.669 | ||||||
| 150×40 | 165.1×48.3 | 248 | 79 | 106 | φ53 | ||
| 6x11/2 | 6.5×1.9 | ||||||
| 150×50 | 165.1×60.3 | 248 | 90 | 106 | φ64 | ||
| 6×2 | 6.5×2.375 | ||||||
| 150×65 | 165.1×76.1 | 248 | 107 | 128 | φ80 | ||
| 6x21/2 | 6.5×3 | ||||||
| 150×80 | 165.1×88.9 | 248 | φ92 | ||||
| 6×3 | 6.5×3.5 | ||||||
| 150×100 | 165.1×114.3 | 248 | φ118 | ||||
| 6×4 | 6.5×4.5 | ||||||
| 150×25 | 168.3×33.7 | 248 | 64 | 106 | 5/8×3-1/3 (M16×85) | φ38 | |
| 6×1 | 6.625×1.327 | ||||||
| 150×32 | 168.3×42.4 | 248 | 72 | 106 | φ46 | ||
| 6x11/4 | 6.625×1.669 | ||||||
| 150×40 | 168.3×48.3 | 248 | 79 | 106 | φ53 | ||
| 6x11/2 | 6.625×1.9 | ||||||
| 150×50 | 168.3×60.3 | 248 | 90 | 106 | φ64 | ||
| 6×2 | 6.625×2.375 | ||||||
| 150×65 | 168.3×76.1 | 248 | 107 | 128 | φ70 | ||
| 6x21/2 | 6.625×3 | ||||||
| 150×80 | 168.3×88.9 | 248 | φ89 | ||||
| 6×3 | 6.625×3.5 | ||||||
| 150×100 | 168.3×4 | 248 | φ114 | ||||
| 6×4 | 6.625×4.5 | ||||||
| 200×25 | 219.1×33.7 | 311 | 76 | 131 | 5/8×3-1/3 (2-M16×85) | φ38 | |
| 8×1 | 8.625×1.327 | ||||||
| 200×32 | 219.1×42.4 | 311 | 83 | 134 | φ46 | ||
| 8x11/4 | 8.625×1.669 | ||||||
| 200×40 | 219.1×48.3 | 311 | 90 | 134 | φ53 | ||
| 8x11/2 | 8.625×1.9 | ||||||
| 200×50 | 219.1×60.3 | 311 | 100 | 134 | φ64 | ||
| 8×2 | 8.625×2.375 | ||||||
| 200×65 | 219.1×76.1 | 311 | 117 | 156 | φ70 | ||
| 8x21/2 | 8.625×3 | ||||||
| 200×80 | 219.1×88.9 | 311 | φ89 | ||||
| 8×3 | 8.625×3.5 | ||||||
| 200×100 | 219.1×114.3 | 311 | φ114 | ||||
| 8×4 | 8.625×4.5 | ||||||
| 250×65 | 273.0×76.1 | 379 | 3/4×3-1/2 (M20×90) | φ80 | |||
| 10x21/2 | 10.75×3 | ||||||
| 250×80 | 273.0×88.9 | 379 | φ92 | ||||
| 10×3 | 10.75×3.5 | ||||||
A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tee mecânico rosqueado da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de conexões Tee mecânico rosqueado para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece Tee mecânico rosqueado de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
