Tee mecânico U-Bolt
Introdução do produto
Os tees mecânicos são projetados para conectar a tubulação diretamente a um sistema. As saídas de encaixe são fornecidas com roscas de tubo fêmea ou ranhuradas. Elas são projetadas para economizar mão de obra e fornecer uma excelente flexibilidade, bem como economia de custos para o contratante, tanto em mão de obra quanto em custos de material. Ao usar um tê mecânico com parafuso em U, não há necessidade de chama para cortar o furo ou montar o tê mecânico, tornando-o uma escolha ideal para trabalhos de retrofit e MRO. Versões menores com parafusos em U são projetadas para fornecer um fluxo para um único cabeçote de sprinkler ou dispositivo, como um termômetro ou manômetro.
Características
1. O aperto excessivo dos parafusos em U em um tubo de parede fina pode causar distorção ou danos ao tubo e ao encaixe, resultando em falha da junta.
2. As juntas de EPDM são fornecidas como padrão (-34 °C) -30 °F ( 110 °C) 230 °F. Opcional: Junta de silicone (-40ºC) -40ºF ( 117ºC) 240ºF
3. Opções de acabamento pintado: epóxi, dacromet, galvanizado a quente
4. Parafusos em U aderem aos padrões ASTM A183.

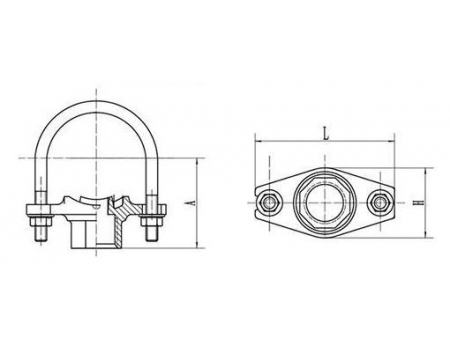

| Tamanho nominal mm/in | Diâmetro do furo do tubo mm/in | Dimensões | U Bolttamanho (mm) | Pressão operacional (psi) | ||
| A | L | H | ||||
| mm | mm | mm | ||||
| 25×15 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | 300 |
| 1×1/2 | 0.98 | |||||
| 25×20 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | |
| 1×3/4 | 0.98 | |||||
| 32×15 | 30.00 | 53 | 89 | 56 | 3/8×3-1/8 (M10×78) | |
| 11/4x1/2 | 1.18 | |||||
| 32×20 | 30.00 | 53 | 89 | 56 | ||
| 11/4x3/4 | 1.18 | |||||
| 32×25 | 30.00 | 56 | 89 | 56 | ||
| 11/4x1 | 1.18 | |||||
| 40×15 | 30.00 | 55 | 89 | 56 | ||
| 11/2x1/2 | 1.18 | |||||
| 40×20 | 30.00 | 55 | 89 | 56 | ||
| 11/2x3/4 | 1.18 | |||||
| 40×25 | 30.00 | 58 | 89 | 56 | ||
| 11/2x1 | 1.18 | |||||
| 50×15 | 30.00 | 64 | 98 | 56 | 3/8×3-3/5 (M10×92) | |
| 2x1/2 | 1.18 | |||||
| 50×20 | 30.00 | 64 | 98 | 56 | ||
| 2x3/4 | 1.18 | |||||
| 50×25 | 30.00 | 67 | 98 | 56 | ||
| 2×1 | 1.18 | |||||
| 65×15 | 30.00 | 69 | 111 | 56 | 3/8×4-1/4 (M10×108) | |
| 21/2x1/2 | 1.18 | |||||
| 65×20 | 30.00 | 69 | 111 | 56 | ||
| 21/2x3/4 | 1.18 | |||||
| 65×25 | 30.00 | 72 | 111 | 56 | ||
| 21/2x1 | 1.18 | |||||
| 80×25 | 30.00 | 80.5 | 128 | 56 | 3/8×4-5/16 (M10×135) | |
| 3×1 | 1.18 | |||||
A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tee mecânico U-bolt da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de T mecânico U-bolt para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece conexões de Tee mecânico de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
