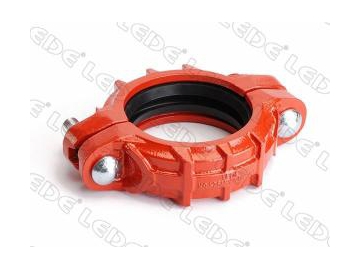

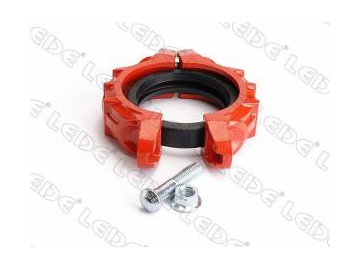

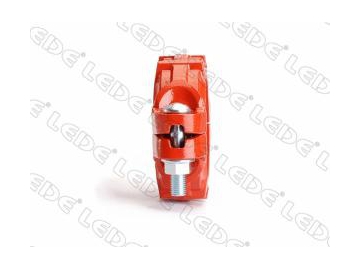

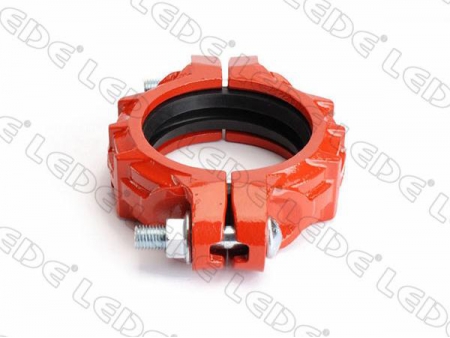

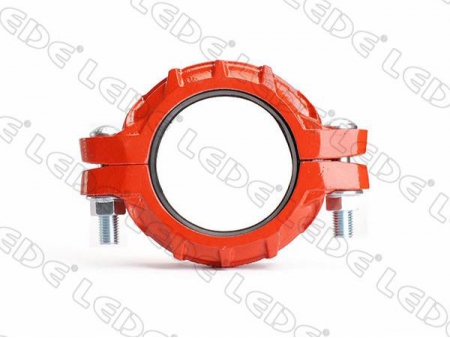

Sistema de tubulação- Acoplamento flexível ranhurado (pesado) Coupling
Introdução do produto
Acoplamentos flexíveis para sistemas de tubulação ranhurados são projetados para acomodar movimento controlado na junta. O tubo e as conexões são conectados com um acoplamento flexível podem expandir, contrair ou desviar da linha central dentro dos limites estabelecidos pela interface do acoplamento com o tubo. O tipo de tubo, espessura da parede, pressão, requisitos de suspensão e assentamento, bem como o tipo de ranhura selecionado, todos contribuem para a quantidade de movimento. Após as extremidades do tubo serem ranhuradas, uma junta de borracha adequada para o sistema específico é esticada sobre as extremidades do tubo. Os segmentos de acoplamento são então colocados sobre a junta e as porcas e parafusos são fixados, resultando em uma junta contida e sem vazamentos. Acoplamentos e conexões são fundidos em ferro dúctil que atendem à ASTM A536 Grau 65-45-12 (tração-escoamento-alongamento).
O serviço pesado fornece resistência adicional para aplicações de alta pressão.
Características
Construção em ferro dúctil
Tinta laranja sem chumbo (disponível galvanizada)
Junta de acoplamento: EPDM Grau E (disponível em Nitrila Grau T para produtos de petróleo)
Aprovações: U, FM aprovado, ASTM A536
Este acoplamento ranhurado flexível para serviços pesados é adequado para serviços de proteção contra incêndio, sistemas de abastecimento de água e outros sistemas de processo de pressão de trabalho mais alta.

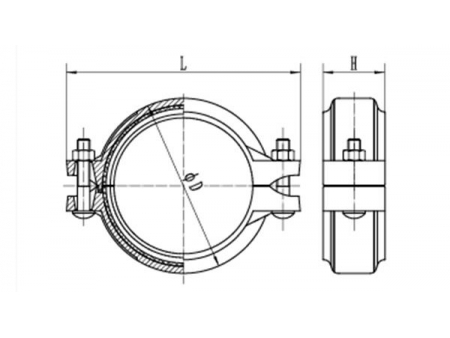

Desenho dimensional| Tamanho nominal mm/in | Tubo O.D mm/in | Dimensões | Parafuso | Pressão operacional Psi | ||
| ΦD | L | H | polegada/mm | |||
| mm | mm | mm | ||||
| 65 | 76.1 | 101.2 | 144 | 46 | 1/2×2-3/8 (M12×60) | 500 |
| 21/2 | 3 | |||||
| 80 | 88.9 | 117.4 | 157 | 46 | ||
| 3 | 3.5 | |||||
| 100 | 108 | 144.4 | 195 | 50 | 1/2×2-3/4 (M12×70) | |
| 4 | 4.25 | |||||
| 100 | 114.3 | 149.2 | 200 | 50 | ||
| 4 | 4.5 | |||||
| 125 | 133 | 172 | 231 | 50 | 5/8×3-1/8 (M16×80) | |
| 5 | 5.25 | |||||
| 125 | 139.7 | 180 | 235 | 50 | ||
| 5 | 5.5 | |||||
| 125 | 141.3 | 180.4 | 235 | 50 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 203 | 268 | 50 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 207 | 273 | 50 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 209.4 | 272 | 50 | ||
| 6 | 6.625 | |||||
| 200 | 219.1 | 276 | 347 | 58 | 3/4×4-1/3 (M20×110) | |
| 8 | 8.625 | |||||
A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de acoplamentos flexíveis para serviços pesados na China, fornece produtos de junção de tubos e controle de fluxo para sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de acoplamentos flexíveis para serviços pesados para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece acoplamentos flexíveis de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
