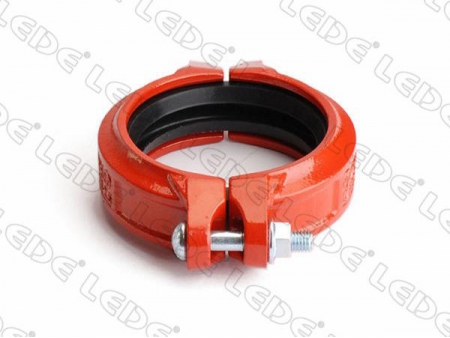

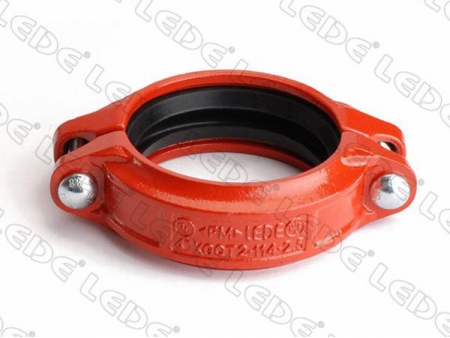

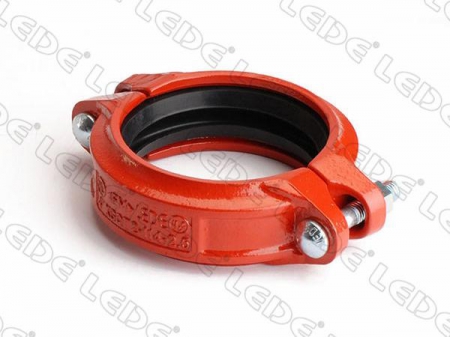

Sistema de tubulação- Acoplamento flexível ranhurado (leve)

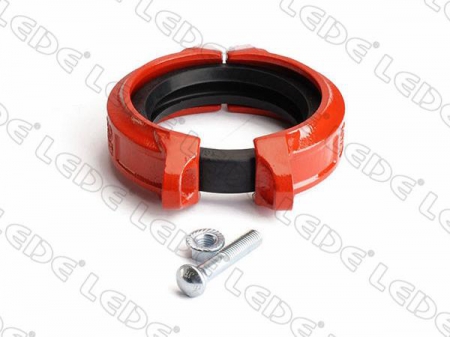

Os acoplamentos flexíveis para sistemas de tubulação ranhurados são projetados para acomodar movimento controlado na junta do tubo. Tubos e conexões unidos com um acoplamento flexível podem expandir, contrair ou desviar da linha central dentro dos limites estabelecidos pela interface do acoplamento com o tubo. O tipo de tubo, espessura da parede, pressão, requisitos de suspensão e assentamento, bem como o tipo de ranhura selecionado, todos contribuem para a quantidade de movimento que o sistema de tubulação pode fazer. Após as extremidades do tubo serem ranhuradas, uma junta de borracha considerada adequada para o sistema é esticada sobre as extremidades do tubo. Os segmentos de acoplamento são então colocados sobre a junta, e os parafusos e porcas são apertados, resultando em uma junta contida e sem vazamentos. Os acoplamentos e conexões são fundidos em ferro dúctil, atendendo aos padrões ASTM A536 Grau 65-45-12 (tração-rendimento-alongamento). Esses acoplamentos ranhurados flexíveis para serviços leves são adequados para serviços de proteção contra incêndio, sistemas de abastecimento de água e outros sistemas de processo que exigem uma pressão de trabalho mais alta.
Características
Projetado para serviço de até 300 psi, dependendo do tamanho, o acoplamento forma uma conexão de junta de tubo de extremidade ranhurada flexível e reduz as transmissões de ruído e vibração na tubulação.
1. Acoplamentos flexíveis em trechos retos devem ser suportados o mais próximo possível do acoplamento, ou a uma distância de 1/6 do vão, e uniformemente espaçados.
2. Acoplamentos flexíveis fornecem movimento axial ou longitudinal. O movimento disponível para juntas ranhuradas por laminação é 1/2 das dimensões de ranhura cortada conforme ANSI/AWWA C606-06.
3. Ao pré-ajustar chaves de porca elétricas, o seguinte torque não deve ser excedido. O aperto excessivo das porcas pode resultar em falha da junta.
4. Opções de revestimento: epóxi, tinta, dacromet, galvanizado a quente

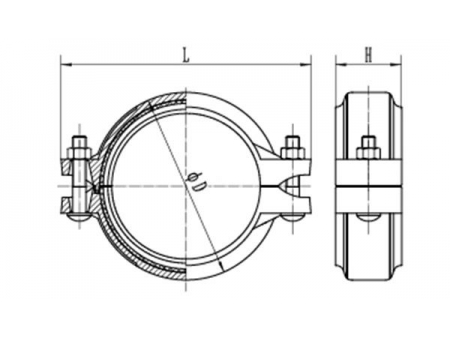

| Tamanho nominal mm/in | Tubo O.D mm/in | Dimensões | Parafuso | Pressão operacional Psi | ||
| ΦD | L | H | inch/mm | |||
| mm | mm | mm | ||||
| 25 | 33.7 | 55 | 97 | 45 | 3/8×1-1/2 (M10×40) | 300 |
| 1 | 1.327 | |||||
| 32 | 42.4 | 63.5 | 107.5 | 45 | 3/8×1-3/4 (M10×45) | |
| 11/4 | 1.669 | |||||
| 40 | 48.3 | 69 | 114 | 45 | ||
| 11/2 | 1.9 | |||||
| 50 | 57 | 83.6 | 124 | 46 | 3/8×2-1/8 (M10×55) | |
| 2 | 2.244 | |||||
| 50 | 60.3 | 83.6 | 124 | 46 | ||
| 2 | 2.375 | |||||
| 65 | 73 | 98 | 137 | 46 | ||
| 21/2 | 2.875 | |||||
| 65 | 76.1 | 98 | 139 | 46 | ||
| 21/2 | 3 | |||||
| 80 | 88.9 | 114 | 156 | 46 | ||
| 3 | 3.5 | |||||
| 100 | 108 | 138 | 186 | 50 | 1/2×2-5/8 (M12×65) | |
| 4 | 4.25 | |||||
| 100 | 114.3 | 142 | 189 | 50 | ||
| 4 | 4.5 | |||||
| 125 | 133 | 164 | 213 | 50 | ||
| 5 | 5.25 | |||||
| 125 | 139.7 | 170 | 222 | 50 | ||
| 5 | 5.5 | |||||
| 125 | 141.3 | 170 | 218 | 50 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 192 | 244 | 50 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 196 | 244 | 50 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 198 | 251 | 50 | ||
| 6 | 6.625 | |||||
| 200 | 216.3 | 254 | 340 | 62 | 3/4×3-1/2 (M20×90) | |
| 8 | 8.515 | |||||
| 200 | 219.1 | 256 | 316 | 60 | 5/8×3-1/8 (M16×80) | |
| 8 | 8.625 | |||||
| 250 | 267.4 | 313 | 400 | 64 | 3/4×3-1/2 (M20×90) | |
| 10 | 10.527 | |||||
| 250 | 273.0 | 319 | 393 | 64 | 3/4×3-1/2 (M20×90) | |
| 10 | 10.75 | |||||
| 300 | 318.5 | 368 | 464 | 64 | 7/8×4-1/3 (M22×110) | |
| 12 | 12.539 | |||||
| 300 | 323.9 | 374 | 453 | 65 | 3/4×4-1/3 (M20×110) | |
| 12 | 12.75 | |||||
| 350 | 355.6 | 410 | 510 | 75 | 7/8×4-1/3 (M22×110) | |
| 14 | 14 | |||||
| 400 | 406 | 480 | 597 | 122 | 0 | |
| 16 | 16 | |||||
A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de acoplamentos flexíveis de tubos ranhurados da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de acoplamentos flexíveis para sistema de tubulação ranhurada, feitos de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece acoplamento de tubo de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
