Introdução do produto

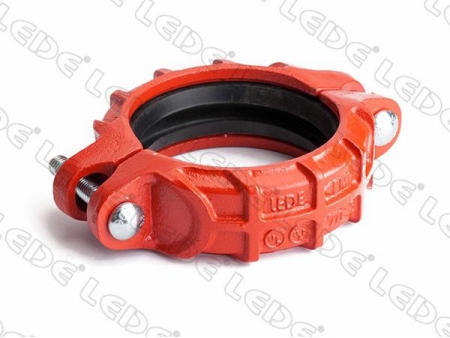

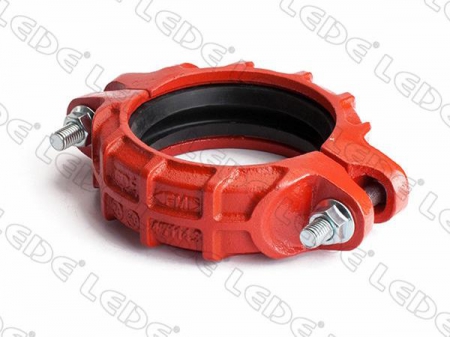

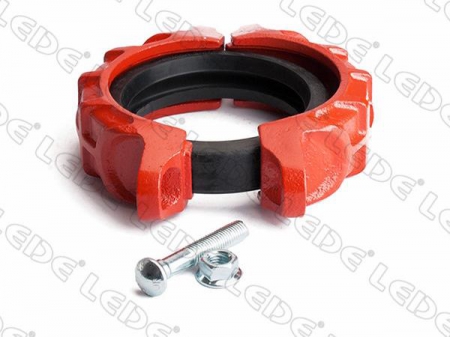

Acoplamento rígido para serviço pesado
O design com nervuras cruzadas para serviço pesado fornece resistência adicional para aplicações de alta pressão.
Construção em ferro dúctil.
Tinta laranja sem chumbo (disponível galvanizada)
Junta de acoplamento: EPDM grau E (Nitrila grau T disponível para produtos de petróleo)
Aprovações: UL, FM aprovado, ASTM A536

Adequado para serviços de proteção contra incêndio, sistemas de abastecimento de água e outros sistemas de processo que exigem uma pressão de trabalho mais alta.

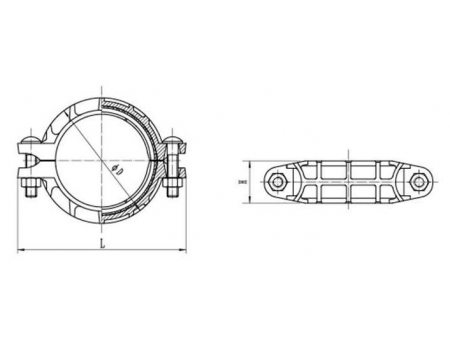

Desenho dimensional
Dados técnicos:
Acoplamento rígido ranhurado (Pesado) M1
Tamanho nominal mm/in  Tubo O.D mm/in  Dimensões Parafuso  Pressão operacional Psi
ΦD L H inch/mm
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
500
1 1.327
32 42.4 63.5 107.5 45 3/8×2-1/8
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
65 76.1 101.2 144 46 1/2×2-3/8
(M12×60)
21/2 3
80 88.9 117.4 157 46
3 3.5
100 108 144.4 195 50 1/2×2-3/4
(M12×70)
4 4.25
100 114.3 149.2 200 50
4 4.5
125 133 172 231 50 5/8×3-1/8
(M16×80)
5 5.25
125 139.7 180 235 50
5 5.5
125 141.3 180.4 235 50
5 5.563
150 159 203 268 50
6 6.25
150 165.1 207 273 50
6 6.5
150 168.3 209.4 272 50
6 6.625
200 219.1 276 347 58 3/4×4-1/3
(M20×110)
8 8.625

A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de acoplamentos de tubos rígidos para serviços pesados ​​na China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de acoplamentos de tubos rígidos para sistema de tubulação ranhurada, feitos de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece acoplamento rígido de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
