Mangueira flexível
A mangueira flexível é principalmente usada para transferência de fluidos, como meios sulfúricos baixos, meios acídicos, fluidos contendo hidrocarbonetos aromáticos. É também utilizada para descarga, circulação e desvio de gás.
Norma de produção: API Spec 17K/ISO 13628 -10
Norma API: 17K-0008
Norma API Spec 16C, 704℃×30mins
Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura em espiral de polietileno
Variação de temperatura: nível II, -25 ~ 100 ℃
Concentração de hidrocarbonetos permitida: até 30%
Concentração de sulfureto de hidrogénio permitida: não mais do que 3000 ppm a 60°C, não mais do que 1000 ppm a 100°C
Comprimento máximo: 70m
Tolerância de comprimento de produção: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％;
O raio de curva mínimo é medido de acordo com a linha central da mangueira.

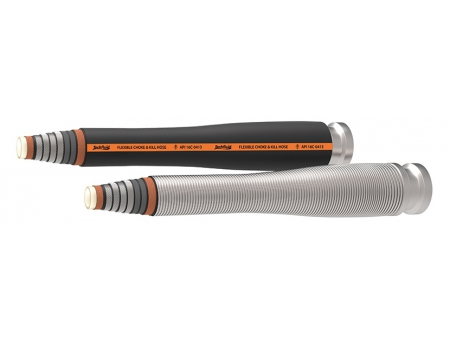

- Esqueleto de aço inoxidável como camada interior
- Composto de borracha constituída sobretudo por borracha hidrogenada butadieno-acrilonitrilo como camada de vedação.
- Resistente a sulfureto de hidrogénio, óleo, corrosão e resistência térmica.
- Tecido de alta resistência como camada interior almofadada e camada protetora
- Fio de aço de alta resistência como estrutura interior
- Tecido de fibra de vidro como camada protetora a chamas
- Borracha de cloropreno como revestimento, resistente a chamas, abrasão, óleo, ozono UV e envelhecimento
| Código No. | I.D. (mm) | O.D. (mm) | Pressão func. (psi) | Pressão ensaio (psi) | Protetor a chamas | Fator seg. | MBR (armz.) (m) | MBR (op.) (m) | Peso (Kg/m) | Comp. máx. (m) | ||||
| KRG-SZ-51×21 | 2 | 51 | 3.3 | 128 | 207 | 3,000 | 310.5 | 4,500 | SIM | 2.25 | 0.90 | 1.00 | 28 | 80 |
| KRG-SZ-51×34.5 | 2 | 51 | 3.5 | 136 | 345 | 5,000 | 517.5 | 7,500 | SIM | 2.25 | 1.00 | 1.10 | 32 | 80 |
| KRG-SZ-76×21 | 3 | 76 | 3.9 | 153 | 207 | 3,000 | 310.5 | 4,500 | SIM | 2.25 | 1.10 | 1.30 | 32 | 80 |
| KRG-SZ-76×34.5 | 3 | 76 | 4.1 | 163 | 345 | 5,000 | 517.5 | 7,500 | SIM | 2.25 | 1.20 | 1.40 | 41 | 80 |
| KRG-SZ-102×21 | 4 | 102 | 5.0 | 198 | 207 | 3,000 | 310.5 | 4,500 | SIM | 2.25 | 1.30 | 1.50 | 66 | 80 |
| KRG-SZ-102×34.5 | 4 | 102 | 5.4 | 212 | 345 | 5,000 | 517.5 | 7,500 | SIM | 2.25 | 1.40 | 1.60 | 71 | 80 |
| KRG-SZ-127×21 | 5 | 127 | 5.7 | 223 | 207 | 3,000 | 310.5 | 4,500 | SIM | 2.25 | 1.50 | 1.70 | 80 | 80 |
| KRG-SZ-127×34.5 | 5 | 127 | 6.0 | 237 | 345 | 5,000 | 517.5 | 7,500 | SIM | 2.25 | 1.60 | 1.80 | 90 | 80 |
| KRG-SZ-152×21 | 6 | 152 | 6.3 | 249 | 207 | 3,000 | 310.5 | 4,500 | SIM | 2.25 | 1.75 | 2.00 | 95 | 80 |
| KRG-SZ-152×34.5 | 6 | 152 | 6.7 | 265 | 345 | 5,000 | 517.5 | 7,500 | SIM | 2.25 | 1.85 | 2.10 | 106 | 80 |
| KRG-SZ-203×21 | 8 | 203 | 8.0 | 315 | 207 | 3,000 | 310.5 | 4,500 | SIM | 2.25 | 2.20 | 2.40 | 118 | 80 |
| KRG-SZ-203×34.5 | 8 | 203 | 8.2 | 322 | 345 | 5,000 | 517.5 | 7,500 | SIM | 2.25 | 2.30 | 2.50 | 126 | 80 |
