Moinho Vertical
Por mais de 60 anos de experiência na indústria de processamento mineral, CITIC Heavy Industries (CITIC HIC) sempre esteve comprometida em aumentar a eficiência de moagem de minerais através da constante busca de formas de melhorar e desenvolver equipamentos de moagem de minério de alta eficiência com economia de energia. O moinho vertical da série CSM foi desenvolvido conjuntamente por uma equipe combinada de P&D de especialistas estrangeiros e nacionais. Com direito de propriedade intelectual independente, este moinho vertical é uma solução ideal de moagem úmida para clientes globais que procuram máquinas de moagem agitada seguras, confiáveis e energeticamente eficientes.
Os moinhos verticais são um equipamento de moagem fina que cobre as vantagens da baixa velocidade de rotação, alta confiabilidade e longo ciclo de vida. As vantagens significativas que os moinhos verticais têm sobre os moinhos de bolas são tamanho menor, menos equipamento auxiliar necessário, sistema mais simples e mais opções de métodos de processamento. O fluxo de pó se comporta continuamente no moinho agitado, e pode ser operado tanto em circuito aberto como fechado.
Os moinhos verticais também são caracterizados por baixo ruído, vibração e calor que são gerados. Os meios de moagem se movem ordenadamente no moinho vertical, resultando assim em mais eficiência no desempenho da moagem e muito menos consumo de energia. Como é operado com o método de moagem úmida, o moinho vertical agitado não requer nenhum sistema de resfriamento devido à operação de baixa velocidade.

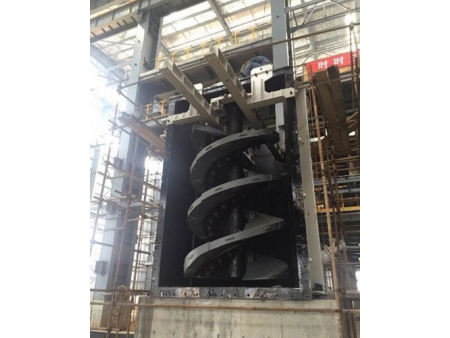

Além disso, o moinho vertical apresenta uma pequena pegada sem nenhuma parte rotativa externa. O agitador helicoidal atinge o equilíbrio de forças, permitindo que a fundação suporte apenas as forças combinadas do moinho, polpa e meios de moagem. Esta fundação simples contribui em um curto período de instalação.
- Otimização do Layout
- Nenhuma peça rotativa externa
- Menos equipamento auxiliar necessário
- Base simples
- Fácil instalação, curto período de instalação
- Alta eficiência, economia de energia
- Baixa taxa de desgaste, menor custo
- Manutenção mínima
- Forte adaptabilidade às características do minério
- Granulometria ajustável
- Boa distribuição normal
- Mais opções de sistema
- Baixa velocidade de rotação, alta confiabilidade
- Maior eficiência energética
- Melhor custo-benefício
CITIC HIC participou da definição dos Padrões Nacionais da China de moinhos verticais, liderando o desenvolvimento em larga escala e inteligente da tecnologia de moagem no mercado doméstico. Apresentando os padrões mundiais avançados de projeto e fabricação, CITIC HIC assegura que o moinho vertical esteja na vanguarda do desempenho técnico. Portanto, nossos clientes podem adquirir conjuntos completos de equipamentos de uma única fonte. - Alta confiabilidade
O longo ciclo de vida de nossos produtos é baseado na adoção de padrões internacionais, materiais de alta qualidade, técnicas de processamento de última geração. - Processos com baixo teor de carbone e ecologicamente sustentáveis
Uma série de tecnologias de controle patenteadas e inteligentes aliadas a materiais resistentes ao desgaste de longa vida útil contribuem para melhorar o desempenho do equipamento, bem como para operações ecologicamente corretas com baixo teor de carbono. - Serviço de alta eficiencia
Os moinhos verticais da CITIC HIC são amplamente utilizados em minas de metais não-ferrosos, carvão negro e produtos químicos para empresas de mineração domésticas e concentradores, e têm sido exportados para a Austrália, Chile, Rússia e mais países e regiões em todo o mundo. O desempenho confiável é particularmente apreciado por nossos clientes em todo o mundo.
- Seleção
-
Oferecendo instalações de concentradores de mineração com diferentes opções de conjuntos completos de equipamentos:
Moinho SAG (moinho semiautógeno) Moinho de Bolas Moinho Vertical
Prensa de Rolos de Alta Pressão Moinho de Bolas Moinho Vertical
Prensa de Rolos de Alta Pressão Moinho Vertical
Moinho SAG (moinho semiautógeno) Moinho Vertical

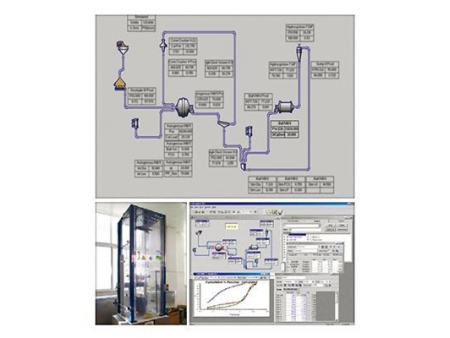

Fornecendo a melhor solução de moinhos verticais através de testes minerais, simulação e otimização de processos

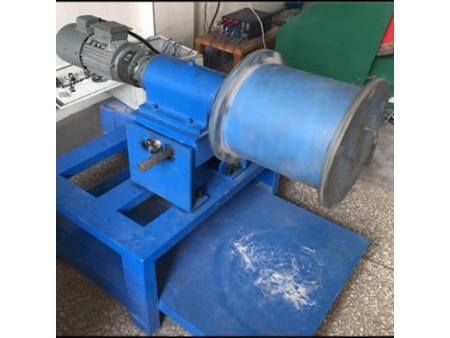

Teste a Moinho Vertical Teste de Levin Teste de índice Software de simulação JKSimMet
- Simulação

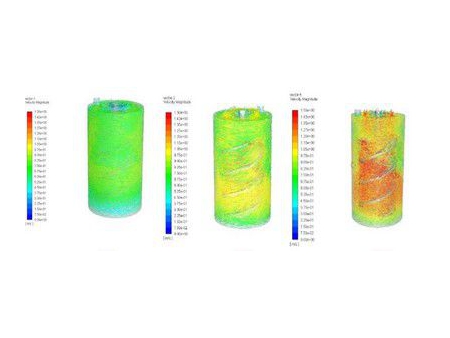

- Com modelagem de análise de elementos finitos, a análise de simulação do comportamento do acoplamento entre partícula e fluido é realizada para otimizar os parâmetros operacionais do equipamento, aumentando assim a eficiência da moagem.
- Força
- A análise por elementos finitos é empregada para o cálculo da resistência do agitador helicoidal, eixo de transmissão, barril e corpo superior para identificar a estrutura ideal, e a análise sísmica é realizada para garantir a confiabilidade do moinho agitado.
- Transmissão
- Três modos de transmissão estão disponíveis de acordo com a potência do motor:
Partida direta com o motor da gaiola de esquilo
Frequência variável começando com VFD
Resistência a líquidos arranque suave com motor de rotor enrolado
- Equipamentos auxiliares

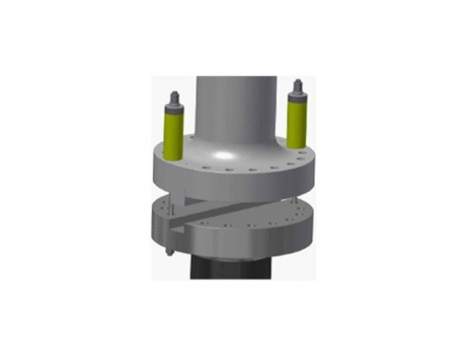

- Nosso moinho vertical pode ser configurado com unidade de percurso helicoidal, sistema de elevação, transportador espiral, chave hidráulica, unidade de adição de meios de moagem, entre outros.
- Controlo

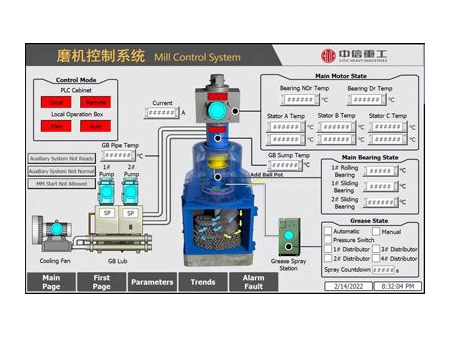

- O sistema PLC é adotado para obter controle de baixa pressão e proteção do sistema. O sistema de monitoramento é usado para informar visualmente o operador sobre o status do sistema, incluindo temperatura, pressão, vazão, diferença de pressão e taxa de vibração através de uma tela touch screen.
| Modelo | Potência do motor | Volume do moinho | Espaço de piso necessário | Altura | Peso | Capacidade |
| kW | m³ | m×m | m | t | t/h | |
CSM-150 | 150 | 10 | 2.4×2.5 | 9 | 30 | 13-16 |
CSM-200 | 200 | 10 | 2.4×2.5 | 9.2 | 32 | 18-21 |
CSM-250 | 250 | 13 | 2.7×2.8 | 9.6 | 42 | 22-27 |
CSM-300 | 300 | 20 | 3.1×3.2 | 10.1 | 62 | 27-33 |
CSM-400 | 400 | 24 | 3.2×3.4 | 11.9 | 72 | 37-44 |
CSM-500 | 500 | 32 | 3.5×3.8 | 12.1 | 96 | 47-56 |
CSM-600 | 600 | 35 | 3.7×3.9 | 12.7 | 101 | 57-68 |
CSM-750 | 750 | 39 | 3.9×4.1 | 13 | 108 | 72-86 |
CSM-850 | 850 | 46 | 4.2×4.5 | 13.5 | 125 | 82-98 |
CSM-950 | 950 | 49 | 4.4×4.7 | 13.8 | 137 | 92-111 |
CSM-1120 | 1120 | 66 | 4.9×5.3 | 14.4 | 170 | 109-131 |
CSM-1500 | 1500 | 87 | 5.6×5.9 | 15.2 | 225 | 146-175 |
CSM-2250 | 2250 | 147 | 6.7×6.9 | 16.9 | 364 | 219-263 |
CSM-3360 | 3360 | 156 | 6.7×6.9 | 18.9 | 420 | 327-392 |
Notas: A tabela acima se baseia no fato de que 60% das partículas de ração estão no tamanho de menos 200 malhas, a finura da moagem de 80% é de menos 400 malhas.

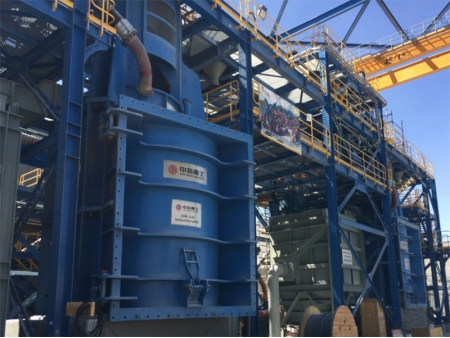

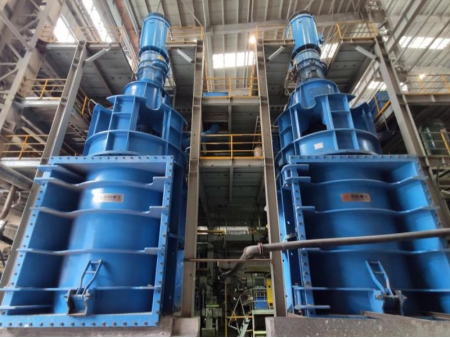

Empresa Estatal Chilena de Mineração de Cobre (Codelco)
Moinho Vertical (CSM-1200)

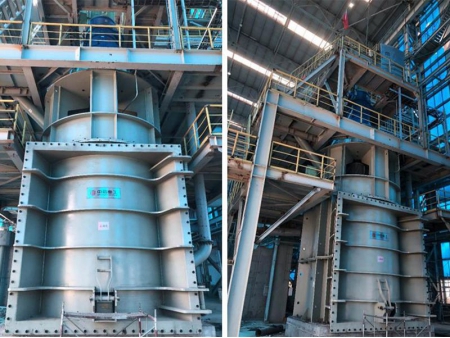

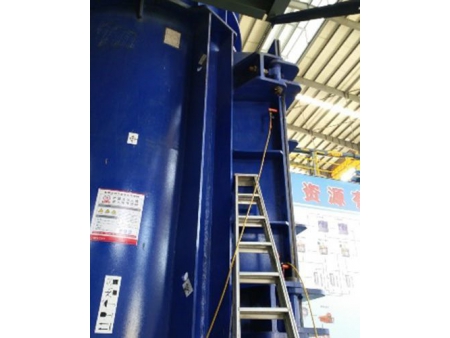

Grupo Mineiro Zijin
Moinho Vertical (CSM-1120)

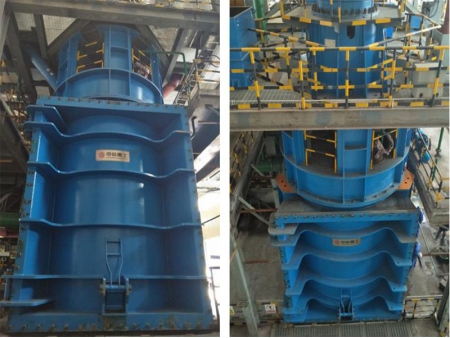

Empresa Siderúrgica Jiuquan (JISCO)
Moinho Vertical (CSM-1120)
Grupo TISCO
Moinho Vertical (CSM-1120)
- Produção

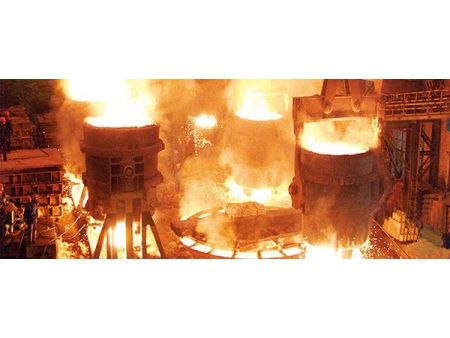

Capacidade de tratamento térmico
Com um processo, somos capazes de obter: 900t de aço fundido refinado, lingote de aço de 600t, a maior parte fundida de 600t, a maior parte forjada de 400t, a maior parte de ferro cinzento de 200t, a maior parte de ferro dúctil de 150t, e a maior parte fundida não ferrosa de 20t. - Serviços
Serviço vitalício
Com tecnologia de ponta e uma vasta experiência, a CITIC HIC trabalha através de cada passo crítico para individualizar o processo ideal e o desempenho de acordo com as necessidades do cliente. Nosso serviço vitalício abrange instalação de equipamentos, testes, manutenção, recondicionamento, monitoramento e diagnóstico remoto, atualização e recondicionamento, e garantia de desempenho.
