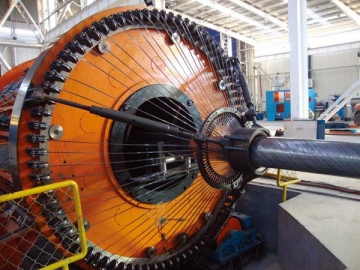

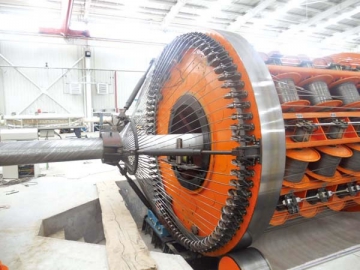

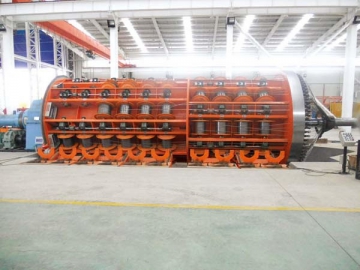

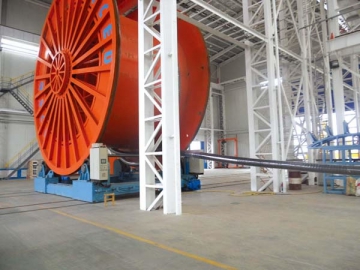

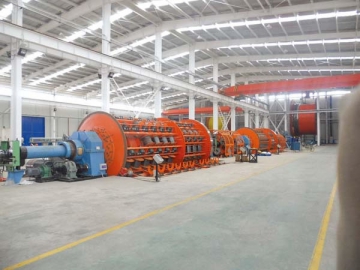

Trançadeira/Torcedeira de fio plano de aço para cabos armados
Aplicações
Esta trançadeira/torcedeira de fio plano de aço para cabos armados é ideal para fabricar tubos submarinos em áreas de gás natural ou de petróleo.
Objetivo
O equipamento para armação de fios é usada para armar tubos submarinos com fios de aço plano de elevado ou médio teor de carbono.
Características
Um motor separado é usado para conduzir a torção da torcedeira assim como a elevaçao e descida da máquina. Este equipamento de torcer fios consegue realizar a colocação unidirecional e torção do mesmo ponto. Também é adequada para a torção de multi-camadas. Um dispositivo de pré-torção do motor separado é instalado para ajustar a torção de acordo com o diâmetro do fio, para que o fio de aço plano se torça muito com o tubo central. A tensão da bobina de fio é pneumaticamente controlada por um cilindro de tensão tipo borboleta. E a força tênsil é ajustável através de uma válvula proporcional, com base em diferentes requisitos.
Adicionalmente, um mecanismo mecânico de tensão previne fios frouxos, causados pela paragem do equipamento. À proteção eletrónica contra quebra dos fios e método de inspeção por comutação de proximidade são empregues. A cabine elétrica de cada secção da torcedeira mostra a localização específica da quebra de fio.
Vantagens
1. Esta máquina consegue torcer fios com uma secção cruzada de 90-~400mm2.
2. Existem bobinas com diferentes tamanhos, como 630mm, 710mm, e 800mm.
3. O dispositivo de tração é dividido em 6 partes, todas sendo conduzidas por cinta por forma a prevenir que superfície blindada seja riscada. Ainda, são evitadas deformações no tubo suave.
| Tamanho bobina (mm) | Quantidade de fios de aço | Velocidade máx. de rotação (rpm) | Tamanho do fio de aço plano (mm) | Tamanho dos tubos submarinos (polegadas) | Tamanho máx. do tambor de entrada e retorno (mm) |
| Ø630 | 80 80 | 15 | 8*2~15*5 | 3~16 | Ø9500 |
