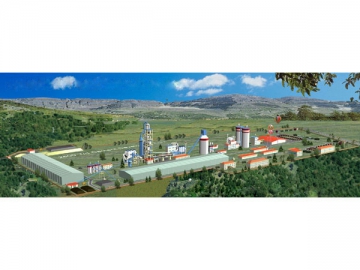

Linha de fabricação de cimento, 1500 toneladas
Com base na técnica de produção de cimento por via seca, temos desenvolvemos com sucesso está linha de processamento do cimento para 1500 toneladas. Incorporado com um forno rotativo a φ3,5×54m, linha para produção de cimento é projetada com um forno para decomposição com cinco estágios de pré-aquecimento atrás do equipamento.
Fluxos de produção
1. Esmagamento do calcário
2. Pré-homogeneização do calcário esmagado
3. Moagem do cru
4. Pré-aquecedor de cinco estágios e decomposição do cru em pó
5. Fabricação do clínquer de cimento no forno rotativo
6. Moinhos de cimento
7. Embalagem do cimento
| Node série | Finalidade | Nome do equipamento/Tipo/Especificação | Capacidade de produção de cada peça do equipamento (t/h) | Quantidade | Taxa de utilização anual (%) | Observações |
| 1 | Para esmagamento do calcário | Chapa alimentadora para serviço pesado Tipo: B1250×11500mm Tamanho da alimentação:800mm Potência: 30kW | 200 ~ 350 | 1 | 25,51 | |
| Tipo: TKPC16.18 Tamanho da alimentação:800mm Tamanho do descarregamento: ≤25mm Potência: 355 kW | 250 | 1 | 25,51 | |||
| 2 | Para pré-homogeneização do calcário | Empilhadeira Reclaimer | Capacidade para empilhamento de material: 600t/h Capacidade de reaproveitando do material: 250t/h | 1 | ||
| 3 | Para moagem do cru | Tipo: HRM2800mm Tamanho da alimentação: ≤40mm Tamanho do descarregamento: 0.080mm Peneira de resíduos do square mesh: 12% Índice de umidade do alimentador de material: ≤6% Índice de umidade do descarregamento de material: ≤6% Potência do motor: 1,250 kW | 130 | 1 | 60,90 | |
| 4 | Gás residual (do forno rotativo e moedores) tratamento | Torre humidificadora Tipo: Φ7,5 × 26m Fluxo de ar: 400.000 m3/h Temperatura do ar de admissão: 340℃ Temperatura da saída de ar: 150-220℃. | 1 | 82,19 | ||
| Exaustor de ar de alta temperatura 2350DIBB24 Fluxo de ar: 300,000m3/h Pressão total do ventilador: 7500 Pa | 1 | 82,19 | ||||
| c.BS930 Precipitador eletrostático Capacidade de processamento: 400.000 m3/h Concentração de poeiras na entrada: ≤80 mg/m3. Concentração de poeiras na saída: ≤50 mg/m3 | 1 | 82,19 | ||||
| Exaustor do forno Fluxo de ar: 420,000m3/h. Pressão total do ventilador: 1500Pa Temperatura de funcionamento: 150℃. Potência do motor: 355kW | 1 | 82,19 | ||||
| 5 | Calcinação do clínquer de cimento (forno) | Pré-aquecedor com cinco estágios e forno para decomposição Estágio 1: 2- Φ 4300mm Estágio 2: 1- Φ 5600mm Estágio 3: 1- Φ 5600mm Estágio 4: 1- Φ 5900mm Estágio 5: 1- Φ 5900mm Forno para decomposição: Φ 6300mm | 62,50 | 1 | 82,19 | |
| 6 | Produção do clínquer de cimento (no forno) | Tipo: Φ 3,5×54m Capacidade de produção: 1500-1800t/d Inclinação: 4% Velocidade de rotação: 0,4 ~ 3,96r/min Potência do motor: 220kW (regulação de velocidade DC) | 62,50 | 1 | 82,19 | |
| 7 | Resfriamento do clínquer (forno principal) | Grelha refrigeradora Tipo: LBTF1700 | 62,50 | 1 | 82,19 | |
| 8 | Para moagem de cimento | Tipo: Φ 3,5 × 13m Tamanho das partículas de descarregando: 320m2/kg Principal potência do motor: 2.000 kW | 50 | 2 | 58,59 | |
| Powder Separator Tipo: O-Sepa1500 Fluxo de ar: 1500m3/min | 2 | 58,59 | ||||
| 9 | Para embalagem do cimento | Precisão de medição de ± 0,25kg/saco | 90 | 2 | 34,18 |
