Esta linha de corte longitudinal é um equipamento especial para desenrolar, nivelar, cortar e empilhar a chapa de aço de acordo com a exigência do cliente. Consiste principalmente em desenrolador, sistema de nivelamento, sistema de alimentação, sistema de corte, sistema de transporte, sistema de empilhamento e assim por diante.

Podemos projetar e fabricar nossas linhas de corte sob medida para atender às especificações necessárias do cliente.

Características performáticas

1. Rebobinador de chapas
  usado para remover as juntas de papel das bobinas de chapas.
1. Carro de carregamento de bobina
  Move-se horizontalmente e verticalmente, pode ser usado levantando as bobinas.
  Faixa de elevação do cilindro: 450mm
  OD da bobina: Máx: 001800mm / Min: Φ1000mm
  Largura da bobina: Máx: 1600mm
  Capacidade máxima de carga: 15T
2. Decoiler
  O desbobinador cantilever é equipado com mandril expansível hidráulico. Existe um sistema de freio pneumático do tipo disco para controlar o desbobinador de acordo com a velocidade da máquina principal em caso de afrouxamento da bobina.
  ID adequado da bobina: Φ508, Φ610, Φ762
  Largura da bobina: Máx. 1600mm
  Capacidade máxima de carga: 15T

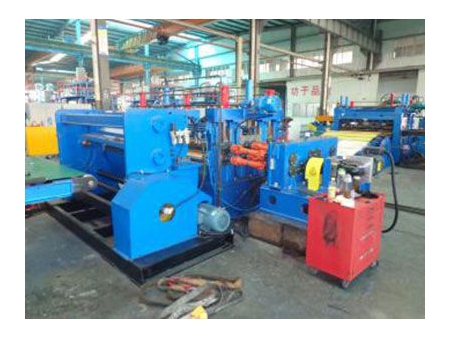

1. Dispositivo de alimentação de chapas
  O cilindro hidráulico controla a elevação do rolo de prensagem. O motor AC2.2kw acionará o rolo e alimentará a lâmina no nivelador. O alisador endireitará a cabeça da chapa; é controlado por cilindro hidráulico.

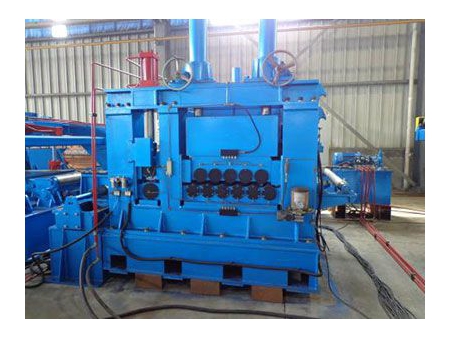

2. Rolo de aperto e nivelador
  Adota 15 rolos de nivelamento, 2 rolos de passo, 8 unidades de suporte de rolos, dispositivo de acionamento e estrutura superior e inferior
2. Loop
  O loop é usado para ajustar a velocidade da bobina quando entra no dispositivo de medição.

Mais detalhes

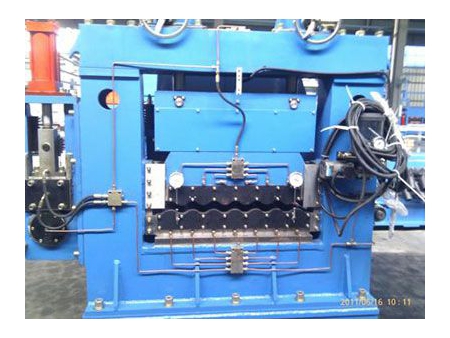

O segundo nivelador

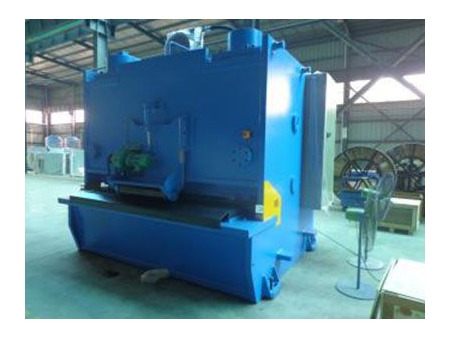

Shearer

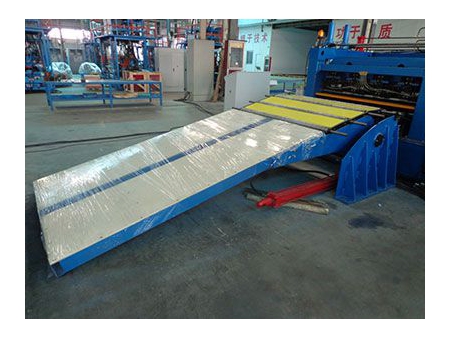

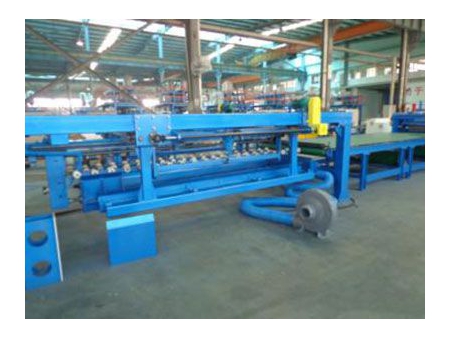

Dispositivo de empilhamento
Sistema de lubrificação

Parâmetros técnicos

Modelo	JH-3×1600	JH-6×1600	JH-10×1600	JH-12×2000	JH-16×2200	JH-20×2200	JH-30×2200
Espessura (mm)	0.5-3.0	1.5-6.0	2.5-10	3.0-12	4.0-16.0	5.0-20	7.5-30
Peso da bobina	35	30	35	35	35	40	40
Largura (mm)	800-1600	800-1600	800-1600	1000-2000	1000-2200	1000-2200	1000-2200
Quantidade de rolos de nivelamento	≥15	≥13	≥11	≥11	≥9	≥9	≥9
Velocidade da linha (metro / minuto)	0-60	0-40	0-30	0-30	0-20	0-20	0-20
Potência (KW)	90	155	240	255	255	305	460
Área mecânica (m)	8×30	8×35	8×30	10×32	10×53	10×55	10×56

Especificação do material da bobina cortada	Material cortado	Aço carbono comum, aço inoxidável, chapa revestida a cores e aço comum galvanizado
	Largura da bobina (mm)	200-650	600-1350	600-1600
	Espessura da bobina	0.2-2.0 mm	0.2-2.0 mm	0.3-3.0 mm
	Peso da bobina (T)	6	15	15
Velocidade da linha (m/min)		15-50 m/min	15-50 m/min	15-60 m/min
Comprimento de corte (mm)		300-1500	600-2500	1000-4000
Potência (kw)		75	95	110
Área mecânica (M)		4×16	7×20	9×26
