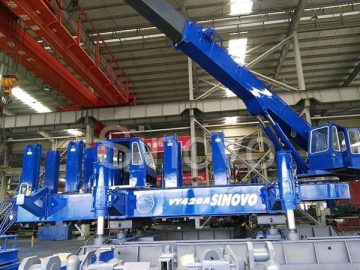

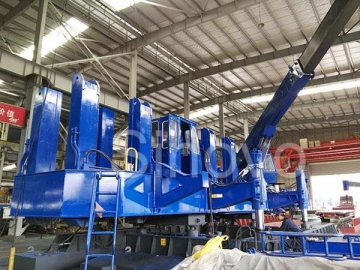

Bate-estaca estático com vibrador hidráulico série VY
Este bate-estaca com vibrador hidráulico série VY é um novo equipamento para construção de fundação que é ecológico, que já obteve várias patentes nacionais. Caracteriza-se por baixo ruído, não causa poluição e pode acionar a estaca de forma rápida. Este bate-estaca com vibrador hidráulico série VY é fornecido em mais de 10 variedades e com capacidade de pressão de 60 tons a 1200 tons. O uso de materiais e componentes de alta qualidade e adoção de métodos de processamento e design de empilhamento hidráulico único, garante maior limpeza e alta confiabilidade do sistema hidráulico. Fornecemos o melhor serviço e design personalizado com o conceito de “Tudo para os clientes”.

Principais características do produto
O bate-estaca hidráulico de Sinovo possui excelentes características tais como eficiência elevada, economia de energia, respeito pelo meio ambiente e assim por diante. Além do mais, usamos técnicas únicas tais como:

1. Design exclusivo do mecanismo de aperto para cada mandíbula a ser ajustada com a superfície de rolamento de eixo para garantir a maior área de contacto com a estaca, evitando que ela seja danificada.
2. Design exclusivo da estrutura de empilhamento lateral/de canto, aprimora a capacidade da estaca principal em 60%-70%. O desempenho é melhor que o sistema lateral de canto.
3. Sistema exclusivo de manutenção de pressão de aperto pode automaticamente encher o combustível em caso de falta de óleo no cilindro, garantindo alta confiabilidade de empilhamento de estaca e construção de alta qualidade.
4. O sistema de estabilização de pressão terminal exclusivo evita flutuação na máquina à pressão nominal, melhorando muito a segurança da operação.
5. Mecanismo de deslocamento exclusivo com design de copo de lubrificação pode realizar lubrificação durável, de modo a prolongar a vida útil da roda de trilho.
6. O design do sistema hidráulico de potência constante e de fluxo elevado garante alta eficiência de empilhamento.
Estrutura básica do bate-estaca hidráulico
1. Plataforma de empilhamento
Plataforma de empilhamento é a parte principal da máquina, aplicada em operações de empilhamento. É composta em estacas de cilindros de pressão, viga, coluna, caixa de grampo de estaca, cilindro dobrador de estaca e mais.
2. Equipamento de empilhamento lateral
Se você quiser lidar com o trabalho de empilhamento de canto ou lateral, desloca diretamente o conjunto do cilindro de pressão principal e conjunto da caixa de aperto para a estrutura de empilhamento lateral, depois fixe, instale e conecte a tubulação hidráulica, assim pode realizar o trabalho de empilhamento lateral /de canto.
3. Mecanismo de elevação
Mecanismo de levantamento é composto por quatro cilindros de elevação e quatro cantilevers. Os quatro cilindros de elevação são conectados à máquina principal por quatro cantilevers, e as hastes de êmbolo articuladas com os quatro carros ambulante, o ajuste do cilindro da talha irá atingir os movimentos do corpo. Bate-estaca de pressão pode deslocar e girar pelo movimento do mecanismo de elevação.
4. Guindaste
O guindaste é instalado no bate-estaca hidráulico VY, e é usado principalmente para levantar a estaca pré-moldada; É um equipamento auxiliar do bate-estaca. A estrutura deste guindaste é similar ao guindaste hidráulico do caminhão; É composto por sistema de içamento da lança, sistema de guincho, sistema rotativo e sistema de controle hidráulico. O sistema de controle hidráulico inclui uma válvula manual múltipla, controlar a válvula multi-vias correspondente e alcança as atividades de amplitude, enrolamento, rotação e mais.
5. Princípio de funcionamento
Sistema de controle hidráulico: O óleo de pressão hidráulica flui através de junta rotativa para sistema de guindaste fornecido pela bomba hidráulica. A pressão do sistema é determinada pela válvula de descarga da válvula multidirecional, o ajuste de pressão é de 18 Mpa. A operação manual pode atingir a torre, o guindaste, braço rotativo e lança, estendendo e retraindo.
