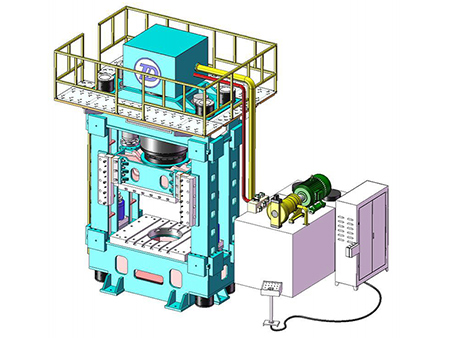

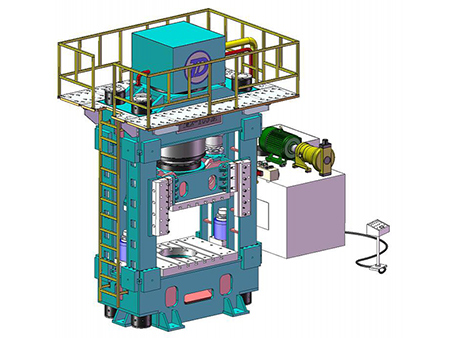

Prensas Hidráulicas (com estrutura)
Solicite uma cotação
A prensa hidráulica com estrutura é usada principalmente nos campos de fabricação de discos e aros de rodas e anéis de trava/flanges para processos de formação, expansão, alargamento, perfuração e alimentação. Devido às características específicas da máquina, basta trocar as ferramentas utilizadas e os usuários podem realizar processos de reforço, corte (dispositivo de amortecimento opcional), dobra, flangeamento, extrusão a frio e outros processos de perfuração de materiais metálicos, bem como nivelamento, encaixe por pressão e formação de compressão de pó, produtos abrasivos, produtos plásticos e materiais isolantes.
Características
- O corpo da máquina é projetado de forma otimizada com computadores. A estrutura do chassi soldada totalmente em chapa de aço produz uma excelente capacidade de classificação de precisão.
- O controle hidráulico utiliza um sistema integrado de válvula de cartucho, com operação confiável, grande vazão, pequeno vazamento interno, longa vida útil, sistema altamente integrado e linha de conexão e pontos de vazamento reduzidos.
- O controle centralizado por botão é usado, e há três modos de operação disponíveis: ajustável, manual e semiautomático (passagem única de curso fixo e passagem única de pressão fixa).
- Um trilho-guia de 4 cantos e 8 direções permite uma excelente precisão de orientação e uma forte resistência à deflexão de carga. É usada lubrificação central.
- O bloco deslizante se move em alta velocidade e apresenta uma excelente eficiência de trabalho.
- A pressão de trabalho do bloco deslizante, a faixa de curso de operação rápida sem carga e a operação com carga lenta são ajustáveis de acordo com a tecnologia de processamento.
Parâmetros técnicos
| Projeto | Unidade | Modelo | |||||||||||||
| YD34-100 | YD34-160 | YD34-200B | YD34-250 | YD34-315 | YD34-500 | YD34-630 | YD34-800 | YD34-1000 | YD34-1250 | YD34-1600 | YD34-2000 | YD34-2500 | |||
| Força nominal | KN | 1000 | 1600 | 2000 | 2500 | 3150 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 | 25000 | |
| Força de ejeção | KN | 800 | 1000 | -- | 800 | 400 | -- | 1000 | 1000 | 1000 | 2000 | -- | -- | -- | |
| Traço do controle deslizante | mm | 800 | 800 | 710 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 1200 | |
| Derrame de ejeção | mm | 350 | 350 | -- | 350 | 250 | -- | 350 | 350 | 350 | 300 | -- | -- | -- | |
| Altura aberta | mm | 1100 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 | 2500 | |
| Velocidade do selector | Descendente inactivo | mm/s | 150 | 150 | 200 | 200 | 150 | 180 | 200 | 200 | 250 | 150 | 200 | 150 | 150 |
| Processamento | mm/s | 8-15 | 6-12 | 8-18 | 6-12 | 8-15 | 8-16 | 8-16 | 8-19 | 8-20 | 8-20 | 8-16 | 8-16 | 5-12 | |
| Curso de retorno | mm/s | 100 | 100 | 150 | 120 | 140 | 160 | 150 | 170 | 200 | 200 | 160 | 100 | 120 | |
| Velocidade de ejeção | Ejeção | mm/s | 70 | 25 | -- | 50 | 100 | -- | 80 | 100 | 80 | 80 | -- | -- | -- |
| Retorno | mm/s | 140 | 100 | -- | 100 | 150 | -- | 220 | 240 | 220 | 220 | -- | -- | -- | |
| Dimensões da mesa de trabalho | Frente-Verso | mm | 1200 | 1200 | 1200 | 1200 | 1500 | 2200 | 1800 | 2200 | 2000 | 1800 | 2000 | 3000 | 2800 |
| Esquerda-Direita | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1500 | 1400 | 1500 | 1400 | 1600 | 1800 | 2200 | 2400 | |
| Potência do motor | kW | 11 | 11 | 22 | 22 | 22 | 45 | 46 | 70 | 91 | 125 | 128 | 180 | 160 | |
