Capacitor eletrolítico com carcaça de plástico

Solicite uma cotação

Sobre nós: http://filtrationcartridge.com.br/9-4-in-line-filter-housing.html

O capacitor eletrolítico com carcaça de plástico é um capacitor industrial não indutivo, encapsulado com uma resina epóxi retardadora de chama e possui uma carcaça de plástico. Soldado com fio de cobre estanhado ou terminais de cobre, este capacitor de polipropileno metalizado pode ser instalado diretamente na placa do PCB. Nosso capacitor eletrolítico pode ser usado no capacitor AC/DC e amplamente aplicado em diferentes tipos de equipamentos eletrônicos de potência.

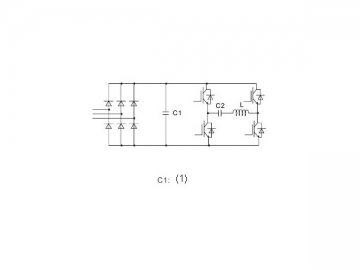

Diagrama do circuito típico do capacitor eletrolítico com carcaça de plástico

(1) capacitor eletrolítico

Parâmetros do capacitor eletrolítico com carcaça de plástico

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/85/21
Tensão nominal		400VDC-1,200VDC
Capacitância nominal		1.0μF -50μF
Tolerância de capacidade		±5%(J), ±10%(K)
Testing Voltage	Entre os terminais	1.5×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de elevação de pulso (dv/dt)		≥50V/μS

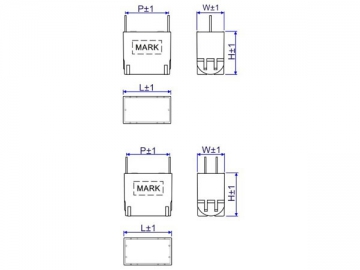

Especificações gerais do capacitor eletrolítico com carcaça de plástico

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A	P
800VDC	3.3μF	36	19.5	32	31
	5μF	42	24	38	33
	8μF	42	24	38	33
	10μF	42	33	45.5	33
	12μF	42	36	52	33
	15μF	42	36	52	33
