Capacitor de polipropileno metalizado CBB20, plano e axial Fabricantes

Capacitor de polipropileno metalizado CBB20, plano e axial

Solicite uma cotação

Sobre nós: http://shielding-tape.com.br/3-4-copper-metallized-pp-film.html

Encapsulado com fita adesiva PET, o capacitor MKP CBB20 possui tensão envolvida com filme de prolipropileno metalizado do tipo não indutivo. Este capacitor MKP CBB20, é soldado axialmente por fio de cobre estanhado.

Nosso capacitor de polipropileno metalizado tem como características: tamanho pequeno, propriedade de isolamento alto, fator de dissipação baixo, baixa elevação de temperatura, fácil instalação, etc. Este capacitor é usado em vários circuitos com filtro, circuitos com supressão de ruído, circuitos de impulso baixo da fonte de alimentação e divisores de frequência de aúdio.

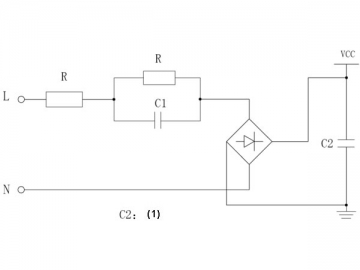

Diagrama do circuito típico do capacitor de polipropileno metalizado CBB20

(1) capacitor de polipropileno metalizado

Parâmetros do capacitor de polipropileno metalizado CBB20

Padrão de referência		GB10190, IEC 60384-16
Categoria climática		40/85/21
Tensão nominal		250VDC-630VDC
Capacitância nominal		1μF -40μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.6×UR(VDC)/10s
Resistência de isolamento (20℃)	Entre os terminais	≥30,000MΩ, CR≤0.33μF (100Vdc,60s) ≥7, 500S, CR >0.33μF (100Vdc,60s)
	Entre os terminais e a carcaça	≥100,000MΩ ( 100Vdc,60s)
Tangente do ângulo de perdas (20℃)		≤0.002 (1KHz)

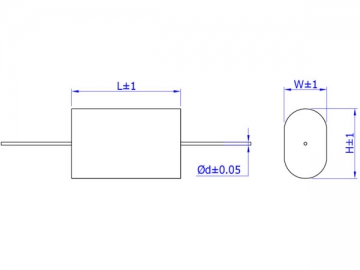

Dimensões padrão do capacitor de polipropileno metalizado CBB20

(Unidade: mm)
Capacitância nominal	250/275VDC				400VDC				630VDC
Capacitância nominal	C	L	A	Фd	C	L	A	Фd	C	L	A	Фd
1.0μF	25	5.0	12	0.8	25	8.0	14	0.8	25	11.5	19	0.8
1.2μF	25	6.5	13	0.8	25	9.0	15	0.8	25	13.5	19	0.8
1.5μF	25	7.5	14	0.8	25	10	16.5	0.8	25	14.5	22	0.8
2.0μF	25	9.0	15.5	0.8	25	12	18.5	0.8	25	14	22	0.8
2.2μF	26	9.5	15.5	0.8	25	13	19	0.8	31	16	22.5	0.8
2.5μF	26	10.0	16.5	0.8	25	14	20	0.8	31	17	23.5	0.8
3.3μF	26	12	18	0.8	31	13	19.5	0.8	31	20	26.5	0.8
3.5μF	26	12.5	18.5	0.8	31	13.5	20	0.8	36	18.5	24	0.8
4.0μF	26	13.5	19.5	0.8	31	15	21	0.8	36	19.5	26	0.8
4.7μF	26	14.5	21	0.8	31	16	22.5	0.8	36	21.5	28	0.8
5.6μF	31	14	20	0.8	31	18	24	0.8	36	24	30	0.8
6.8μF	31	15.5	21.5	0.8	31	20	26.5	0.8	46	22	28	0.8
8.2μF	31	17	23.5	0.8	36	19.5	26	0.8	46	24.5	30	0.8
10.0μF	31	19.5	25.5	1.0	36	22	28.5	1.0	46	26.5	33	1.0
