Capacitor de polipropileno metalizado CBB21 Fabricantes

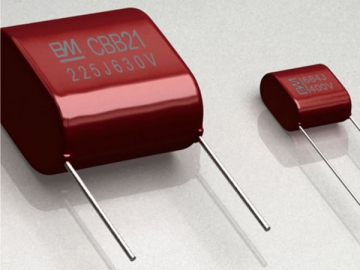

Capacitor de polipropileno metalizado CBB21

Solicite uma cotação

Sobre nós: http://shielding-tape.com.br/3-4-copper-metallized-pp-film.html

O capacitor MKP CBB21 é um tipo de capacitor de polipropileno metalizado, cuja a tensão é envolvida em um filme de polipropileno, tipo não indutivo. Este capacitor é revestido com uma resina epóxi retardadora de chama e têm fios de cobre estanhado.

Nosso capacitor de polipropileno metalizado apresenta não somente uma forte resistência a umidade e uma excelente capacidade de auto regeneração, mas também alta propriedade de isolamento, baixo fator de dissipação e baixa elevação de temperatura, etc.

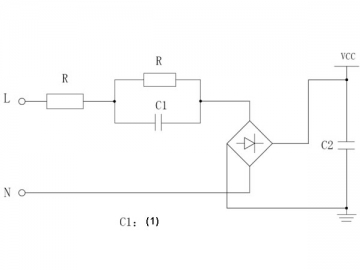

Diagrama do circuito tipico do capacitor de polipropileno metalizado CBB21

(1) capacitor de polipropileno metalizado

Parâmetros do capacitor de polipropileno metalizado CBB21

Padrão de referência		GB10190, IEC 60384-16
Categoria climática		40/85/21
Tensão nominal		250VDC-630VDC
Capacitância nominal		0.1μF -10μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.6×UR(VDC)/10s
Resistência de isolamento (20℃)	Entre os terminais	≥30,000MΩ, CR≤0.33μF (100Vdc,60s) ≥7,500S, CR >0.33μF (100Vdc,60s)
	Entre os terminais e a carcaça	≥100,000MΩ ( 100Vdc,60s)
Tangente do ângulo de perdas (20℃)		≤0.002 (1KHz)

Dimensões padrão do capacitor de polipropileno metalizado CBB21

(Unidade: mm)
Capacitância nominal	250/275VDC					400VDC					630VDC
Capacitância nominal	C	L	A	P	Фd	C	L	A	P	Фd	C	L	A	P	Фd
0.10μF	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8
0.22μF	18	6.5	12.5	15.0	0.8	18	6.5	12.5	15.0	0.8	18	9.5	15.5	15.0	0.8
0.33μF	18	6.5	12.5	15.0	0.8	18	7.5	14	15.0	0.8	23	8.5	15	20.0	0.8
0.47μF	23	7.0	14.5	20.0	0.8	23	7.0	14.5	20.0	0.8	23	9.5	17.5	20.0	0.8
0.68μF	23	8.0	16	20.0	0.8	23	8.0	16	20.0	0.8	23	11.5	19	20.0	0.8
0.82μF	23	7.0	14.5	20.0	0.8	23	9.0	16.5	20.0	0.8	23	12.5	20	20.0	0.8
1.0μF	24	7.5	15.5	20.0	0.8	24	10	17.5	20.0	0.8	24	14	21.5	20.0	0.8
1.2μF	24	8.5	16.0	20.0	0.8	24	11	18.5	20.0	0.8	29.5	13	21	26.0	0.8
1.5μF	24	9.5	17.0	20.0	0.8	24	12	20	20.0	0.8	29.5	14.5	22	26.0	0.8
2.0μF	24	10.5	18.5	20.0	0.8	24	14	22	20.0	0.8	29.5	17	25	26.0	0.8
2.2μF	24	11.5	19.0	20.0	0.8	29.5	12.5	20	26.0	0.8	29.5	18	25.5	26.0	0.8
2.5μF	24	12	20	20.0	0.8	29.5	13	21	26.0	0.8	29.5	19	27	26.0	0.8
3.0μF	24	13.5	21	20.0	0.8	29.5	14.5	22	26.0	0.8	35	18.5	26.5	31.0	0.8
3.3μF	24	14	21.5	20.0	0.8	29.5	15	23	26.0	0.8	35	19.5	27.5	31.0	0.8
