Acumulador hidráulico YDA

Solicite uma cotação

WebSite: http://hydraulicvalve-br.com/6-hydraulic-accumulator.html

O acumulador hidráulico é um dispositivo hidráulico leve e compacto que armazena energia por meio de fluido pressurizado e libera energia quando necessário. Ele possui um invólucro cilíndrico ou esférico com um diafragma interno de borracha flexível que separa a câmara de gás da câmara de fluido hidráulico.

Usado em sistemas hidráulicos, o acumulador de membrana absorve picos de pressão, estabiliza o fluxo de fluido e reduz vibrações, melhorando o desempenho hidráulico geral e protegendo os componentes do sistema. Seu tamanho compacto e operação confiável o tornam ideal para máquinas móveis e industriais, onde espaço e peso são considerações críticas.

Símbolo hidráulico 1

Especificações

Acumulador hidráulico série YDA	Código do modelo
Volume nominal	0.075L,0.16L,0.32L,0.5L,0.75L,1.0L,1.4L,2.0L,2.8L,3.5L
Pressão máxima de operação	210bar,330bar
Tamanho da porta da válvula	1:M28×1.5
Material do diafragma	1:NBR 2:ECO
Porta de fluido com rosca interna	1:G 1/2" 2:G 3/4"
Porta de fluido com rosca externa	1:G 1/2" 2:M33×1.5 3:M45×1.5
Pressão de pré-carga	00:sem necessidade de pré-carga de gás 15: pressão de pré-carga de gás de 15 bar
Número do design	10

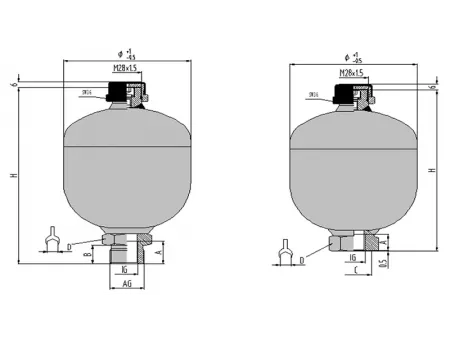

Opções do modelo

Modelo	Volume nominal	Pressão máxima de operação	Material do diafragma	Porta do fluido		A	B	C	D	Porta do gás	Diâmetro Ø	Altuera H	Relação de pressão máxima admissível	ΔP admissível	Desenho No.
Modelo	Volume nominal	Pressão máxima de operação	Material do diafragma	Rosca interna IG	Rosca externa AG	A	B	C	D	Porta do gás	Diâmetro Ø	Altuera H	Relação de pressão máxima admissível	ΔP admissível	Desenho No.
YDA-0.075-210-1-1-1	0.075	210	NBR	G 1/2		14	–	29	32	M28×1.5	66	117	1:8	140	10002600-101
YDA-0.16-210-1-1-1	0.16	210	NBR	G 1/2		14	–	29	32	M28×1.5	76	124	1:8	140	10002600-102
YDA-0.32-210-1-1-1	0.32	210	NBR	G 1/2		14	–	29	32	M28×1.5	95	143	1:8	140	10002600-103
YDA-0.32-330-1-1-1	0.32	330	NBR	G 1/2		14	–	29	32	M28×1.5	99	147	1:8	150	10002600-104
YDA-0.5-210-1-1-1	0.5	210	NBR	G 1/2		17	–	34	41	M28×1.5	103	149	1:8	140	10002600-105
YDA-0.5-210-1-1-1/2	0.5	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	103	165	1:8	140	10002600-106
YDA-0.5-330-1-1-1	0.5	330	NBR	G 1/2		17	–	34	41	M28×1.5	112	159	1:8	150	10002600-107
YDA-0.5-330-1-1-1/2	0.5	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	112	175	1:8	150	10002600-108
YDA-0.75-210-1-1-1	0.75	210	NBR	G 1/2		17	–	34	41	M28×1.5	122	169	1:8	140	10002600-109
YDA-0.75-210-1-1-1/2	0.75	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	122	185	1:8	140	10002600-110
YDA-0.75-330-1-1-1	0.75	330	NBR	G 1/2		17	–	34	41	M28×1.5	126	173	1:8	150	10002600-111
YDA-0.75-330-1-1-1/2	0.75	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	126	189	1:8	150	10002600-112
YDA-1.0-210-1-1-1	1.0	210	NBR	G 1/2		17	–	34	41	M28×1.5	136	178	1:8	140	10002600-113
YDA-1.0-210-1-1-1/2	1.0	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	136	194	1:8	140	10002600-114
YDA-1.0-330-1-1-1	1.0	330	NBR	G 1/2		17	–	34	41	M28×1.5	140	182	1:8	150	10002600-115
YDA-1.0-330-1-1-1/2	1.0	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	140	198	1:8	150	10002600-116
YDA-1.4-210-1-1-1	1.4	210	NBR	G 1/2		17	–	34	41	M28×1.5	150	205	1:8	140	10002600-117
YDA-1.4-210-1-1-1/2	1.4	210	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	150	221	1:8	140	10002600-118
YDA-1.4-330-1-1-1	1.4	330	NBR	G 1/2		17	–	34	41	M28×1.5	158	213	1:8	150	10002600-119
YDA-1.4-330-1-1-1/2	1.4	330	NBR	G 1/2	M33×1.5	20	20	–	41	M28×1.5	158	229	1:8	150	10002600-120
YDA-2.0-210-1-1-2	2.0	210	NBR	G 3/4		16	–	36	41	M28×1.5	168	230	1:4	140	10002600-121
YDA-2.0-210-1-1-2/3	2.0	210	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	168	247	1:4	140	10002600-122
YDA-2.0-330-1-1-2	2.0	330	NBR	G 3/4		16	–	36	41	M28×1.5	172	234	1:4	150	10002600-123
YDA-2.0-330-1-1-2/3	2.0	330	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	172	251	1:4	150	10002600-124
YDA-2.8-210-1-1-2	2.8	210	NBR	G 3/4		16	–	36	41	M28×1.5	168	264	1:4	140	10002600-125
YDA-2.8-210-1-1-2/3	2.8	210	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	168	281	1:4	140	10002600-126
YDA-2.8-330-1-1-2	2.8	330	NBR	G 3/4		16	–	36	41	M28×1.5	172	272	1:4	150	10002600-127
YDA-2.8-330-1-1-2/3	2.8	330	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	172	289	1:4	150	10002600-128
YDA-3.5-210-1-1-2	3.5	210	NBR	G 3/4		16	–	36	41	M28×1.5	168	316	1:4	140	10002600-129
YDA-3.5-210-1-1-2/3	3.5	210	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	168	333	1:4	140	10002600-130
YDA-3.5-330-1-1-2	3.5	330	NBR	G 3/4		16	–	36	41	M28×1.5	172	320	1:4	150	10002600-131
YDA-3.5-330-1-1-2/3	3.5	330	NBR	G 3/4	M45×1.5	20	20	–	46	M28×1.5	172	337	1:4	150	10002600-132

Símbolo hidráulico 2

Especificações

Acumulador de hidráulico série YDA	Código do modelo
Volume nominal	0.075L,0.16L,0.32L,0.5L,0.75L
Pressão máxima de operação	70bar
Tamanho da porta da válvula	0:nenhum
Material do diafragma	1:NBR 2:ECO
Porta de fluido	0:G 1/2" (rosca interna) 1:G 1/2" (rosca externa)
Pressão de pré-carga	15: pressão máxima de pré-carga de gás de 15 bar
Número do design	10

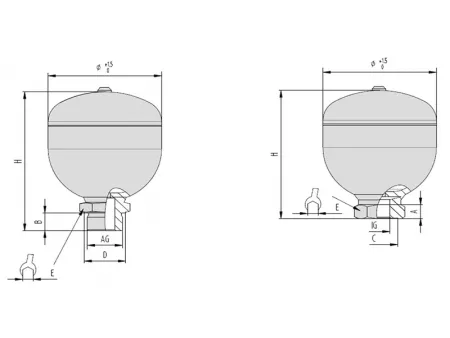

Opções do modelo

Modelo	Volume nominal	Pressão máxima de operação	Material do diafragma	Porta do fluido		A	B	C	D	E	Porta do gás	Diâmetro Ø	Altura H	Relação de pressão máxima admissível	ΔP admissível
Modelo	Volume nominal	Pressão máxima de operação	Material do diafragma	Rosca interna IG	Rosca externa AG	A	B	C	D	E	Porta do gás	Diâmetro Ø	Altura H	Relação de pressão máxima admissível	ΔP admissível
YDA-0.075-70-0-1-1	0.075	70	NBR		G 1/2	–	16	–	27	32	-	66	107	1:6	50
YDA-0.075-70-0-1-0	0.075	70	NBR	G 1/2		14	–	34	–	41	-	66	98	1:6	50
YDA-0.16-70-0-1-1	0.16	70	NBR		G 1/2	–	16	–	27	32	-	76	114	1:6	50
YDA-0.16-70-0-1-0	0.16	70	NBR	G 1/2		14	–	34	–	41	-	76	105	1:6	50
YDA-0.32-70-0-1-1	0.32	70	NBR		G 1/2	–	16	–	27	32	-	89	127	1:6	50
YDA-0.32-70-0-1-0	0.32	70	NBR	G 1/2		14	–	34	–	41	-	89	118	1:6	50
YDA-0.5-70-0-1-1	0.5	70	NBR		G 1/2	–	16	–	27	32	-	103	139	1:6	50
YDA-0.5-70-0-1-0	0.5	70	NBR	G 1/2		14	–	34	–	41	-	103	130	1:6	50
YDA-0.75-70-0-1-1	0.75	70	NBR		G 1/2	–	16	–	27	32	-	122	159	1:6	50
YDA-0.75-70-0-1-0	0.75	70	NBR	G 1/2		14	–	34	–	41	-	122	150	1:6	50
YDA-0.075-70-0-2-1	0.075	70	ECO		G 1/2	–	16	–	27	32	-	66	107	1:6	50
YDA-0.075-70-0-2-0	0.075	70	ECO	G 1/2		14	–	34	–	41	-	66	98	1:6	50
YDA-0.16-70-0-2-1	0.16	70	ECO		G 1/2	–	16	–	27	32	-	76	114	1:6	50
YDA-0.16-70-0-2-0	0.16	70	ECO	G 1/2		14	–	34	–	41	-	76	105	1:6	50
YDA-0.32-70-0-2-1	0.32	70	ECO		G 1/2	–	16	–	27	32	-	89	127	1:6	50
YDA-0.32-70-0-2-0	0.32	70	ECO	G 1/2		14	–	34	–	41	-	89	118	1:6	50
YDA-0.5-70-0-2-1	0.5	70	ECO		G 1/2	–	16	–	27	32	-	103	139	1:6	50
YDA-0.5-70-0-2-0	0.5	70	ECO	G 1/2		14	–	34	–	41	-	103	130	1:6	50
YDA-0.75-70-0-2-1	0.75	70	ECO		G 1/2	–	16	–	27	32	-	122	159	1:6	50
YDA-0.75-70-0-2-0	0.75	70	ECO	G 1/2		14	–	34	–	41	-	122	150	1:6	50
