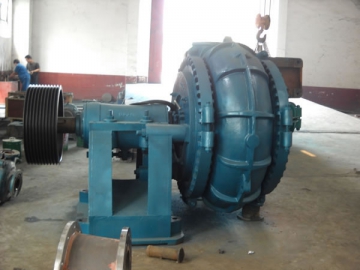

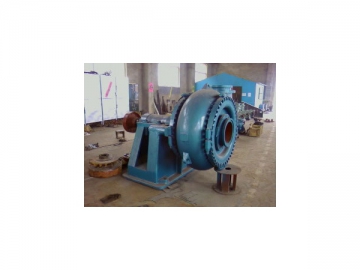

Bomba draga (Bomba centrífuga para navio de dragagem)
A bomba draga série ZN são bombas centrífugas de sucção e estágio únicos utilizadas em embarcações de dragagem para mover sedimentos do fundo dos corpos de água. Esta bomba de escavação tem excelente desempenho de cavitação, que facilita a dragagem profunda e também permite que a bomba transporte sedimentos em maior concentração.
A bomba draga tem um declínio acentuado em sua curva de desempenho, o que permite uma maior adaptação a descarga de mudanças do cabeçote. A velocidade de rotação e o diâmetro do rotor podem ser alterados para permitir que a bomba draga possa fazer inúmeros ajustes e configurações.
Parâmetros da bomba draga
| Modelo | Taxa de vazão Q (m³/h) | Altura manométrica H (m) | Velocidade de rotação n (r/m) | Eficiência máx. η (％) | NPSH r (m) | Diâmetro externo (mm) | Diâmetro interno (mm) | Diâmetro máx. das partículas transitáveis (mm) | Peso (kg) |
| 600-800 | 20-40 | 700-900 | 60-65 | <4.5 | 200 | 250 | 178 | 2,500 | |
| 750-1,000 | 40-65 | 700-850 | 70-72 | <4.0 | 200 | 250 | 180 | 3,000 | |
| 950-1,100 | 20-40 | 500-700 | 65-70 | <4.0 | 250 | 300 | 220 | 3,000 | |
| 1,100-1,300 | 40-65 | 500-650 | 70-74 | <4.0 | 250 | 350 | 144 | 3,513 | |
| 1,500-1,800 | 20-40 | 400-600 | 65-68 | <4.0 | 300 | 350 | 241 | 6,000 | |
| 1,800-2,200 | 40-65 | 400-550 | 74-78 | <4.0 | 300 | 450 | 241 | 7,000 | |
| 2,600-3,000 | 40-65 | 400-550 | 74-78 | <4.5 | 350 | 450 | 245 | 7,300 | |
| 2,800-3,200 | 20-40 | 400-550 | 74-78 | <4.5 | 400 | 450 | 250 | 7,500 | |
| 3,200-3,850 | 40-67 | 350-500 | 76-80 | <4.5 | 450 | 600 | 254 | 7,850 | |
| 3,600-4,200 | 20-40 | 220-320 | 72-75 | <4..8 | 500 | 600 | 330 | 8,000 | |
| 4,500-5,500 | 40-65 | 350-450 | 78-80 | <4.8 | 500 | 650 | 250 | 11,300 | |
| 7,000 | 62 | 470 | 80 | <6 | 600 | 700 | 220 | 30,000 | |
| 7,000 | 30 | 380 | 83 | <6 | 600 | 700 | 220 | 16,000 | |
| 10,000 | 85 | 380 | 85 | <6 | 700 | 760 | 280 | 45,000 | |
| 10,000 | 28 | 280 | 85 | <6 | 700 | 760 | 280 | 21,000 | |
| 12,500 | 59 | 349 | 81 | <6 | 750 | 800 | 300 | 40,000 | |
| 12,500 | 32 | 258 | 81 | <6 | 750 | 800 | 300 | 23,000 | |
| 12,500 | 32 | 258 | 81 | <6 | 750 | 800 | 300 | 23,000 | |
| 14,400 | 70 | 330 | 85 | <6 | 850 | 900 | 320 | 65,000 | |
| 16,000 | 30 | 175 | 85 | <6 | 900 | 1,000 | 340 | 80,000 | |
| 16,000-25,000 | 23-76 | 187-290 | 85-87 | <6 | 1,000 | 1,200 | 350 | 121,000 |
Vantagens
Configuração
A estrutura do cabeçote da bomba consiste em uma caixa de engrenagens de redução, uma acoplamento altamente flexível e um sistema de localização dos navios, a nossa bomba draga é uma combinação perfeita para as embarcações de dragagem.
Instalação fácil
O invólucro frontal desta bomba industrial é fácil de montar e desmontar e pode ser feito usando ferramentas especiais.
Taxa de vazão elevada
Nossa bomba draga tem alta taxa de vazão pois possui uma passagem ampla.
Manutenção baixa
Ter vida útil longa é um dos fatores que consideramos importante quando estamos projetando as nossos bombas draga e todas as suas peças e componentes. Trabalhamos para que elas tenham um ciclo de substituição similar. Estas medidas contribuem para que se tenha um baixo custo manutenção e pouco tempo de inatividade.
Resistência à abrasão e a corrosão
O rotor, a carcaça, a placa de revestimento e os componentes da passagem do fluxo são fabricados a partir de uma liga de ferro fundido de alta resistência ao desgaste, com uma dureza de 50HRC. Do mesmo modo, a nossa bomba draga possui excelente resistência a abrasão e ao impacto.
Aplicações
A bomba draga é a preferida por muitos fabricantes e empresas de manutenção de equipamentos de dragagem. Esta bomba horizontal é utilizada com sucesso em aplicações de dragas com rodas de pá e dragas de sucção de corte, com capacidade de 80m³/h, 100m³/h, e 120m³/h.
