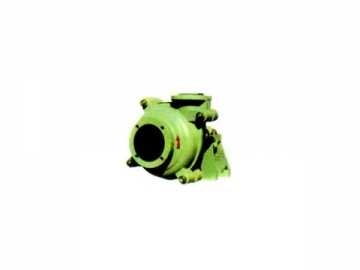

Bomba de polpa (Bomba centrífuga fabricada com ferro fundido de alta liga)
A bomba de polpa da série ZD é fabricada em 23 tipos de modelos diferentes, com alturas manométricas que variam entre 3.3 m a 150 m. Como um fabricante especializado em bomba de polpa, nós desenvolvemos esta bomba centrífuga fabricada totalmente com ferro fundido de alta liga.
Além da alta eficiência e excelente resistência ao desgaste, as nossas bombas de polpa apresentam componentes de fluxo que foram especificamente projetados com a finalidade de realizar a movimentação de determinados meios da maneira mais fácil e eficaz possível.
Principais parâmetros técnicos da bomba de polpa
| Diâmetro de saída | 25-600 mm |
| Taxa de vazão | 4-5,600 m³/h |
| Altura manométrica | Bomba de simples estágio com alcance máximo de 150 m |
| Tamanho da partícula transitável | 5-152 mm |
| Velocidade de rotação | 590-2,950 r/min |
| Motor compatível | 0.55-500 kW |
Diagrama estrutural da bomba de polpa
1. Impulsor
2. Tampa traseira
3. Tubo de entrada
4. Tubo de saída
5. Tampa da extremidade
6. Vedação mecânica
7. Anel de desmontagem
8. Acoplamento
9. Suporte
10. Base
Características estruturais
1. Corpo da bomba

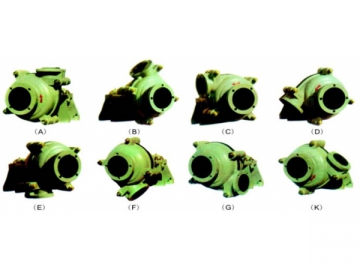

O corpo da bomba possui um invólucro único com uma saída, que pode ser girada em 8 ângulos diferentes em incrementos de 45°.
2. Suporte de bomba
Esse suporte para bomba de polpa centrífuga de simples estágio é fracionado e com suspensão, de modo a oferecer maior estabilidade.
3. Vedação do eixo
Há três opções de vedação do eixo disponíveis aos nossos clientes: vedações de acionamento por pressão, vedações por pressão e vedações mecânicas.
Seleção do modelo da bomba de polpa
| Modelo | Potência máx. | Taxa de vazão | Altura manométrica | Velocidade de rotação | Eficiência máx. | NPSH | Diâmetro máx. das partículas transitáveis | Peso |
| N(kW) | Q(m³/h) | H(m) | n(r/min.) | η (%) | r(m) | (mm) | T(Kg) | |
| 500 | 1,664-5,600 | 5.2-27.8 | 300-595 | 88.3 | 2.2 | 152 | 4,900 | |
| 400 | 580-2,403 | 8.9-53.1 | 490-989 | 81.1 | 4.3 | 96 | 2,790 | |
| 90 | 138-638 | 5.7-30.4 | 490-980 | 80.8 | 2.0 | 51 | 1,750 | |
| 450 | 156-704 | 28.9-150.0 | 700-1,480 | 70.7 | 2.1 | 39 | 1,657 | |
| 132 | 139-630 | 11.3-53.7 | 490-990 | 78.1 | 2.3 | 56 | 1,540 | |
| 55 | 62-279 | 9.3-44.6 | 490-980 | 65.7 | 2.1 | 30 | 1,470 | |
| 132 | 122-503 | 11.2-61.2 | 700-1,490 | 73.1 | 2.6 | 40 | 830 | |
| 220 | 71-305 | 29.1-147.0 | 700-1,490 | 57.9 | 2.4 | 18 | 890 | |
| 90 | 47-228 | 14.8-83.5 | 700-1,480 | 58.7 | 2.2 | 22 | 810 | |
| 90 | 41-219 | 12.1-76.4 | 700-1,480 | 51.8 | 2.4 | 24 | 800 | |
| 90 | 53-233 | 13.1-66.6 | 700-1,480 | 51.8 | 2.4 | 24 | 800 | |
| 75 | 61-268 | 12.0-61.0 | 700-1,480 | 70.4 | 1.7 | 29 | 620 | |
| 90 | 40-171 | 18.5-94.1 | 700-1,480 | 58.7 | 3.4 | 18 | 1,420 | |
| 75 | 77-323 | 8.8-45.9 | 700-1,480 | 73.2 | 1.9 | 42 | 550 | |
| 37 | 41-167 | 8.9-47.1 | 700-1,480 | 62.4 | 1.5 | 16 | 480 | |
| 55 | 34-159 | 12.2-63.2 | 700-1,480 | 62.1 | 2.1 | 16 | 490 | |
| 22 | 21-99 | 7.0-35.6 | 700-1,480 | 54.6 | 2.2 | 19 | 260 | |
| 30 | 16-76 | 9.5-51.7 | 700-1,470 | 45.1 | 1.2 | 10 | 320 | |
| 18.5 | 16-78 | 6.1-36.3 | 700-1,460 | 48.5 | 0.8 | 16 | 210 | |
| 45 | 16.8-74.7 | 13.7-88.6 | 1,400-2,950 | 42.5 | 2.6 | 9 | 185 | |
| 15 | 7.9-37.1 | 10.7-57.5 | 1,400-2,930 | 53.0 | 0.9 | 7 | 160 | |
| 4 | 4.7-19.9 | 3.3-21.6 | 700-1,440 | 38.0 | 3.3 | 5 | 107 | |
| 5.5 | 4.4-19.3 | 6.2-34.4 | 1,390-2,900 | 41.8 | 1.3 | 8 | 89 |
