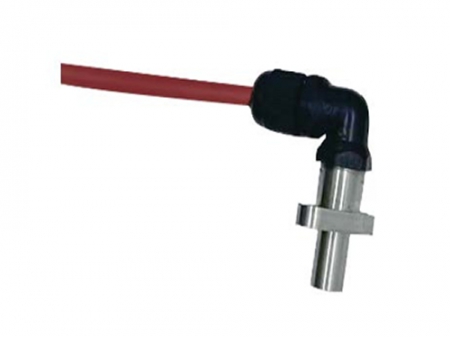

Sensor de velocidade de canal duplo, série ECVS

Sensor de velocidade de canal duplo, série ECVS
Sensor de velocidade de canal duplo, série ECVS
Sensor de velocidade de canal duplo, série ECVS
Solicite uma cotação

O sensor de velocidade de canal duplo da série ECVS se basiea no princípio de corrente de Foucault (não magnético) e é adequado para ser usado em conjunto com uma roda de polo de alumínio (ou outro metal condutor não magnético) para gerar dois sinais de onda quadrada com deslocamento de fase nominal de 90°, indicando as velocidades de rotação e o sentido de rotação.

Esse sensor de velocidade de canal duplo usa rodas-alvo leves feitas de liga de alumínio para economizar peso. Manutenção reduzida é garantida nesse produto, pois a superfície de medição não atrai partículas magnéticas, como pó férrico ou limalha. O sensor de velocidade é ideal para operação na presença de partículas férricas devido ao sistema de medição não magnético.

A Yuanben fornece sensores de velocidade personalizados e padrão para aplicações automotivas, ferroviárias, de energia e industriais.

Características
  • Operação livre de manutenção e desgaste devido à medição de rotação sem contato
  • Detecção segura de rotação lenta a partir de 0 Hz sem perda de pulso e para rotação de alta velocidade de até 25 kHz
  • Adequado para rodas-alvo condutoras de eletricidade
  • Dois canais deslocados em 90° fornecem a direção da rotação
  • Carcaça de aço inoxidável robusta e compacta, adequada para aplicações severas
  • Montagem simples em flange
  • Conexões de cabos personalizadas
Utilização
  • Veículos ferroviários: controle de tração, antiderrapante, velocidade do motor
  • Automação: medicão de velocidade e posições em engrenagens, motores e roletes
Parâmetros técnicos
Modelo ECVS-2431-055 ECVS-2431-055A
Dados elétricos
Tensão de alimentação 10-24VDC Típico 15VDC (12-30VDC)
Proteção de energia Proteção contra polaridade reversa e sobretensão
Consumo de corrente por canal ≤40 mA (sem carga)  ≤30 mA (sem carga)
Saída  PNP ou NPN  Push-pull
Sinal de saída (à prova de curto-circuito) Sinal de onda quadrada Sinal de onda quadrada com deslocamento de 2 fases
Nível do sinal de saída alto ≥Vs-1.8V ≥Vs-1.5V
Nível do sinal de saída baixo ≤1.5V < 1.5V
Frequência de saída 0 to 20 kHz 0 to 20 kHz
Taxa (depende da escala de medição e do espaço de ar) 50% ±25% 50% ±25%
Compatibilidade eletromagnética Veículos ferroviários (EN 50121-3-2) Aplicações industriais (EN61000- 6-1 a 4) Em conformidade com a EN 50155
Isolamento  500 VAC (EN 60439-1) 500V/50Hz/1min
Dados mecânicos
Módulo m da roda-alvo 2.00/3.00 Módulo 3
Largura da roda-alvo ≥10 mm (tamanhor menores sob consulta) Largura do dente ≥15 mm Profundidade do vale ≥3 mm
Forma da roda-alvo Engrenagem involuta ou engrenagem retangular 1:1 ou disco ranhurado
Material da roda-alvo Material da roda-alvo
Temperatura de operação -40℃ to 120℃
Classe de proteção IP68
Material da carcaça do sensor Aço inoxidável, lado frontal selado hermeticamente
Conexão elétrica
Comprimento do cabo 1000 mm 2000 mm
