Soluções em sensores para medição de velocidade

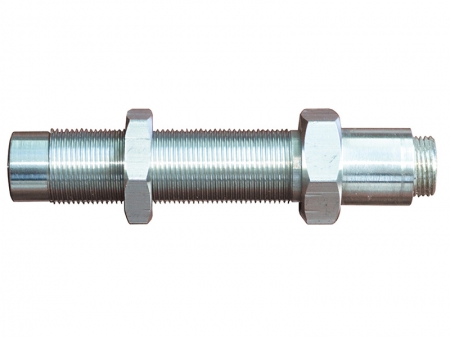

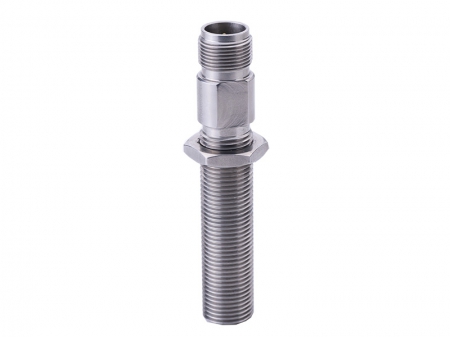

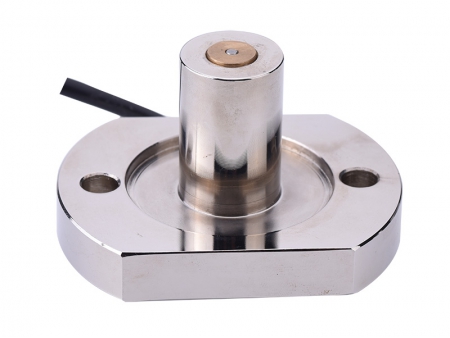

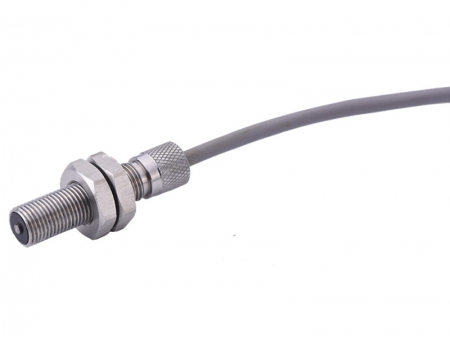

O sensor magnético de velocidade MEVS da YUANBEN é composto por um chip sensor de magnetorresistência e um invólucro de metal. Ele é usado para detectar a posição e a velocidade de rotação dos dentes de engrenagens condutoras magnéticas.

O sensor magnético de velocidade de rotação apresenta alta frequência de resposta, alta precisão, excelente anti-interferência, embalagem compacta, fácil montagem, alta confiabilidade e ampla faixa de temperatura de detecção, o que o torna aplicável em diversos setores, incluindo têxtil, transporte, metalurgia, química, aeroespacial, automotivo, robótica e maquinário.

Parâmetros técnicos
Modelo MEVS-2-2. 4-M I 2 MEV S-2-2.4-M I 0
P/N VS-08 VS-06A
Tensão de alimentação não  não
Proteção contra curto-circuito  sim  sim
Sinal de saída  onda senoidal onda senoidal
Tensão de saída proporcional à velocidade alvo  proporcional à velocidade alvo
Corrente de saída 20mA 20mA
Resistência de saída 1.7KΩ±10% 1.0 KΩ±15%
Indutância de saída 400mH±20% 250mH±20%
Faixa de velocidade de teste (RPM)  40-6000RPM 40~6000RPM
Frequência 10kHz 10kHz
Direção de rotação da engrenagem não  não
Folga de ar de trabalho 0.5-2.0mm 0.5-2.0mm
Resistência de isolamento 100MΩ 100MΩ
Código do compartimento M12*50 M1032
Direção de montagem do sensor não  não
Cabo  500mm 500mm
Faixa de temperatura -40~-125℃ -40~-125℃
Classe de proteção IP65 IP65
Material do alvo de teste aço de baixo carbono aço de baixo carbono
Tipo de engrenagem 60 dentes, módulo de engrenagem: 2  60 dentes, módulo de engrenagem: 2

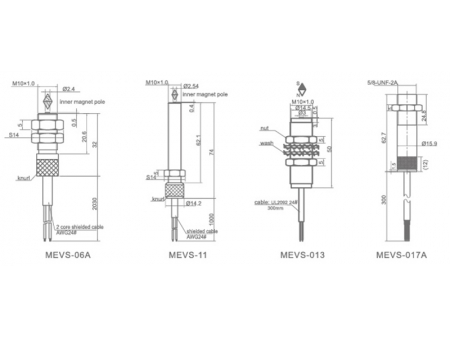

Dimensões
Utilização

    O sensor MEVS detecta diretamente engrenagens ferrosas rotativas, como engrenagens de velocidade de rede, engrenagens de transmissão de energia, transportadores e outros codificadores de eixo semelhantes baseados em engrenagens.

  • Detectores de RPM/velocidade (controle de motor)
  • Sensores de posição (detecção de até 0,002")
  • Contadores de pulso (impressoras, acionamentos de motor)
  • Sensoriamento de corrente (sistemas de controle de motor)
  • Máquinas bancárias (caixas automáticos)
  • Telecomunicações (detector de gancho liga/desliga)
  • Sensores de posição do eixo
  • Sensor de posição do virabrequim
