Centro de usinagem vertical de alta velocidade, Série V-1370 Máquina CNC de 3 eixos

Centro de usinagem vertical de alta velocidade, Série V-1370  Máquina CNC de 3 eixos
Centro de usinagem vertical de alta velocidade, Série V-1370  Máquina CNC de 3 eixos
Centro de usinagem vertical de alta velocidade, Série V-1370  Máquina CNC de 3 eixos
Centro de usinagem vertical de alta velocidade, Série V-1370  Máquina CNC de 3 eixos
Solicite uma cotação

O centro de usiangem vertical com guias lineares, V-1370 3 é destinado para usinagem precisa de produtos. Sua bancada de trabalho tem dimensões de 1400×600mm, capaz de suportar 850kg de itens usinados. Sua precisão de posicionamento é de ±0.005/300mm, e a velocidade de rotação do eixo é opcional entre 8000rpm e 12000rpm.

Características técnicas
Modelo V-1370
Curso
Curso do eixo X (mm) 1300
Curso do eixo Y (mm) 700
Curso do eixo Z (mm) 700
Distância do eixo à mesa de trabalho (mm) 120-820
Distância entre o centro do eixo árvore à coluna (mm) 770
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 1400×600
Peso máximo sobre a mesa (kg) 850
Quantidade de ranhuras em T 5
Tamanho de ranhuras em T (mm) 18
Eixo árvore
Rotação standard do spindle(r.p.m) 8000
Rotação do spindle (não-standard) (rpm) 12000
Potência do eixo (KW) 20(15)
Cone BT-40
Avanços
Avanço rápido triaxial (mm/min) 24000
Avanço de corte triaxial (mm/min) 1-10000
Outros
otência do motor de 3 eixos (KW) 3/3/4.5
Precisão de posicionamneto (mm) ±0.005/300
Precisão de repetibilidade (mm) ±0.003/300
Sistema de controle MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 1/2
Potência requerida (KVA) 35
Pressão de ar (bar) 6-7
Peso da máquina (kg) 9000
Dimensão da máquina (mm) 3550×2800×3035
Componentes do centro de usinagem vertical
  • Sistema de controle e motor

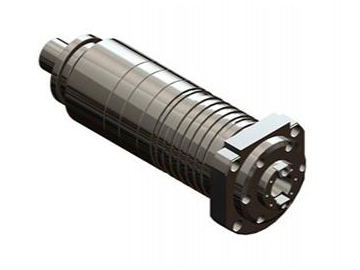

  • Fuso mecânico de transmissão direta

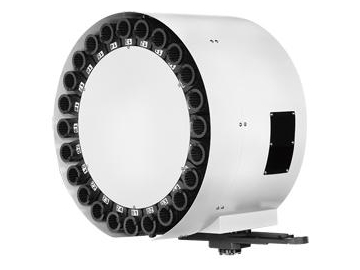

  • Depósito de ferramentas giratório, possuindo 24 ferramentas.

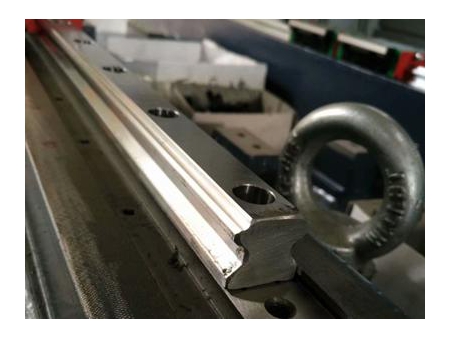

  • Guias lineares funcionando de forma estável e com usinagem de alta precisão.n

Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos .
