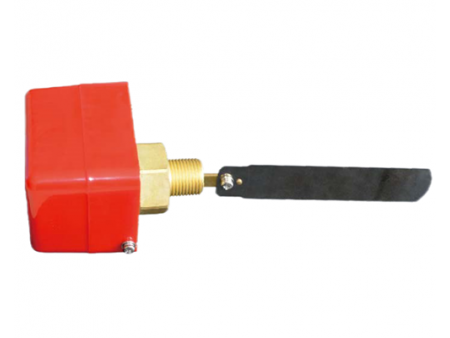

Interruptor de Fluxo (Chave de Fluxo tipo paleta) Série FSP
Os interruptores de fluxo tipo paleta são projetados para monitorar com precisão o fluxo de fluidos em tubulações de grande porte. Com confiabilidade e precisão, esses interruptores de fluxo fornecem proteção essencial para aplicações críticas de baixo e alto fluxo, incluindo resfriamento de selos de bombas, monitoramento do fluxo na entrada da bomba, sistemas de circuito de resfriamento, alarmes de taxa de fluxo (alta e baixa), detecção de falhas em válvulas, prevenção de falhas no acionamento de bombas e identificação de bloqueios ou rupturas em tubulações.Ao utilizar esses interruptores de fluxo em linha, os usuários podem monitorar efetivamente os limites mínimos e máximos de fluxo de líquido, permitindo um controle preciso de válvulas ou o estabelecimento de circuitos de controle liga/desliga. Importante destacar que o circuito elétrico permanece totalmente isolado do caminho do fluido, garantindo maior segurança e durabilidade em ambientes industriais.
- Taxa de fluxo ajustável para um desempenho consistente e estável.
- Faixa de temperatura do líquido: 0 a 120℃
- Pressão máxima de trabalho: 13,5 bar
- Corpo do interruptor feito de bronze fosforoso de alta qualidade, garantindo durabilidade em aplicações exigentes.
- Paleta de aço inoxidável, disponível em três tamanhos – 3 pol., 2 pol. e 1 pol. – para garantir compatibilidade ideal com diferentes taxas de fluxo de fluido.
Os interruptores de fluxo tipo paleta são amplamente utilizados para o controle preciso e monitoramento do fluxo de líquidos em diversas aplicações industriais. São amplamente adotados em setores como fabricação de papel, processamento de alimentos, indústria farmacêutica, petroquímica e sistemas HVAC. Esses interruptores de fluxo também apresentam desempenho confiável em sistemas de tratamento de esgoto, sistemas hidráulicos, circulação de água para resfriamento, resfriamento de equipamentos a laser, gerenciamento de água em piscinas e sistemas de lubrificação.
As aplicações comuns dos interruptores de fluxo tipo paleta da série FSP incluem compressores, permutadores de calor, turbinas, motores, caldeiras, chillers (resfriadores), válvulas, bombas e reguladores.
| Tamanho da Tubulação de Conexão | Taxa de Fluxo para Operação (L/min) | |||
| Fluxo Mínimo | Fluxo Máximo | |||
| Diminuição do fluxo | Aumento do fluxo | Diminuição do fluxo | Aumento do fluxo | |
| 1 | 18 | 21 | 45 | 50 |
| 2 | 50 | 58 | 150 | 155 |
| 3 | 100 | 115 | 225 | 260 |
| Modelo | | |
| Conexão | NPT1" | NP3/4" |
| Carcaça do Interruptor de Fluxo | Bronze fosforoso | |
| Meio (Líquido) | Água limpa | |
| Forma de Contato | Forma A, SPDT | |
| Taxa de Fluxo Operacional | 2,0 a 5 L/min | |
| Precisão do Valor de Ajuste do Fluxo | ±10% | |
| Orientação de Montagem | Conforme o sinal da direção do fluxo | |
| Fluxo Máximo | 8 a 15 L/min (queda de pressão de 10 PSI) | |
| Choque de Montagem | 30g por 11ms de duração | |
| Vibração de Montagem | 35 até 500 Hz | |
| Duração do Ciclo | 100.000 ciclos | |
| Pressão Máxima do Líquido | 150psig (1034KPa) | |
| Temperatura Mínima do Líquido | 16℃ | |
| Temperatura Máxima do Líquido | 120℃ | |
| Classificação Elétrica | 120VAC | 240VAC |
| Potência | 750W | 50W |
| Corrente de Carga Total | 16,0A | 8,8A |
| Corrente de Rotor Travado | 96A | 48A |
| Corrente Não Indutiva | 16A | 16.0A |
| Capacidade de Comutação | 125VA a 240VAC | |
| Conexão do Tubo | Rosca macho NPT de 1" ou 3/4" | |
| Conexão Elétrica | Terminais tipo parafuso | |
