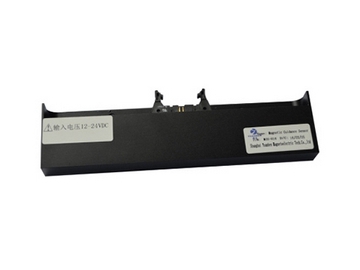

Sensor de guia magnético MGS-H01/H16

Sensor de guia magnético MGS-H01/H16
Sensor de guia magnético MGS-H01/H16
Sensor de guia magnético MGS-H01/H16
Solicite uma cotação

Soluções em sensores de guia magnético

Características
  • Alta precisão, grande espaço de ar para teste
  • Ampla faixa de tensão de alimentação de 12 a 24 Vcc, ideal para ambientes adversos
  • Compacto e fácil de instalar
  • O air-gap de detecção é superior a 40 mm, mediante solicitação do cliente
Parâmetros técnicos
Modelo MGS-H01 MGS-H16
Fonte de alimentação DC l2.6V to 24V, ondulação de 1% máx DC l2.0V to 30V, ondulação de 1% máx
Consumo de energia 30mAmax
Temperatura de operação -10 a 60°C (armazenamento: -20 a 70°C)
Umidade de operação 35% a 90% de umidade relativa (evite condensação de orvalho)
Classe de proteção IP-65
Espaço de ar de operação*  35 a 40mm (com fita magnética MGT-50)
Ímã alvo MGT-50, MGT-50 -25-A, MGT-50-25-B
Resistência de isolamento  100 MΩ
Desvio de saída Elemento de saída  Amplificador operacional 16 bits NPN coletor aberto menos de 100mA
Resistência de carga  2KΩmin.
Impedância de saída  6.5Ω máx. (Ta=23°C)
Proteção contra curto-circuito  entre a saída e o GND
Tempo de resposta 2.5ms
Faixa de tensão 2V to 8V
Tensão central  5V
Passo de passo Straight mode; 0mm to 1 00mm±30
Tensão de passo Modo reto; 0,167 V, modo de ramo direito ou esquerdo; 0,333 V
Precisão  ±15mV
Área de saída  Área  ±90 mm do centro da fita magnética
Abertura de espaço de operação 40 a 35mm, para MGT-50
Lógica de saída Negativa
Circuito Transistor coletor aberto DC 24V máx. corrente de dissipação 100mA máx.
Resposta 2.5ms

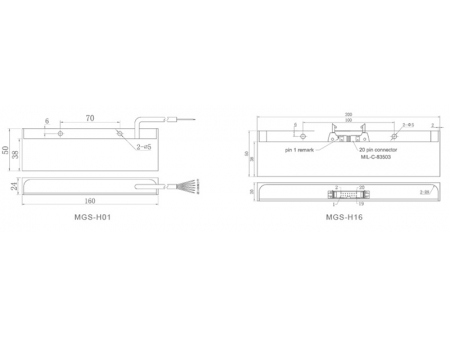

Dimensões
Utilização

Nrmalmente instalado na parte inferior do veículo não tripulado em armazéns, garantingo que o equipamento siga um caminho de guia de fita magnética disposta no chão. O MGS é um sensor usado com destaque no setor de logística ou nos armazéns da seção de lotes da linha de produção. Devido à sua alta sensibilidade, longo alcance de detecção e excelente adaptabilidade a ambientes adversos, os sensores de guia magnético desenvolvidos pela YUANBEN são ideais para a instalação de veículo não tripulado em armazéns
