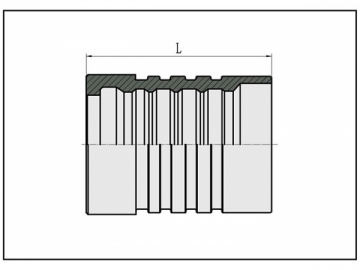

Conector terminal de descasque externo 00400 para mangueira 4SP, 4SH/10-16, R12/06-16 | Nº da peça | Furo da mangueira | Dimensões |
| DN | Traços | L |
| 00400-04 | 6 | 04 | 37.5 |
| 00400-06 | 10 | 06 | 39 |
| 00400-08 | 12 | 08 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |

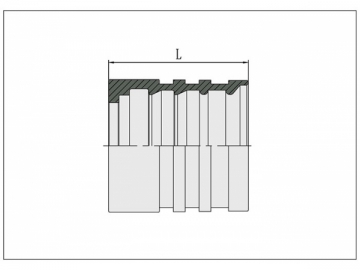

Conector terminal de descasque externo 00401 para mangueira 4SH, R12/32 | Nº da peça | Furo da mangueira | Dimensões |
| DN | Traços | L |
| 00401-20 | 32 | 20 | 59 |
| 00401-24 | 40 | 24 | 74 |
| 00401-32 | 50 | 32 | 78 |
Conector terminal de descasque externo 01400 para mangueira R12/20-24 | Nº da peça | Furo da mangueira | Dimensões |
| DN | Traços | L |
| 01400-20 | 32 | 20 | 67.5 |
| 01400-24 | 38 | 24 | 75 |
Mangueira aplicável
Mangueira espiral de arame (GB/T 10544 R12SAE 100 R12EN 856 R12)
Tubo interno: Borracha sintética resistente a óleo
Reforço: Reforço de 4 fios trançados
Tampa: Borracha sintética resistente a óleo e a intempéries
Gama de temperatura: -40 Celsius ~ 121 graus celsius
Especificações | Nº de peça da mangueira | Dn | Tamanho da mangueira | Diâmetro interno da mangueira | Diâmetro externo da mangueira | Pressão de ruptura mínima | W.p. máxima | Raio mínimo de curvatura | TerminaisDescasque externo |
|
|
| mm | Traços | in | mm | mm | MPa | MPa | mm |
| R1206 | 10 | -06 | 3/8 | 9.5 | 20.3 | 110.3 | 27.6 | 127 | 00400-06 |
| R1208 | 12 | -08 | 1/2 | 12.7 | 23.8 | 110.3 | 27.6 | 178 | 00400-08 |
| R1210 | 16 | -10 | 5/8 | 15.9 | 27.4 | 110.3 | 27.6 | 203 | 00400-10 |
| R1212 | 20 | -12 | 3/4 | 19.0 | 30.7 | 110.3 | 27.6 | 241 | 00400-12 |
| R1216 | 25 | -16 | 1 | 25.4 | 38.0 | 110.3 | 27.6 | 305 | 00400-16 |
| R1220 | 32 | -20 | 1.1/4 | 38.1 | 47.0 | 82.7 | 20.7 | 419 | 01400-20 |
| R1224 | 40 | -24 | 1.1/2 | 50.8 | 53.5 | 69.0 | 17.2 | 508 | 01400-24 |
| R1232 | 50 | -32 | 2 | 50.8 | 66.7 | 69.0 | 17.2 | 635 | 00401-32 |
Mangueira espiral de arame (GB/T 10544 4SPEN 856 4SP)
Tubo interno: Borracha sintética resistente a óleo
Reforço: Reforço de 4 fios trançados
Tampa: Borracha sintética resistente a óleo e a intempéries
Gama de temperatura: -40 Celsius ~ 100 graus celsius
Especificações | Nº de peça da mangueira | Dn | Tamanho da mangueira | Diâmetro interno da mangueira | Diâmetro externo da mangueira | Pressão de ruptura mínima | W.p. máxima | Raio mínimo de curvatura | TerminaisDescasque externo |
|
|
| mm | Traços | in | mm | mm | MPa | MPa | mm |
| 4SP04 | 6 | -04 | 1/4 | 6.4 | 17.9 | 180.0 | 45.0 | 150 | 00400-04 |
| 4SP06 | 10 | -06 | 3/8 | 9.5 | 21.4 | 178.0 | 44.5 | 180 | 00400-06 |
| 4SP08 | 12 | -08 | 1/2 | 12.7 | 24.6 | 166.0 | 41.5 | 230 | 00400-08 |
| 4SP10 | 16 | -10 | 5/8 | 15.9 | 28.2 | 140.0 | 35.0 | 250 | 00400-10 |
| 4SP12 | 20 | -12 | 3/4 | 19.0 | 32.2 | 140.0 | 35.0 | 300 | 00400-12 |
| 4SP16 | 25 | -16 | 1 | 25.4 | 39.7 | 112.0 | 28.0 | 340 | 00400-16 |
| 4SP20 | 32 | -20 | 1.1/4 | 38.1 | 50.8 | 84.0 | 21.0 | 460 | 00400-20 |
| 4SP24 | 40 | -24 | 1.1/2 | 50.8 | 57.2 | 74.0 | 18.5 | 560 | 00400-24 |
| 4SP32 | 50 | -32 | 2 | 50.8 | 69.8 | 66.0 | 16.5 | 660 | 00400-32 |
Mangueira espiral de arame ((GB/T 10544 4SHEN 856 4SH)
Tubo interno: Borracha sintética resistente a óleo
Reforço: Reforço de 4 fios trançados
Tampa: Borracha sintética resistente a óleo e a intempéries
Gama de temperatura: -40 Celsius ~ 100 graus celsius
Especificações | Nº de peça da mangueira | DN | Tamanho da mangueira | Diâmetro interno da mangueira | Diâmetro externo da mangueira | Pressão de ruptura mínima | W.p. máxima | Raio mínimo de curvatura | TerminaisDescasque externo |
|
|
| mm | Traços | in | mm | mm | MPa | MPa | mm |
| 4SH12 | 20 | -12 | 3/4 | 19.0 | 32.2 | 140.0 | 35.0 | 300 | 00400-12 |
| 4SH16 | 25 | -16 | 1 | 25.4 | 39.7 | 112.0 | 28.0 | 340 | 00400-16 |
| 4SH20 | 32 | -20 | 1.1/4 | 38.1 | 50.8 | 84.0 | 21.0 | 460 | 00401-20 |
| 4SH24 | 40 | -24 | 1.1/2 | 50.8 | 57.2 | 74.0 | 18.5 | 560 | 00401-24 |
| 4SH32 | 50 | -32 | 2 | 50.8 | 69.8 | 66.0 | 16.5 | 660 | 00401-32 |
