Solicite uma cotação

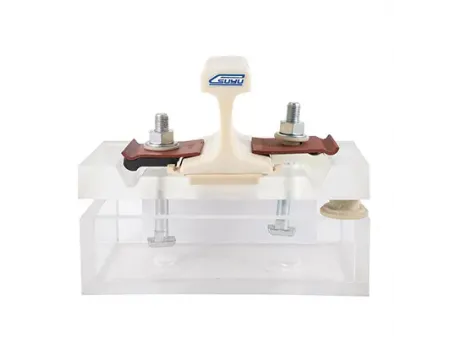

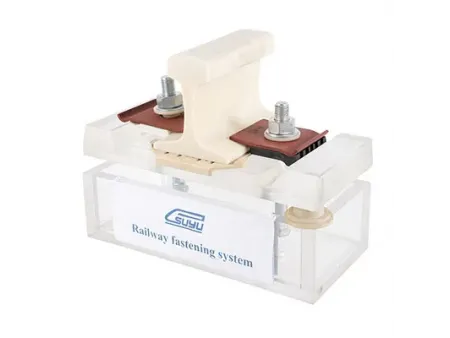

O sistema de fixação de trilhos NY-ES é projetado para projetos ferroviários no México e na América do Norte, especificamente para fixar trilhos 115RE em dormentes de concreto. Este sistema se destaca por sua relação custo-benefício, facilidade de instalação e manutenção mais fácil em comparação aos outros sistemas de fixação.

Seu design garante que a instalação e as operações sejam menos complexas, o que contribui para a redução dos custos de mão de obra e serviço. É conhecido por sua simplicidade, confiabilidade e capacidade de manter a segurança e a estabilidade dos trilhos ferroviários.

Componentes de Fixação Ferroviária

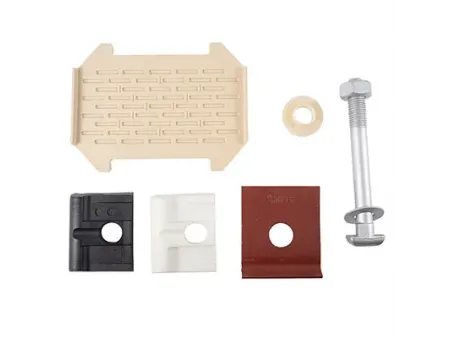

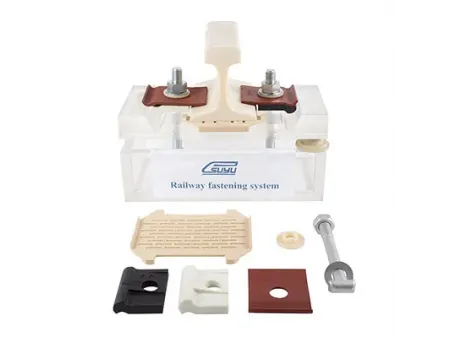

O sistema de fixação NY-ES completo para cada dormente consiste nos seguintes componentes

    1. 2 peças de coxim de trilho U-2

    1. 2 peças de isolador interno

    1. 2 peças de isolador interno

    1. 4 peças de bucha isolante

    1. 4 peças de lâmina de mola ES

    1. 4 peças de parafuso SL com porca e arruela plana 7/8*201

Parâmetros técnicos
Nome da peça Item Requisito técnico Observações
Placa elástica NY-ES Tipo Espessura 5mm Aplicação para diferentes tipos de trilhos
Material 60Si2Mn Composição química(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03
Acabamento Plano (oleado), pintura na cor vermelha, ou mediante solicitação Oferecido conforme pedido
Dureza 42-47HRC
Padrão DIN17221, GB/T1222

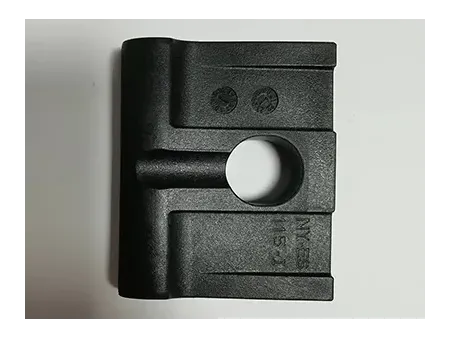

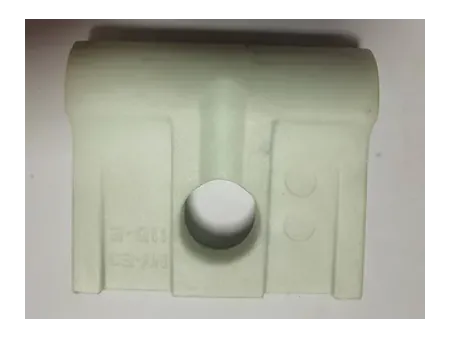

Isolador NY-ES (Interior e Exterior) Tipo Adequado para trilhos UIC54, 115RE
Material Nylon Reforçado 6 (PA6 30%GF) Densidade:1.39g/㎝3 Resistência à tração:165Mpa Elongação: 3.5% Ponto de fusão:226℃ Resistência de isolamento:≥1.9×1012Ω Teor de fibra de vidro: 30-35% Dureza:≥114HRR
Cor Preto, branco ou a pedido

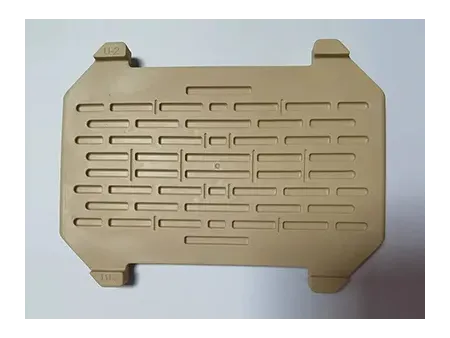

Coxim de trilho U-2 Tipo Adequado para trilhos UIC54, 115RE
Material TPE (Elastômero Termoplástico) Densidade:1.09g/㎝3 Resistência à tração: 4,23Mpa Módulo de tração: 2,97Mpa Ponto de fusão: 200-220℃ Shore Dureza: ≥40D
Acabamento Natural

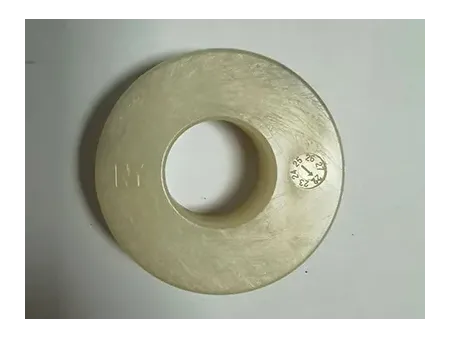

Arruela de nylon Tipo Arruela de nylon NY
Material Nylon Reforçado 6 (PA6) Densidade: 1.15g/㎝3 Resistência à tração: 66,3Mpa Elongação: 31.3% Ponto de fusão: 228℃ Resistência de isolamento: ≥2.8×1012Ω Dureza: ≥114HRR
Acabamento Natural

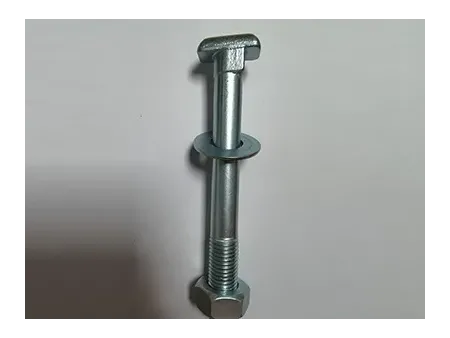

Parafuso SL Tipo 7/8*186/201
Material 45# Composição química(%): C:0.45, Mn:0.65, Si:0.25, P:0.016, S: 0.001
Acabamento Plano (oleado), preto de óxido, zincado, galvanizado a quente
Grau 8.8 Resistência à tração: ≥800Mpa Força de rendimento: ≥640Mpa Elongação: ≥12%
Porca Tipo 7/8
Material 45# Composição química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001
Acabamento Plano (oleado), preto de óxido, zincado, galvanizado a quente
Grau 8 HV295-353
Arruela plana Tipo 50*23*3
Material Q235 Composição química(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P:≤0.045, S: ≤0.045
Acabamento Plano (oleado), preto de óxido, zincado, galvanizado a quente
Dureza HV200-300
