Sistema para fixação de trilhos com clip/grampo SKL
O sistema de fixação de trilhos com grampo SKL é amplamente utilizado para trilhos com lastro e dormentes de concreto. Conhecido por sua operação confiável, desgaste mínimo e baixos requisitos de manutenção, o sistema SKL fornece uma solução de alta elasticidade para ferrovias convencionais e de carga pesada devido à sua alta carga de ponta, resistência à fadiga dinâmica e resistência à fluência do trilho.
A estrutura do sistema SKL garante durabilidade e estabilidade sob condições operacionais variáveis, tornando-o adequado para diversos ambientes ferroviários. A sua eficácia no manuseio de altas cargas e tensões dinâmicas melhora o desempenho geral e a longevidade da via. A estrutura simples deste sistema facilita a instalação e a manutenção, contribuindo para sua ampla adoção em todo o mundo, com uso notável na Europa, Ásia Central, Oriente Médio e Sudeste Asiático.

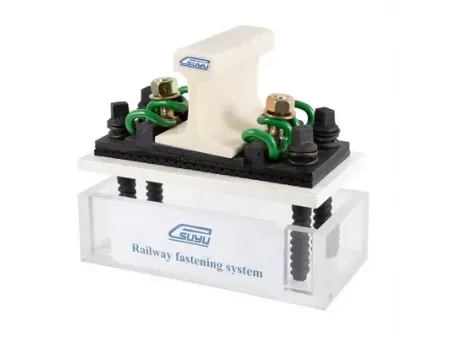

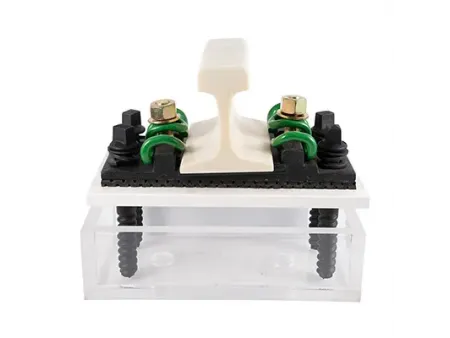

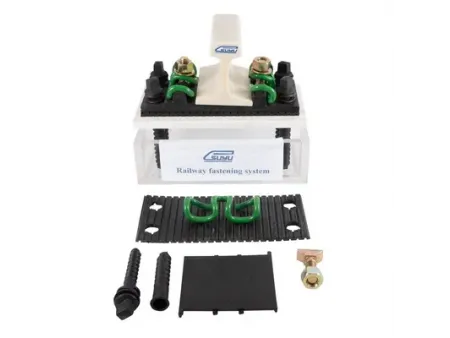

O sistema de fixação SKL completo para cada dormente consiste nos seguintes componentes

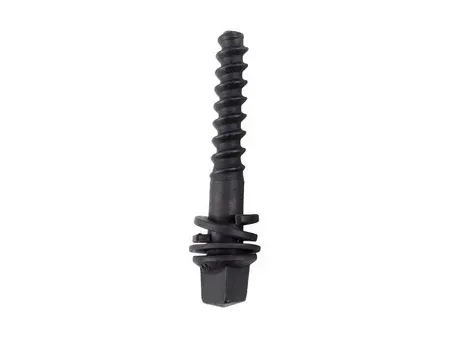

- 4 peças de espiga de parafuso
- 4 peças de arruela de pressão

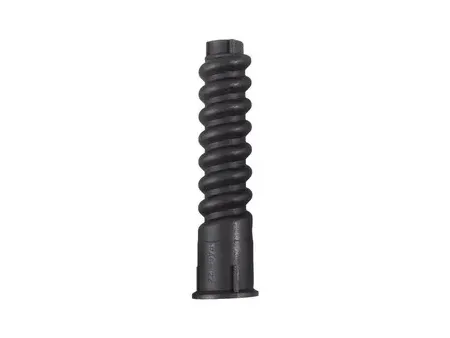

- 4 peças de inserção de concreto/bucha de plástico

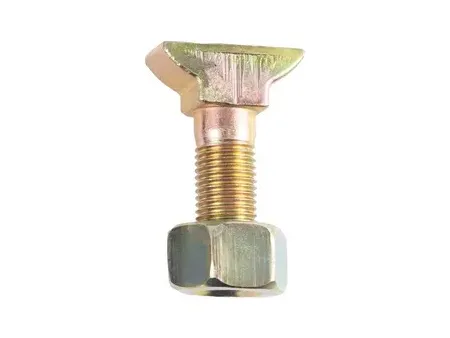

- 4 peças de parafuso T HS32/26-M22
- 4 peças de porca M22
- 4 peças de arruela plana

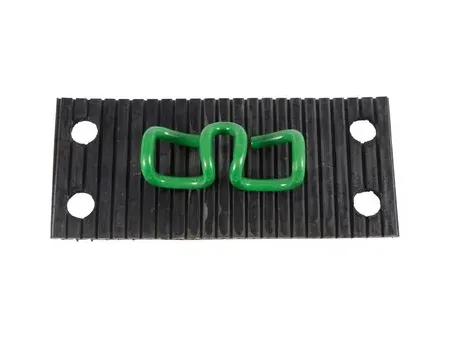

- 4 peças de grampo de tensão SKL3/12

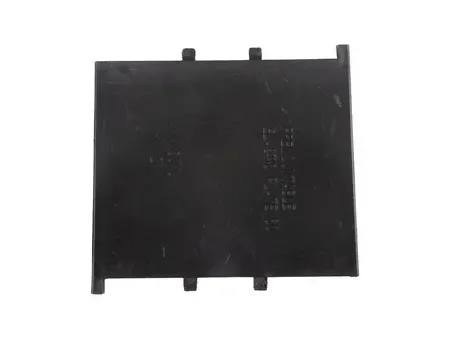

- 2 peças de placa guia
- 2 peças de coxim de trilho
- 2 peças de placa de base
Nome da peça | Peças necessárias | Material | Tamanho | Observações |
4 | 60Si2CrA, 60Si2CrA, 38Si7 | skl1,skl3,skl12,skl14 | Dureza: 42-47HRC 5 milhões de ciclos sem quebra. Padrão: DIN17221, GB/T1222 | |
8 | Grau 4.6: Q235; Grau 5.6: 35# Grau 8.8: 45# | M24×150mm | Padrão: ISO898-1, UIC864-1 e NF F500-50 | |
4 | Q235 | Uls7 | Padrão: EN10025, EN10139 | |
8 | PEAD, Nylon Reforçado 66 (PA66) | Para diferentes tamanhos de ponta de parafuso | Para inserir em dormente de concreto | |
2 | Nylon reforçado 66 (PA66) | UIC54, UIC60, trilho de 50 kg, trilho de 60 kg e outros tamanhos conforme pedido | Produtos personalizados disponíveis. | |
2 | EVA, ou burracha |
