Carreta Hidráulica de Fixação CMM2-33

Solicite uma cotação

Sobre nós: http://htdrillingmachine.com.br/2-2-hydraulic-bolting-and-drilling-jumbo.html

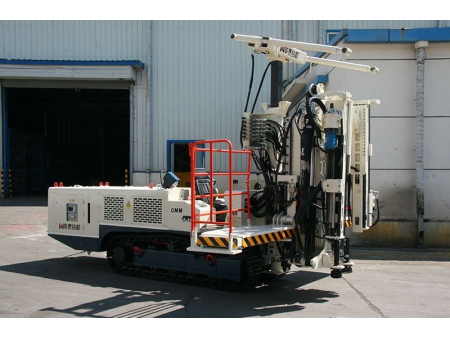

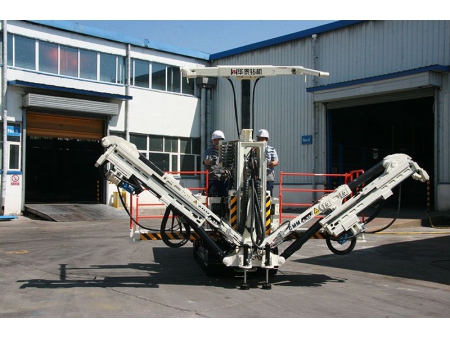

A carreta Hidráulica de Fixação CMM2-33 é projetada para reforço de rochas em minas subterrâneas de carvão. É especialmente adequada para parafusamento em rochas com resistência inferior a f-8. Trabalhando em conjunto com um jumbo de perfuração de produção, este equipamento de parafusamento de rochas é utilizado para perfurar furos para a colocação de parafusos de haste e parafusos de cabo. Além disso, a instalação de suportes temporários de teto oferece proteção adequada aos operadores. O equipamento de mineração apresenta alta eficiência de trabalho, fácil operação e manutenção, além de operação estável.

Especificações Técnicas

Geral

Largura	1200 mm
Altura	2400 mm
Comprimento total	5580 mm
Distância do solo	250 mm
Velocidade de locomoção	2.4 km/h
Peso	8750 kg

Perfuratriz

Tipo de motor	2K-130
Torque nominal	315 N·m
Velocidade nominal	430 r/min
Diâmetro do furo	⌀ 27, 32 mm
Tipo de haste	B19
Consumo de água	10-17 L/min

Sistema elétrico

Potência instalada	45 kW
Tensão	660/1140 V
Frequência	50 Hz
Diâmetro do tambor de cabo	870 mm
Proteção de sequência de fase
Proteção contra subtensão
Proteção contra sobrecarga
Proteção contra curto-circuito
Proteção contra desequilíbrio trifásico
Proteção de temperatura do óleo
Proteção de nível de líquido
Proteção contra vazamento de gás
Proteção contra concentração de gás

Avanço (Alimentação)

Comprimento Total	1808 mm
Comprimento da haste	1500/1200 mm
Profundidade do furo	18000 mm
Peso	376 kg
Força de avanço	13 kN
Velocidade de avanço	≥1000 mm/min
Velocidade de retorno sem carga	≥4000 mm/min
Pressão de trabalho	≤10 Mpa

Lança

Ângulo de inclinação/elevação:: 0-19°
Ângulo de oscilação do avanço: 7-7°
Ângulo de rotação: 25-86°
Comprimento retrátil: 1480 mm
Extensão do avanço: 1170 mm
Ângulo de rotação do avanço: ±90°
Peso: 340 kg

Sistema de água

Deslocamento máximo da bomba: 1 m³/h
Pressão de trabalho para descarga de escória:6-12 bar

Sistema hidráulico

Deslocamento da bomba principal: 130 cc
Deslocamento da bomba auxiliar:: 16 cc
Capacidade máxima do tanque de óleo: 130L
Eficiência do filtro: 10 μm

Sobrecarga

Torque: 10500 N.m
Velocidade de locomoção: 2.4 km/h
Capacidade de rampas: 14°
Largura da esteira: 300 mm
Luz de trabalho frontal: 2x9W
Luz de trabalho traseira: 1x9W

Cabos

Tensão	Tipo	Seção transversal	Diâmetro	Comprimento
1140 V	MYP-0.66/1.14	3x25 1x16 mm2	40 mm	50 m

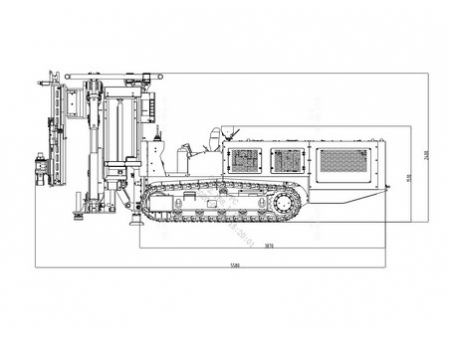

Dimensões Externas da Carreta - Vista Lateral

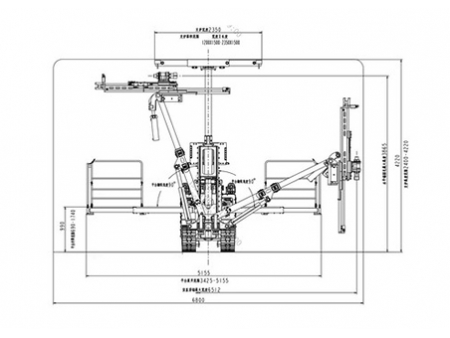

Cobertura de Trabalho
