Prensa hidráulica de ajuste de moldes com duas placas de fixação
A prensa hidráulica de ajuste de moldes com duas placas de fixação é concebida tendo por base a prensa de ajuste de molde da série JM.
Dispositivo de travagem(Configuração padrão)
Completa um ajuste fiável e estável graças ao uso de cilindros a óleo para ajuste distribuídos uniformemente, não tendo a estrutura superior que podemos encontrar na prensa de ajuste JM, reduzindo assim o peso da máquina em 15-25%. Este é o equipamento ideal para clientes que possuam fábricas em que o espaço em altura seja limitado.

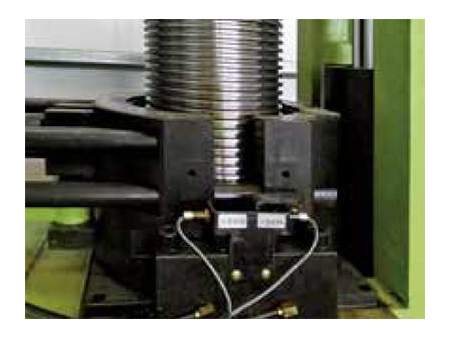

Está equipado com um dispositivo de travagem para garantir uma operação segura, mesmo que aconteça uma falha de energia ou interrupção de operações, o dispositivo irá travar a placa de molde e evitar que esta se movimente.
Seleção do modelo
De acordo com diferentes capacidades de pressão, oferecemos 4 tipos de máquinas, variando entre as 160 e 600 toneladas, incluindo equipamento em que o tamanho mínimo de molde é de apenas 22 toneladas, altura de 4 metros e uma mesa de trabalho de 1.6m de comprimento, assim aumentando a taxa de utilização de espaços limitados.
| Modelo | SX160YC-Ⅱ | SX300YC-Ⅱ | SX400YC-Ⅱ | SX600YC-Ⅱ | |
| Capacidade de pressão | T | 160 | 300 | 400 | 600 |
| Capacidade de elevação da mesa superior | T | 38 | 56 | 80 | 150 |
| Capacidade de viragem da mesa superior | T | 8 | 18 | 25 | 35 |
| Capacidade de ejeção | T | 6.3 | 6.3 | 11.2 | 21.5 |
| Espessura mínima de molde | mm | 300 | 600 | 600 | 800 |
| Espessura máxima de molde | mm | 1000 | 1600 | 2000 | 2800 |
| Distância máxima entre as duas mesas de trabalho | mm | 1700 | 2300 | 2700 | 3500 |
| Ângulo de viragem da mesa superior | ° | 180 | 180 | 180 | 180 |
| Dimensão da mesa de trabalho | mm | 1600×1300 | 2000×1800 | 3000×2000 | 4000×2800 |
| Capacidade de carga da mesa de trabalho | T | 16 | 36 | 50 | 70 |
| Impulso de deslocamento da mesa inferior | mm | 3200 | 2750 | 4800 | 6800 |
| Impulso de ejeção | mm | 300 | 300 | 300 | 350 |
| Potência do motor | kW | 18.5 | 30 | 45 | 55 |
| Tamanho mínimo de molde (C×L) | mm | 460×690 | 600×750 | 810×780 | 2100×1015 |
| Dimensão externa (comp.×larg.×alt.) | mm | 6500×2790×4370 | 6010×5145×5850 | 8300×4480×6460 | 11250×5590×8500 |
| Dimensões gerais (fora de operação) | mm | 6500×2790×3610 | 6010×5145×4550 | 8300×4480×5130 | 8300×4480×5130 |
| Pesoe | T | 22 | 45 | 80 | 125 |
Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

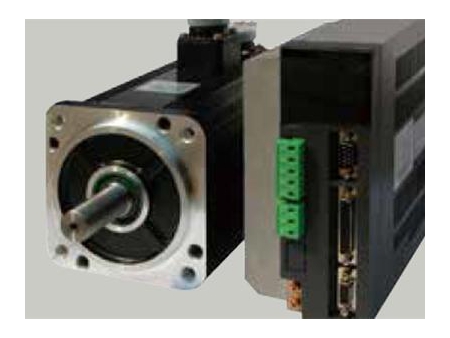

Dispositivo opcionalSistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia.
Sistema de fixação hidráulico
Oferecemos uma grande variedade de sistemas de fixação hidráulicos compatíveis com as prensas de ajuste de moldes, assim possibilitando aos clientes uma troca de moldes rápida e fiável.

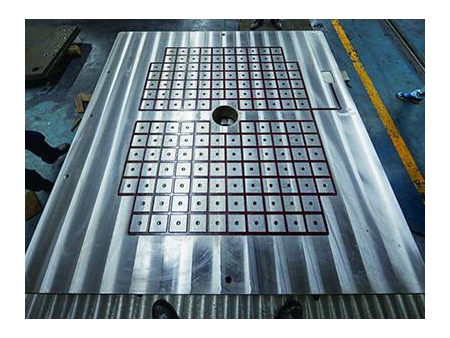

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.
