Carreta Hidráulica de Fixação CMM2-5
Solicite uma cotação
A Carreta Hidráulica de Fixação CMM2-5 possui um design compacto, tornando-a adequada para trabalhos de parafusamento e perfuração em galerias e túneis estreitos. Devido à sua pequena área ocupada, o equipamento de perfuração pode operar juntamente com outras máquinas de rocha nas mesmas galerias ou túneis sem afetar suas operações. Com uma altura de apenas 2030 mm, esta carreta pode transitar facilmente pela maioria das minas.
Vantagens- Movida por um motor à prova de explosão de 45 kW, esta carreta utiliza um sistema hidráulico de detecção de carga integrado com a bomba de pistão Danfoss (130 ml/r) e válvula direcional de controle.
- Proteção de nível/temperatura do óleo que garante uma longa vida útil para os acessórios de perfuração.
| Geral | Lança | — | 2 pcs | |
| Seção transversal aplicável | m2 | 5 m2 | ||
| Área de cobertura (LxA) | mm | 1810x2770 mm | ||
| Raio mínimo de giro | mm | 3000 mm | ||
| Largura de trabalho | mm | 800 mm | ||
| Dimensões gerais (CxLxA) | mm | 3020x800x1980（±50）mm | ||
| Diâmetro do furo | mm | ⌀48 mm | ||
| Profundidade do furo | m | 15 m | ||
| Pressão de água para limpeza | MPa | 0.3-0.8 MPa | ||
| Tipo de haste | mm | B35 | ||
| Peso total | kg | 3800 kg | ||
| Pressão ao solo | MPa | 0.08 MPa | ||
| Altura livre do solo | mm | 200 | ||
| Tensão de trabalho | V | 660/1140 V | ||
| Corrente de trabalho | A | 49.2/28.5 A | ||
| Corrente de partida | A | 290/170 A | ||
| Potência instalada | kW | 45 kW | ||

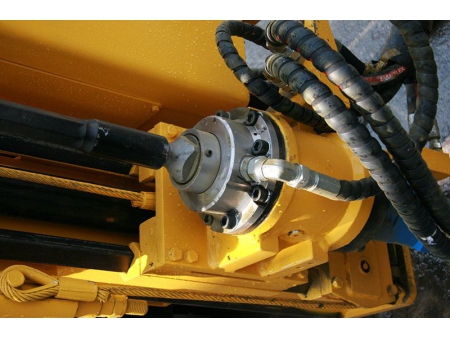

| Unidade Giratória | Tipo | — | HYG-220/360S | |
| Pressão de trabalho nominal | MPa | 16 MPa | ||
| Fluxo nominal | L/min | 50 L/min | ||
| Torque de rotação nominal | N·m | 220 N·m | ||
| Velocidade nominal | r/min | 360 r/min | ||
| Alimentação | Pressão de trabalho | MPa | 8 MPa | |
| Fluxo | L/min | 15 L/min | ||
| Comprimento de avanço | mm | 1010 mm | ||
| Comprimento total | mm | 1856 mm | ||
| Força de avanço | kN | 6 kN | ||
| Velocidade de avanço | m/min | 10 m/min | ||
| Velocidade de retorno sem carga | m/min | 20 m/min | ||
| Lança | Pressão de trabalho | MPa | 8 | |
| Fluxo | L/min | 15 L/min | ||
| Comprimento retrátil | mm | 555 mm | ||
| Extensão do avanço | mm | 755 mm | ||
| Força de avanço (compensação) | kN | 7 kN | ||
| Ângulo de inclinação/elevação do avanço | （°） | ±5° | ||
| Ângulo de oscilação do avanço | （°） | -18°～30° | ||
| Mecanismo de Tração | Pressão de trabalho | MPa | 21 MPa | |
| Fluxo | L/min | 20 L/min | ||
| Velocidade de deslocamento | m/min | 28 m/min | ||
| Capacidade de inclinação | （°） | 10° | ||
| Largura do sapato | mm | 200 mm | ||
| Estação de Bomba Hidráulica | Pressão de trabalho nominal | MPa | 22 MPa | |
| Fluxo nominal | L/min | 130 L/min | ||
| Motor | Corrente nominal | A | 49.2/28.5 A | |
| Potência nominal | kW | 45 kW | ||
| Tensão nominal | V | 660/1140 V | ||
| Velocidade nominal | r/min | 1468 r/min | ||
| Bomba de Óleo | Pressão nominal | MPa | 22 MPa | |
| Deslocamento | ml/r | 90 ml/r | ||
