O atuador linear modelo U10P é uma versão actualizada de um atuador linear modelo U10, o fuso interno e o motor foram ambos aperfeiçoados de modo a obter maior carga dinâmica de até 3,000kg, fazendo destes aplicáveis em sistema de rastreamento solar extremamente grande.
Parâmetross- Voltagem: 12/24/36/48V DC
- Carga dinâmica máx: 30000N
- Carga estática máx: 50000N
- Velocidade sem carga: 1.5mm/s
- Velocidade com carga completa: 1.2mm/s
- Ciclo de vida：10%
- Grau de resistência a água：IP65
- Temperatura：-25℃ ~ +65℃
- Opção: sensor de efeito Hall

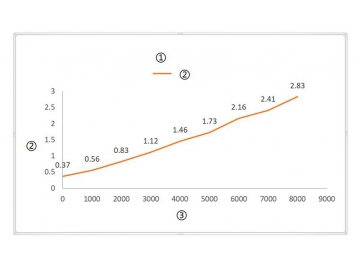

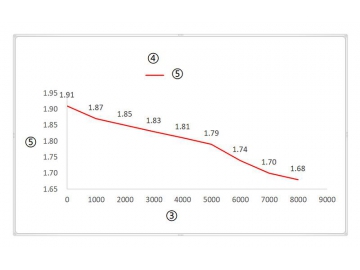

Grafico de curva
① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)
Código de parâmetros| código | Carga nominal（N） | Corrente nominal（A） | Velocidade nominal（mm/s） | ||
| Impulsão | Tração | Sem carga(24VDC) | Carga completa(24VDC) | ||
| A | 30000 | 30000 | 9 | 1.5 | 1.2 |
| B | 25000 | 25000 | 8 | 1.5 | 1.4 |
Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada
Parâmetros de personalização1=12V
2=24V(padrão)
3=36V
4=48V1=buraco Φ20mm
2 =buraco Φ30mm
3=tipo hasteΦ20mm
4=tipo hasteΦ30mm
C=Personalização
1=IP54
2=IP65(padrão)
3=IP66
C=Personalização1=não
2=buraco Φ20mm
3=buraco Φ30mm
4=tipo haste,Φ20mm
5=tipo haste,Φ30mm
C=Personalização
1=frontal e traseira
C=Personalização1=não
2=sensor de efeito Hall
C=Personalização
1=cabo estanhado
2=Din 5 pin male
3=pino Delphi
C=Personalização1=1m
2=1.5 m
3=2m
4=3m
C=Personalização
