Centro de usinagem vertical CNC (2 guias lineares)，Série L-850
Solicite uma cotação
Este centro de usinagem vertical vem com guias lineares nos eixos X/Y e guia quadrada no eixo Z. Com magazine para 24 ferramentas, é apropriado para usinagem complexa, e seu fuso pode suportar maior tensão para o processamento de produtos usinados com alta precisao.
Parâmetros do centro de usinagem vertical, L-850| Modelo | L-850 |
| Curso | |
| Curso do eixo X (mm) | 800 |
| Curso do eixo Y (mm) | 500 |
| Curso do eixo Z (mm) | 500 |
| Distância do eixo à mesa de trabalho (mm) | 110-610 |
| Distância entre o centro do eixo arvore a coluna (mm) | 560 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 1000×500 |
| Peso máximo sobre a mesa (kg) | 600 |
| Quantidade de rasgos T | 5 |
| Tamanho de rasgos T (mm) | 18 |
| Eixo árvore | |
| Rotação standard do eixo árvore (r.p.m) | 8000 |
| Velocidade do eixo (não-padronizados) (rpm) | 12000-15000 |
| Potência do eixo (KW) | 10 (7.5) |
| Cone | BT-40 |
| Avanços | |
| Avanço rápido triaxial (mm/min) | 30000/30000/18000 |
| Avanço de corte triaxial (mm/min) | 1-8000 |
| Outros | |
| Potência do motor de 3 eixos (KW) | 2/2/3 |
| Precisão de posicionamneto (mm) | ±0.005/300 |
| Precisão de repetibilidade (mm) | ±0.003/300 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 1/2 |
| Potência requerida (KVA) | 35 |
| Pressão de ar (bar) | 6-7 |
| Peso da máquina (kg) | 6000 |
| Dimensão da máquina (mm) | 2650×2700×2500 |

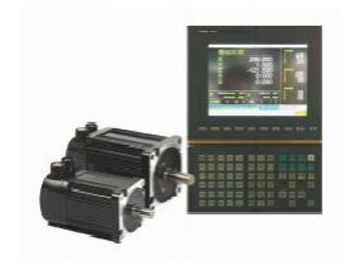

- Sistema controle e motor

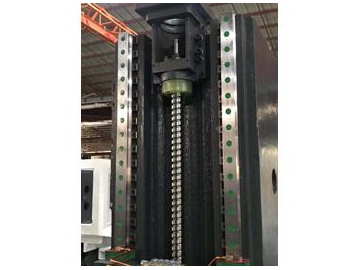

- Eixo X e Y adoptam uma guias linears, e eixo Z usa guia quadrada

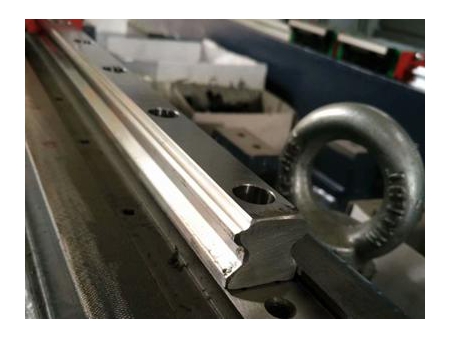

- Eixo X e Y adoptam guias lineares, eixo Z guia quadrada

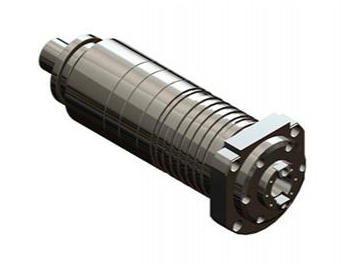

- Fuso mecanico, direct drive

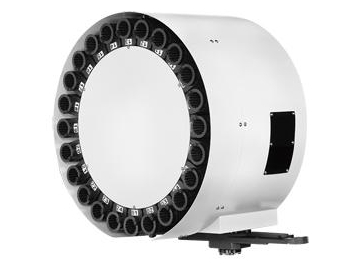

- Depósito de ferramentas giratório com capacidade de 24 ferramentas.
Para estas peças, o sistema de controle pode ser modificado de acordo com as necessidades de cada cliente, e o nossa magazine de ferramentas pode ser montada com mais ferramentas. Caso queira informações mais detalhadas pode clicar nas .
