Atuador linear para sistema de rastreamneto solar
A parte frontal e traseira do atuador linear modelo U10, pode ser instalada em paineis solares e helióstatos. O atuador linear é controlado de modo a garantir que tanto os paineis solares como os helióstatos enfrentam a luz solar de maneira a permitir absorção máxima de luz solar e melhorar a produção elétrica até 20%. A porca do parafuso é feito com material de liga de cobre (bronze de estanho e bronze de alumínio) para melhor garantir a durabilidade destes. A carga esática máxima para este atuador linear é de 4,000N, e a carga dinâmica máxima é de 20,000N, com grau de resistência a água de IP66, Para desta maneira garantir que os atuadores sejam aprorpiados para vários ambientes, com longo tempo de uso e requeiram menos manuntenção.

Material: certificado para padrão UL e CE, passar teste de umidade salina, teste de forca lateral e teste de resistência.

Autentificação por terceiras partes: C=certificação UL, CE e IP66

Parâmetross

Voltagem: 12/24/36/48V DC
Capacidade de carga máxima: 20000N
Carga estatica máx: 40000N
Velocidade sem carga: 1.7~2.0mm/s
Velocidade de carga completa: 1.3~1.5mm/s
Ciclo de trabalho：10%
Grau de resistência a água：IP65
Temperatura：-25℃ ~ +65℃
Opção: sensor de efeito Hall

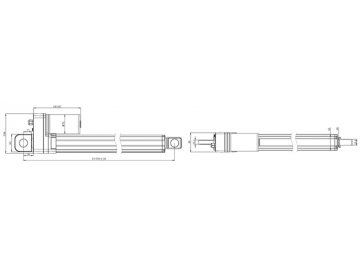

Aspecto e tamanho

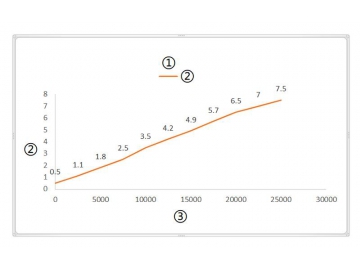

Grafico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

código	Carga nominal（N）		Corrente nominal（A）	Velocidade nominal（mm/s）
código	Impulsão	Tração	Corrente nominal（A）	Sem carga(24VDC)	Carga completa(24VDC)
A	20000	20000	7	2.0	1.53
B	15000	15000	6	1.8	1.62

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada

Parâmetros de personalização

1=12V
2=24V
3=36V
4=48V
1=Frente e traseira
2=munhão no tubo
C=Personalização

1=tipo haste,Φ16mm
2=buraco Φ13.2mm
3=buraco Φ15.2mm
4=buraco Φ16.2mm
5=fixador, ranhura 8.2mm, buraco Φ13.2mm
6=tipo haste,Φ13mm
7=tipo haste,Φ20mm
8=tipo haste,Φ30mm
9=FUSOM16×1.5-20L
C=Personalização
1=buraco Φ13.2mm
2 =buraco Φ15.2mm
3=buraco Φ16.2mm
4=fixador, ranhura 8.2mm, buraco Φ13.2mm
5=tipo haste,Φ13mm
6=tipo haste,Φ16mm
7=tipo haste,Φ20mm
8=tipo haste,Φ30mm
9=FUSOM16×1.5-20L
C=Personalização

1=IP54
2=IP65
3=IP66
C=Personalização
1=não
2=sensor de efeito Hall
C=Personalização

1=cabo estanhado
2=Din 5 pin
3=plugue de aviação
C=Personalização
1=1m
2=1.5 m
3=2m
4=3m
C=Personalização
