Atuador linear para sistema de rastreamento solar
Este atuador linear modelo U10L foi especialmente projetado para sistema de rastreamento solar e tem força de impulsão máxima de ate 12000N. A instalação é bastante fácil e flexível, dependendo da necessidade do cliente, também podemos adicionar manivela ou munhão nos tubos.

Parâmetross
  • Voltagem: 12/24/36/48V DC
  • Carga dinâmica máx:12000N
  • Carga estática máx: 25000N
  • Velocidade sem carga:1.5mm/s
  • Velocidade com carga completa:1.2mm/s
  • Ciclo de vida:10%
  • Grau de resistência a água:IP65
  • Temperatura:25℃ ~ +65℃
  • Opção: sensor de efeito Hall

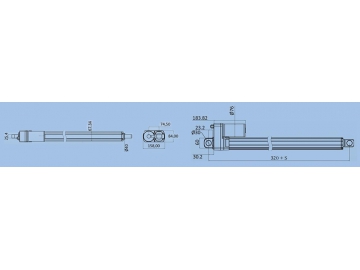

Aspecto e tamanho

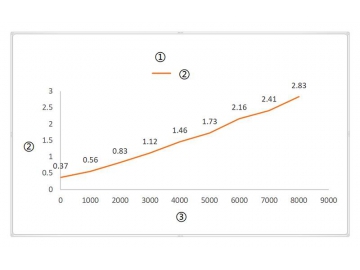

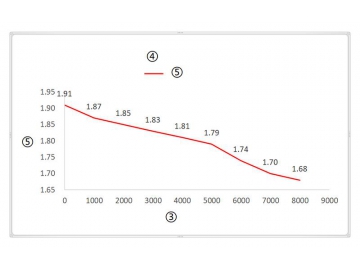

Grafico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros
código Carga nominal(N) Corrente nominal(A) Velocidade nominal(mm/s)
Impulsão Tração Sem carga(24VDC) Carga completa(24VDC)
A 12000 12000 5 1.5 1.2
B 8000 8000 4 1.5 1.4

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada

Parâmetros de personalização
  • 1=12V
    2=24V(padrão)
    3=36V
    4=48V

  • 1=buraco Φ20mm
    2=buraco Φ30mm
    3=tipo hasteΦ20mm
    4=tipo hasteΦ30mm
    C=Personalização

  • 1=frontal e traseira
    2=munhão no tubo
    3=pega no tubo
    C=Personalização

  • 1=não
    2=buraco Φ20mm
    3=buraco Φ30mm
    4=tipo haste,Φ20mm
    5=tipo haste,Φ30mm
    C=Personalização

  • 1=não
    2=sensor de efeito Hall
    C=Personalização

  • 1=IP54
    2=IP65(padrão)
    3=IP66
    C=Personalização

  • 1=cabo estanhado
    2=Din 5 pin male
    3=pino Delphi
    C=Personalização

  • 1=1m
    2=1.5 m
    3=2m
    4=3m
    C=Personalização
