Mangueira corta-fogo & mangueira para campo petrolífero Modelo: NHG-SZ
A mangueira corta-fogo é também usada como mangueira para o campo petrolífero em plataformas offshore, pois confere excelente proteção contra incêndio. A mangueira pode ser equipada com um dispositivo elétrico de rastreamento de calor para a tornar aplicável em operações a baixa temperatura, podendo também ser adicionada à cobertura exterior uma cobertura armada em aço inoxidável, fio de aço inox ou uma cobertura de polietileno em espiral, dependendo dos requisitos específicos do cliente.

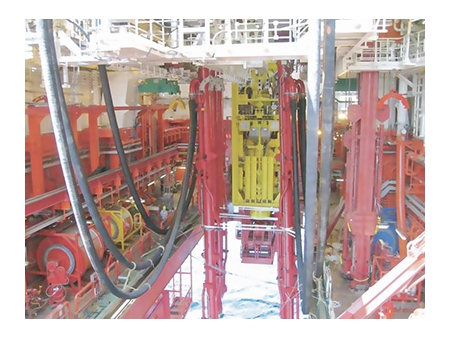

Aplicação: A mangueira de borracha é amplamente utilizada em sistemas de tensionamento em águas profundas e unidades de perfuração semi submersíveis para fornecimento de óleo hidráulico resistente a chamas, como também tem função de reposicionamento correto do tubo de perfuração.
Variação de temperatura: nível I, -25 ~ 82 ℃
Normas de produção: API Spec 7K / API Spec 17K / GB/T 31065
Norma API: 7K-0106 / 17K-0008
Norma de proteção contra incêndio: API Spec 16C, 704℃×30mins
Nível de flexibilidade: FSL1
Comprimento máximo: 60m
Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, cima 6.4m ± 1％
- Camada interior: aço inoxidável
- Tubo: borracha nitrílica ou HNBR (borracha hidrogenada butadieno-acrilonitrilo) de excelente resistência a óleo e corrosão, com isolamento térmico e protecção impermeável a gás
- Reforço: tecido de alta resistência
- Esqueleto da estrutura: fio de aço de alta resistência
- Isolamento a chamas: tecido de fibra de vidro
- Revestimento: borracha cloropreno resistente ao fogo, abrasão, óleo, UV, ozono e envelhecimento
| Especificação | Diâmetro int. | Diâmetro ext. | Pressão func. | Pressão rutura | Fator seg. | MBR (armz.) | MBR (op.) | Peso | Comp. máx. ax |
| (inch) (mm) | (inch) (mm) | (bar) (psi) | (bar) (psi) | coeficiente | (m) | (m) | (Kg/m) | (m) | |
| NHG-SZ-102×21 | 4 102 | 7.64 194 | 207 3000 | 414 6,000 | 2.5 | 1.4 | 1.6 | 57.6 | 70 |
| NHG-SZ-152×21 | 6 152 | 8.94 227 | 207 3000 | 414 6,000 | 2.5 | 1.6 | 1.8 | 82 | 70 |
| NHG-SZ-203×21 | 8 203 | 11.81 300 | 207 3000 | 414 6,000 | 2.5 | 2.0 | 2.2 | 100 | 55 |
