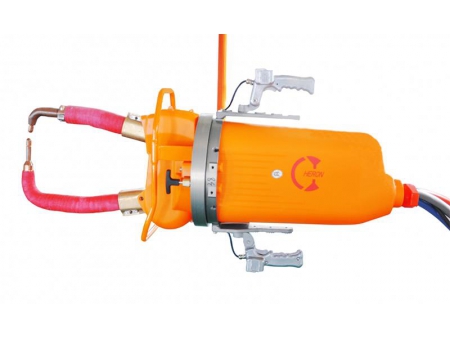

Pinça de solda ponto manual série H
Utilização
A pinça de solda a ponto manual da série H é usada principalmente para processos de solda a ponto em linhas de produção de carrocerias e gabinetes de automóveis.
Características
A pinça manual de soldagem por pontos da série H foi projetada para atender às demandas de uma pressão de soldagem mais alta. Oferecemos pinças de soldagem dos tipos X e C, sendo que ambas usam o mesmo modelo de pinça e podem substituir a outra com muito pouco tempo de inatividade. Por exemplo, se a pinça de soldagem tipo X precisar ser substituída pela pinça de soldagem tipo C, a pinça de soldagem tipo C poderá concluir o processo de trabalho em menos de 20 minutos.
| C150 | Item | Transformador | Diâmetro do cilindro (mm) | Curso (mm) Assistência/Solda/Back up | Número do cilindro | Tensão secundária (V) | Força de soldagem (Kg) 0.5MPa | Corrente secundária de curto-circuito (KA) | Peso total (Kg) | C (mm) | A (mm) | G (mm) | A (°) |
| 1 | 55(KVA MFDC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 8.9 | 400 | 15 | 75-95 | Profundidade de garganta padrão250 300 350 400 500 | Abertura de braço padrão 110 150 200 250 300 400 | Altura de dobra 40 50 60 80 100 | Ângulo 105° 110° | |
| 2 | 110(KVA MFDC) | 2 | 10.4 | 400 | 24 | 85-105 | |||||||
| 3 | 40(KVA AC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 5 | 400 | 14 | 90-110 | |||||
| 4 | 65(KVA AC) | 2 | 9.7 | 400 | 18 | 90-110 |
| X160 | Item | Transformador | Diâmetro do cilindro (mm) | Comprimento do braço dinâmico (mm) | Curso (mm) Assistência/Soldagem/Back up | Número do cilindro | Tensão secundária (V) | Força de soldagem (Kg) 0.5MPa | Corrente secundária de curto-circuito (KA) | Peso total (Kg) | C (mm) | A (mm) | G (mm) | A (°) | B (°) |
| 1 | 55(KVA MFDC) | Φ80 | 152 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | Garganta padrão 260 360 420 500 | Abertura do braço padrão 110 165 200 | Altura de dobra ≥40 | Ângulo 105° 110° | Ângulo 105° 110° | |
| 2 | 110(KVA MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
| 3 | 40(KVA AC) | Φ80 | 152 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
| 4 | 65(KVA AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 | |||||||||
| X230 | 1 | 55(KVA MFDC) | Φ80 | 178 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | Garganta padrão 420 500 600 700 800 | Abertura do braço padrão 260 300 350 400 | Altura de dobra ≥40 | Ângulo 105° 110° | Ângulo 105° 110° |
| 2 | 110(KVA MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
| 3 | 40(KVA AC) | Φ80 | 178 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
| 4 | 65(KVA AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 |
A Heron trabalha com a fabricação de sistemas de soldagem por resistência, sendo uma fabricante experiente de pinças de solda ponto de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de máquinas de solda a ponto por resistência estacionárias, máquinas de solda por costura, máquinas de solda por projeção e sistemas de solda robótica para diversos clientes globais.
