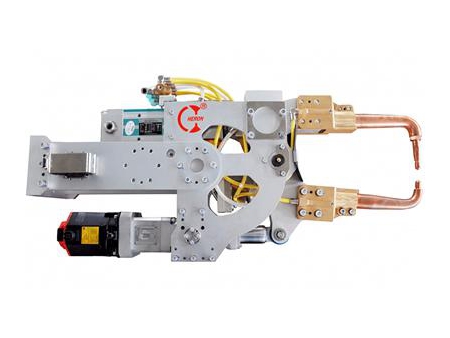

Pinça de solda ponto robotizada

Pinça de solda ponto robotizada
Pinça de solda ponto robotizada
Solicite uma cotação

Utilização
As pinças de solda ponto robotizadas são usadas principalmente para processos de soldagem por pontos na linha de produção de carrocerias e gabinetes de automóveis.

Características
  • A pistola robótica de soldagem por pontos pode ser desmontada rapidamente, economizando tempo e facilitando a manutenção.
  • Utilizamos um design exclusivo para proteger efetivamente o braço do eletrodo de alumínio contra a corrosão.
  • O corpo principal da nossa pistola robótica de soldagem por pontos usa uma placa de liga de alumínio de alta resistência.
  • O braço do eletrodo é conhecido por sua excelente rigidez, o que o torna melhor para a redução de faíscas durante o processo de soldagem..

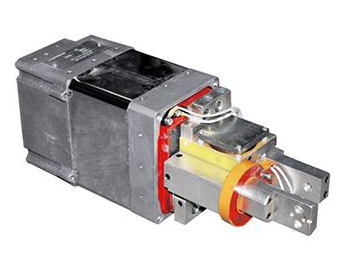

  • Os transformadores de corrente contínua de média frequência são adequados para frequências de 1 ou 2 KHz.
  • A capacidade nominal de um transformador de corrente contínua de média frequência é de 55KVA/75KVA/165KVA/220KVA.
Pinça de solda a ponto robotizada de média frequência tipo C
Modelo No DB6-075-C15003-00 DB6-110-C16001-00 DB6-110-C16027-00 DB6-110-C16025-00
Peso bruto(Kg)  115 95.5 104 113.2
Capacidade nominal do transformador(KVA)  75 110 110 110
Tamanho do braço (mm)  70*262 52*320 110*280 579*542
C*A*L (mm)  967*633*423 1056*530*310 1031*530*3020 1376*834*406
Corrente máxima de curto-circuito (KA)  20 24 24 24
Curso máximo(mm)  105 131 78 120
Força máxima do eletrodo(N)  4400 4500 4400 4000
Deflexão do braço(mm)  1.35 ≤1.5 ≤1.5 ≤1.5
Eletrodo fora do centro(mm)  ≤0.5 ≤0.5 ≤0.5 ≤0.5
Centro de gravidade(X/Y/Z,cm)  1.4/2/40.9 2.2/0.9/46.7 2.5/0.1/47.1 29.7/1/437.9
Material do braço Cobre  Barra de cobre Cobre  Alumínio de aviação
Forma de conexão com o robô superior, inferior, esquerda, direita, traseira
Servomotor Aplicável a todas as marcas de robôs e pode ser integrado ao EXLAR
Pinça de solda a ponto robotizada de média frequência tipo X
Modelo No DB6-075-X16005-00 DB6-110-X15013-00 DB6-110-X16048-00 DB6-110-X15007-00
Peso bruto(Kg)  95.5 119 113.2 140
Capacidade nominal do transformador (KVA)  75 110 110 110
Tamanho do braço (mm)  384*160 284*125 242*300 815*250
C*A*L(mm)  1161*532*302 1050*531*190 1121*537*302 1400*825*190
Corrente máxima de curto-circuito (KA)  20 24 24 24
Curso máximo(mm)  179 139 120 300
Força máxima do eletrodo(N)  3900 4400 5000 4000
Deflexão do braço(mm)  ≤1.5 ≤1.5 ≤1.5 ≤1.5
Eletrodo fora do centro(mm)  ≤0.5 ≤0.5 ≤0.5 ≤0.5
Centro de gravidade(X/Y/Z,cm)  0.3/0.1/52.7 2.3/0.1/47.6 5.6/0.1/48.4 3/1.1/56.7
Material do braço  Alumínio de aviação  Alumínio de aviação  Alumínio de aviação  Alumínio de aviação
Forma de conexão com o robô superior, inferior, esquerda, direita, traseira
Servomotor Aplicável a todas as marcas de robôs e pode ser integrado ao EXLAR

A Heron trabalha com a fabricação de sistemas de soldagem por resistência, sendo uma fabricante experiente de pinças de solda ponto robóticas de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de máquinas de solda a ponto por resistência estacionárias, máquinas de solda por costura, máquinas de solda por projeção e sistemas de solda robótica para diversos clientes globais.
