Caldeira a vapor

Solicite uma cotação

Sobre nós: http://sk-rubbermachine.com.br/12-1-steam-boiler.html

Capacidade de vapor: 500 kg/h-10.000 kg/h
Pressão nominal de trabalho: 7 bar, 8 bar, 10 bar, 12,5 bar, 16 bar, 20 bar
Combustível de funcionamento: gás natural, GLP, gás urbano/diesel leve, óleo pesado

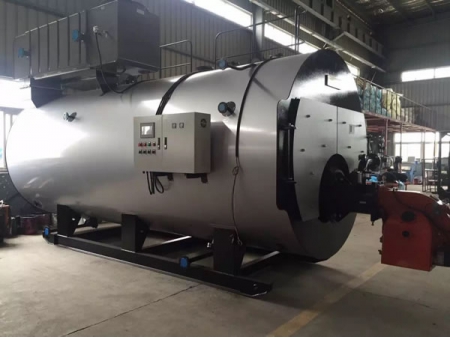

A caldeira a vapor horizontal a óleo (gás) da série WNS adota a estrutura internacional mais comum de três passagens com layout horizontal. Operação totalmente automática da caldeira, após a atomização do combustível pelo queimador e o forno ondulado estar cheio de fogo, e transferir o calor radiante pelo forno, esta é a primeira passagem. Formar-se-á um aglomerado de fumo a alta temperatura na câmara de combustão, que se transformará na segunda passagem, ou seja, a área do feixe de tubos roscados. Após a transferência de calor por convecção, a temperatura do fumo é gradualmente reduzida à anterior após a caixa de fumo e, neste movimento, passa para a terceira passagem, a área do feixe de tubos, e depois o fumo passa pela chaminé para a atmosfera e entra na caixa.
Apoiando os queimadores mundialmente famosos, a caixa de controle avançada (os principais componentes são importados, PLC ou LED), as válvulas e a bomba adotam marcas de alta qualidade, acessórios de caldeira confiáveis para garantir a operação segura e melhorar a qualidade geral da caldeira.
Esta série de caldeiras é mais humana, com controle inteligente automático mais seguro, e possui muitos recursos, como alta eficiência, economia de energia, fácil manutenção, durabilidade, etc.

Parâmetros técnicos

Modelo				WNS 1	WNS 1.5	WNS 2	WNS 3	WNS 4	WNS 5	WNS 6	WNS 8	WNS 10
Nome do item			Unidade	WNS 1	WNS 1.5	WNS 2	WNS 3	WNS 4	WNS 5	WNS 6	WNS 8	WNS 10
Capacidade nominal de vapor			t/h	1	1.5	2	3	4	5	6	8	10
Saída equivalente			lbs/h	2200	3300	4400	6600	8800	11000	13200	17600	22000
Potência de utilização			BHP	71	106.5	142	213	284	256	426	569	710
Pressão nominal de trabalho			MPa	0.7 / 1.0	1.0 / 1.25			1.25 / 1.6 / 2.45
Temperatura do vapor saturado			°C	171 / 184	184 / 193			193 / 203 / 223
Temperatura da água de alimentação			°C	20						105
Área de aquecimento	Adequada		m2	25	36	58.8	90.66	111.8	163.1	181.17	190.77	232.16
Área de aquecimento	Economizador		m2	8.15	8.15	11.45	17.4	17.7	29.6	29.6	33.55	33.55
Combustível aplicável				Diesel leve, óleo pesado, gás natural, GLP, gás de cidade
Consumo de combustível	Diesel leve		Kg/h	67	100	134	202	268	335	402	532	660
	Óleo pesado		Kg/h	69.7	104	139.4	210	278.8	348.4	418.1	553	686.4
	Gás natural		Nm³/h	74	112	150	225	300	375	450	600	750
	LPG		Nm³/h	26	39.1	56	85	113	130	145	226	260
	Gás de cidade		Nm³/h	180	270	362	541.6	722.5	810.7	930.8	1445	1620
Entrada de água			DN	32	32	40	50	50	50	50	50	50
Saída de vapor			DN	50	65	80	80	100	125	125	150	150
Válvula de segurança			DN	50	2×40	2×40	2×40	2×50	80/50	80/50	2×80	2×80
Válvula de descarga			DN	40	40	50	50	2×50	2×50	2×50	2×50	2×50
Tamanho do transporte		Comprimento	mm	3600	3800	4860	5300	5840	6300	7250	7450	8730
		Altura	mm	2000	2100	2500	2500	2850	2900	2980	3260	3260
		Largura	mm	2000	2050	2450	2500	2800	2800	3150	3200	3300
Peso			Kg	4000	4500	8500	8900	13300	14300	19500	22600	25800
