Caldeira em Grelha

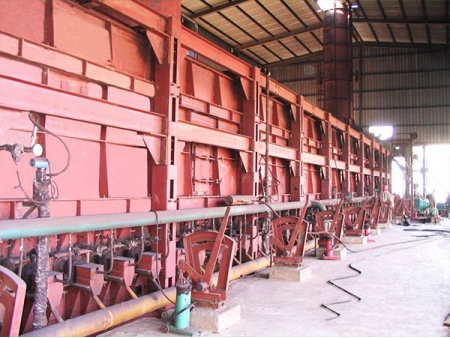

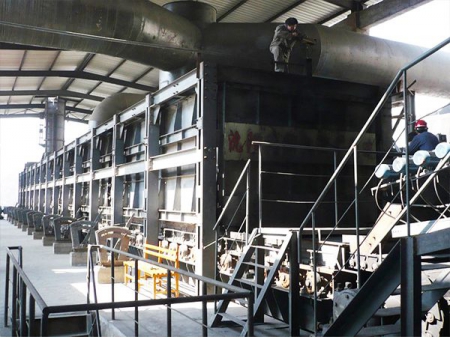

A caldeira de grelha de corrente é geralmente usada no processo de queima de pellets dentro do sistema de forno rotativo de grelha móvel, o que a caracteriza como um dos equipamentos críticos essenciais para toda a linha de produção. Essa caldeira de grelha de corrente foi projetada para operar sob altas temperaturas, trabalhando em sincronia com correntes feitas sob medida. Sua característica exclusiva é o movimento circular do leito da grelha, que move eficientemente os materiais de trás para a frente para a descarga, garantindo uma operação suave e contínua.
Construída com precisão e cuidado, a caldeira de grelha de corrente consiste em vários componentes integrais: um mecanismo de acionamento para operação estável, uma roda de cabeça de tração que orienta o movimento, um dispositivo de suporte para estabilidade do material e uma unidade de redirecionamento de cauda para garantir o fluxo adequado de materiais. Ela também inclui um mecanismo de vedação para manter a integridade do sistema, um conjunto de leito de grelha para o tratamento térmico do material, unidades de fole para acomodar a expansão e uma estrutura e cobertura sólidas para proteger e envolver o maquinário.
| Dimensões (C×L) (m) | Capacidade (10⁴ ton/ano) | Potência (kW) | Taxa de velocidade |
| B2.0×30 | 25 | 2×15 | 315 |
| B2.5×33 | 40 | 2×15 | 315 |
| B2.8×36 | 60 | 2×18.5 | 315 |
| B3.1 × 39 | 80 | 4×11 | 1060 |
| B3.5 × 39 | 100 | 4×11 | 1060 |
| B4.0 × 42 | 150 | 4×11 | 1060 |
| B4.5 × 60 | 240 | 4×15 | 730 |
| B5.0×60 | 400 | 4×22 | 440 |
| B5.5×69 | 500 | 4×22 | 440 |
- A caldeira incorpora a tecnologia de acionamento flexível, permitindo a adaptação automática à expansão térmica do eixo da roda do cabeçote de tração para uma funcionalidade ininterrupta.
- Ela apresenta uma construção de fole que garante a distribuição uniforme do ar, atingindo uma temperatura uniforme em toda a seção de processamento.
- O leito da grade foi projetado com um mecanismo de tensão automático que compensa a expansão e a contração térmica, mantendo a tensão ideal.
- Uma função de reinicialização automática das placas de grelha garante que elas sempre retornem à sua posição correta, mantendo a distribuição consistente do material.
- A caldeira emprega tecnologia de malha escalonada para lidar com a expansão térmica diferencial entre o leito da grelha e o eixo principal.
- Seu projeto inclui uma articulação adaptável com guias flexíveis, eliminando o risco de colisões e emperramento entre as partes fixas da grelha.
- Técnicas avançadas de vedação evitam o vazamento de ar em câmaras não intencionais, otimizando o uso de energia e aumentando a eficiência.
