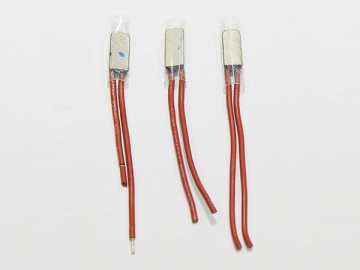

Protetor térmico, série BR-A1D
O protetor térmico da série BR-A1D compartilha da mesma propriedade e estrutura interna com a série de BR-B2D. A única e maior diferença entre os dois produtos é que o BR-B2D é projetado com invólucro de plástico isolado e BR-A1D emprega invólucro feito de aço inoxidável (usado em conjunto com manga isolante).
A aplicação principal deste dispositivo de proteção de sobrecorrente é para proteger o motor monofásico AC (50Hz, 220V) contra sobrecarga, paralisação ou outras condições anormais. Baseando-se na detecção de temperatura do bimetal e no efeito térmico da corrente, o estado do componente bi metálico muda rapidamente, levando à separação automática dos contatos e, portanto, um circuito aberto. O termostato BR-A1D possui pequeno volume e alta sensibilidade. Ele pode suportar 30MPa de pressão com seu gabinete reforçado.
Desenhos do protetor :

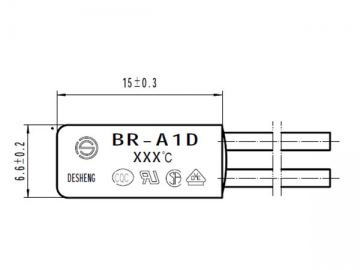

- Caixa metálica reforçada com espessura mínima de parede de 0,5 mm para processo de impregnação

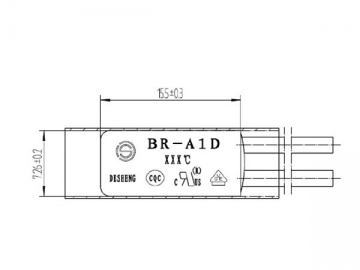

- Caixa metálica padrão
Características
1. O gabinete de aço inoxidável reforçado permite que o protetor térmico seja capaz de suportar 30MPa de pressão. Sua espessura de parede não é inferior a 0,5 mm. Para a aplicação no motor plástico, o protetor deve ser montado interno o motor
2. A capacidade máxima de contatos: AC250V / 8A (6000 vezes de serviço); AC125V / 12A (6000 vezes de serviço)
3. Temperatura de abertura: 50-150 ℃, com 5 ℃ para cada etapa; Tolerância da temperatura de abertura: ± 5 ℃
4. Fios padrão: UL3135 # 20, vermelho, 70mm; O comprimento do fio e o comprimento do decapagem são personalizáveis
5. Resistência de contato: 50 mΩ (sob temperatura ambiente)
| Modelo | Temperatura de abertura | Temperatura de fechamento | Modelo | Temperatura de abertura | Temperatura de fechamento |
| BR-A1D 50℃ | 50±5℃ | 35±10℃ | BR-A1D 105℃ | 105±5℃ | 70±15℃ |
| BR-A1D 55℃ | 55±5℃ | 35±10℃ | BR-A1D 110℃ | 110±5℃ | 75±15℃ |
| BR-A1D 60℃ | 60±5℃ | 40±10℃ | BR-A1D 115℃ | 115±5℃ | 75±15℃ |
| BR-A1D 65℃ | 65±5℃ | 45±12℃ | BR-A1D 120℃ | 120±5℃ | 80±15℃ |
| BR-A1D 70℃ | 70±5℃ | 45±15℃ | BR-A1D 125℃ | 125±5℃ | 85±15℃ |
| BR-A1D 75℃ | 75±5℃ | 50±15℃ | BR-A1D 130℃ | 130±5℃ | 85±15℃ |
| BR-A1D 80℃ | 80±5℃ | 55±15℃ | BR-A1D 135℃ | 130±5℃ | 85±15℃ |
| BR-A1D 85℃ | 85±5℃ | 55±15℃ | BR-A1D 140℃ | 130±5℃ | 85±15℃ |
| BR-A1D 90℃ | 90±5℃ | 60±15℃ | BR-A1D 145℃ | 130±5℃ | 85±15℃ |
| BR-A1D 95℃ | 95±5℃ | 65±15℃ | BR-A1D 150℃ | 130±5℃ | 85±15℃ |
| BR-A1D 100℃ | 100±5℃ | 65±15℃ |
