Tee de redução ranhurado Fabricantes

Tee de redução ranhurado

Solicite uma cotação

Sobre nós: http://lede-fittings.com.br/1-4-2-grooved-reducing-tee.html

Introdução do produto
1. O tee de redução ranhurado é feito de ferro dúctil.
2. Tinta laranja sem chumbo é revestida no tee de tubo ranhurado.
3. Esses tees de tubo estão em conformidade com os padrões ASTM A536.
4. Cada um é listado pela UL e aprovado pela FM.

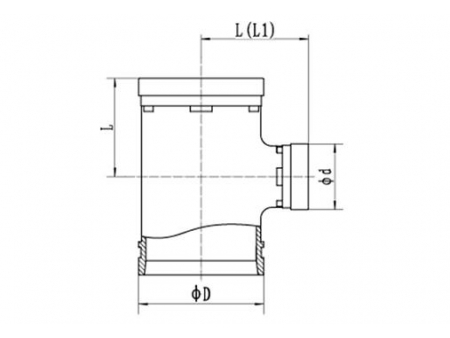

Desenho dimensional

Dados técnicos

Tee de redução ranhurado XGQT03
Tamanho nominal mm/in	Tubo O.D mm/in	Dimensões					Pressão operacional（psi)
		L(mm)			D	d
		L	L1	L	mm	mm
		SHORT		SHORT( )
50×32	60.3×42.4			70	60	42	300
2×11/4	2.375×1.669
50×40	60.3×48.3			70	60	48
2×11/2	2.375×1.9
65× 32	73×42.4			76	73	42
21/2x11/4	2.875×1.669
65× 40	73×48.3			76	73	48
21/2x11/2	2.875×1.9
65× 50	73×60.3			76	73	60
21/2x2	2.875×2.375
65× 32	76.1× 42.4			76	76	42
21/2x11/4	3× 1.669
65× 40	76.1× 48.3			76	76	48
21/2x11/2	3× 1.9
65× 50	76.1×60.3			76	76	60
21/2x2	3×2.375
80× 32	88.9× 42.4			86	89	42
3x11/4	3.5× 1.669
80× 40	88.9× 48.3			86	89	48
3x11/2	3.5× 1.9
80× 50	88.9×60.3			86	89	60
3× 2	3.5×2.375
80×65	88.9×73			86	89	73
3x21/2	3.5×2.875
80×65	88.9×76.1			86	89	76
3x21/2	3.5×3
100×50	108×60.3	90	98*	102	108	60
4×2	4.25×2.375
100×65	108×73	90	98*	102	108	73
4x21/2	4.25×2.875
100×65	108×76.1	90	98*	102	108	76
4x21/2	4.25×3
100×80	108×88.9	90	98*	102	108	89
4×3	4.25×3.5
100×32	114.3×42.4	90	98*	102	114	42
4x11/4	4.5×1.669
100×40	114.3×48.3	90	98*	102	114	48
4x11/2	4.5×1.9
100×50	114.3×60.3	90	98*	102	114	60
4×2	4.5×2.375
100×65	114.3×73	90	98*	102	114	73
4x21/2	4.5×2.875
100×65	114.3×76.1	90	98*	102	114	76
4x21/2	4.5×3
100×80	114.3×88.9	90	98*	102	114	89
4×3	4.5×3.5
125×65	133×76.1	105		121	133	76
5x21/2	5.25×3
125×80	133×88.9	105		121	133	89
5×3	5.25×3.5
125×100	133×108	105		121	133	108
5×4	5.25×4.25
125×100	133×114.3	105		121	133	114
5×4	5.25×4.5
125×50	139.7×60.3	105		121	140	60
5×2	5.5×2.375
125×65	139.7×76.1	105		121	140	76
5x21/2	5.5×3
125×80	139.7×88.9	105		121	140	89
5×3	5.5×3.5
125×100	139.7×108	105		121	140	108
5×4	5.5×4.25
125×100	139.7×114.3	105		121	140	114
5×4	5.5×4.5
125×125	139.7×133	105		121	140	133
5×5	5.5×5.25
125×50	141.3×60.3	105		121	141	60
5×2	5.563×2.375
125×65	141.3×73	105		121	141	73
5x21/2	5.563×2.875
125×80	141.3×88.9	105		121	141	89
5×3	5.563×3.5
125×100	141.3×114.3	105		121	141	114
5×4	5.563×4.5
150×65	159×76.1	110	120*	130	159	76
6x21/2	6.25×3
150×80	159×88.9	110	120*	130	159	89
6×3	6.25×3.5
150×100	159×108	110	120*	130	159	108
6×4	6.25×4.25
150×100	159×114.3	110	120*	130	159	114
6×4	6.25×4.5
150×125	159×133	110	120*	130	159	133
6×5	6.25×5.25
150×125	159×139.7	110	120*	130	159	140
6×5	6.25×5.5
150×50	165.1×60.3	110	120*	130	165	60
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	130	165	76
6x21/2	6.5×3
150×80	165.1×88.9	110	120*	130	165	89
6×3	6.5×3.5
150×100	165.1×108	110	120*	130	165	108
6×4	6.5×4.25
150×100	165.1×114.3	110	120*	130	165	114
6×4	6.5×4.5
150×125	165.1×133	110	120*	130	165	133
6×5	6.5×5.25
150×125	165.1×139.7	110	120*	130	165	140
6×5	6.5×5.5
150×50	168.3×60.3	110	120*	140	168	60
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	140	168	76
6x21/2	6.625×3
150×80	168.3×88.9	110	120*	140	168	89
6×3	6.625×3.5
150×100	168.3×108	110	120*	140	168	108
6×4	6.625×4.25
150×100	168.3×114.3	110	120*	140	168	114
6×4	6.625×4.5
150×125	168.3×133	110	120*	140	168	133
6×5	6.625×5.25
150×125	168.3×139.7	110	120*	140	168	140
6×5	6.625×5.5
200×65	219.1×76.1	146		174	219	76
8x21/2	8.625×3
200×80	219.1×88.9	146		174	219	89
8×3	8.625×3.5
200×100	219.1×108	146		174	219	108
8×4	8.625×4.25
200×100	219.1×114.3	146		174	219	114
8×4	8.625×4.5
200×125	219.1×133	146		174	219	133
8×5	8.625×5.25
200×125	219.1×139.7	146		174	219	140
8×5	8.625×5.5
200×150	219.1×159	146		174	219	159
8×6	8.625×6.25
200×150	219.1×165.1	146		174	219	165
8×6	8.625×6.5
250×80	273×88.9	190			273	89
10×3	10.75×3.5
250×100	273×108	190			273	108
10×4	10.75×4.25
250×100	273×114.3	190			273	114
10×4	10.75×4.5
250×125	273×133	190			273	133
10×5	10.75×5.25
250×125	273×139.7	190			273	140
10×5	10.75×5.5
250×125	273×141.3	190			273	141
10×5	10.75×5.563
250×150	273×159	190			273	159
10×6	10.75×6.25
250×150	273×165.1	190			273	165
10×6	10.75×6.5
250×150	273×168.3	190			273	168
10×6	10.75×6.625
250×200	273×219.1	190			273	219
10×8	10.75×8.625
300×150	323.9×159	220			325	159
12×6	12.75×6.25
300×150	323.9×165.1	220			325	165
12×6	12.75×6.5
300×150	323.9×168.3	220			325	168
12×6	12.75×6.625
300×200	323.9×219.1	220			325	219
12×8	12.75×8.625
300×250	323.9×273	220			325	273
12×10	12.75×10.75

A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de tees redução ranhurados na China, fornece produtos de junção de tubos e controle de fluxo para sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de conexões de tês de redução de tubos para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece tês redutores de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
