Prensa hidráulica para ajuste de moldes tricolores

Prensa hidráulica para ajuste de moldes tricolores
Prensa hidráulica para ajuste de moldes tricolores
Prensa hidráulica para ajuste de moldes tricolores
Prensa hidráulica para ajuste de moldes tricolores
Prensa hidráulica para ajuste de moldes tricolores
Solicite uma cotação

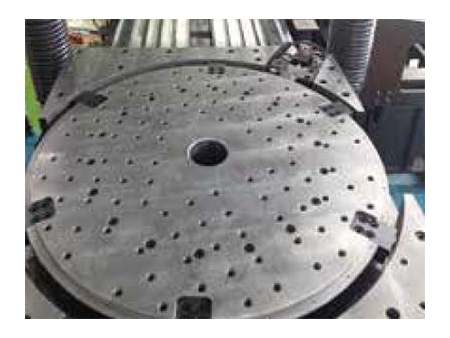

Placa giratória
(Configuração padrão)

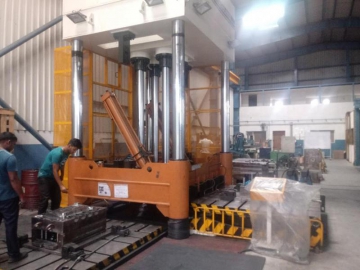

A estrutura geral da prensa hidráulica para ajuste de moldes tricolores é semelhante à da prensa de ajuste de moldes da série JM, tendo como traço original uma placa giratória, que executa a transferência de estação durante o procedimento de inserção do molde para que os operadores possam fazer directamente moldes de duas e três cores.

É principalmente usada para a produção de moldes de luzes automóveis. Também pode ser utilizada para a produção de moldes complexos que contêm vários componentes.

Operação fácil

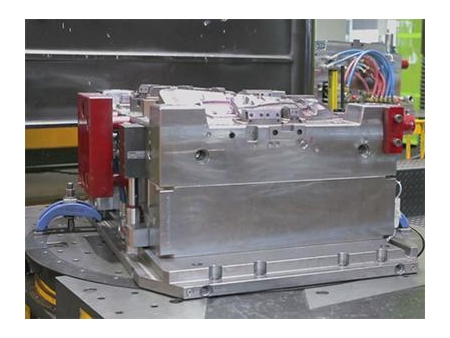

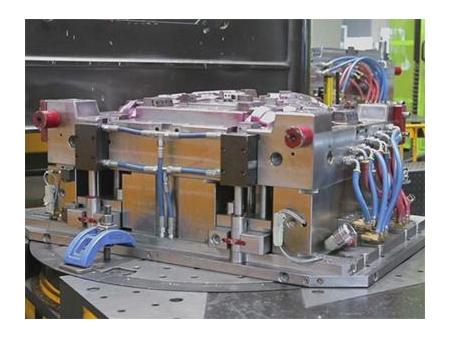

De modo a auxiliar os usuários na produção de moldes multicoloridos, a estação de operação inferior está desenhada com uma mesa giratória de 360º, com furos a cada 60º no limite da mesa. Pelo posicionamento em ângulos diferentes do molde, o molde pode ser dividido em várias partes.

Por exemplo, os operadores precisam dividir o molde em três partes se quiserem produzir moldes de três cores, então só precisam de posicionar a mesa giratória três vezes, sendo o ângulo entre as duas partes de 120º.

Seleção do modelo
De acordo com diferentes capacidades de pressão, fornecemos modelos de 200T, 300T e 350T. O comprimento da mesa de trabalho é de 3m, a largura é 2m. Pode ser amplamente usado para vários tamanhos de molde.

Modelo SX200JM-TUS SX300JM-TUS SX350JM-TUS
Capacidade de pressão T 200 300 350
Capacidade aberta T 45 56 70
Capacidade de viragem T 10 18 25
Diâmetro da placa giratória mm 1420 1720 1920
Dimensão da mesa de trabalho mm 1800×1500 2200×1800 2800×2000
Distância mínima entre duas mesas de trabalho mm 200 200 200
Distância máxima entre duas mesas de trabalho mm 1900 2300 2300
Impulso de deslocação da mesa inferior mm 2180 2700 3365
Impulso de ejeção mm 300 300 300
Ângulo de viragem da mesa superior ° 180 180 180
Peso máximo do molde T 20 36 36
Tamanho mínimo do molde(comp.×larg.) mm 540×540 650×650 850×850
Dimensões externas (comp.×larg.×alt.) mm 4185×1770×3690 6000×5200×7140 7200×5500×7500
Potência elétrica kW 22 30 37
Peso T 32 55 82

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Dispositivo opcional

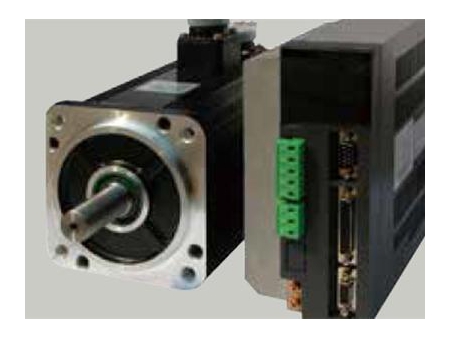

Sistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia.
